Las cimentaciones son el alma de cualquier estructura, el punto de apoyo que transfiere todas las cargas al terreno. Dentro de estas, las zapatas aisladas o combinadas son elementos fundamentales en la construcción moderna, proporcionando una base sólida para columnas y muros. Sin embargo, con el tiempo o debido a diversas circunstancias, estas zapatas pueden experimentar problemas que comprometen la estabilidad del edificio. Es aquí donde entra en juego una técnica esencial en ingeniería civil: el recalce de zapatas.
Pero, ¿qué significa exactamente recalzar una zapata? En términos sencillos, el recalce es el proceso de reforzar o modificar una cimentación existente para mejorar su capacidad de carga, corregir asentamientos o subsanar deficiencias estructurales. No se trata de una reparación superficial, sino de una intervención profunda que busca devolver la seguridad y funcionalidad a la estructura.

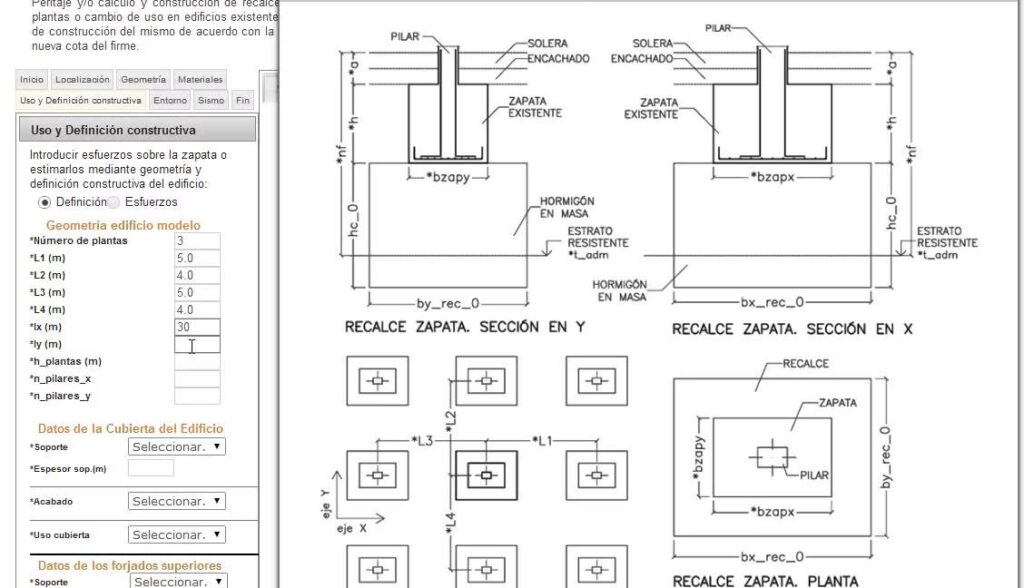

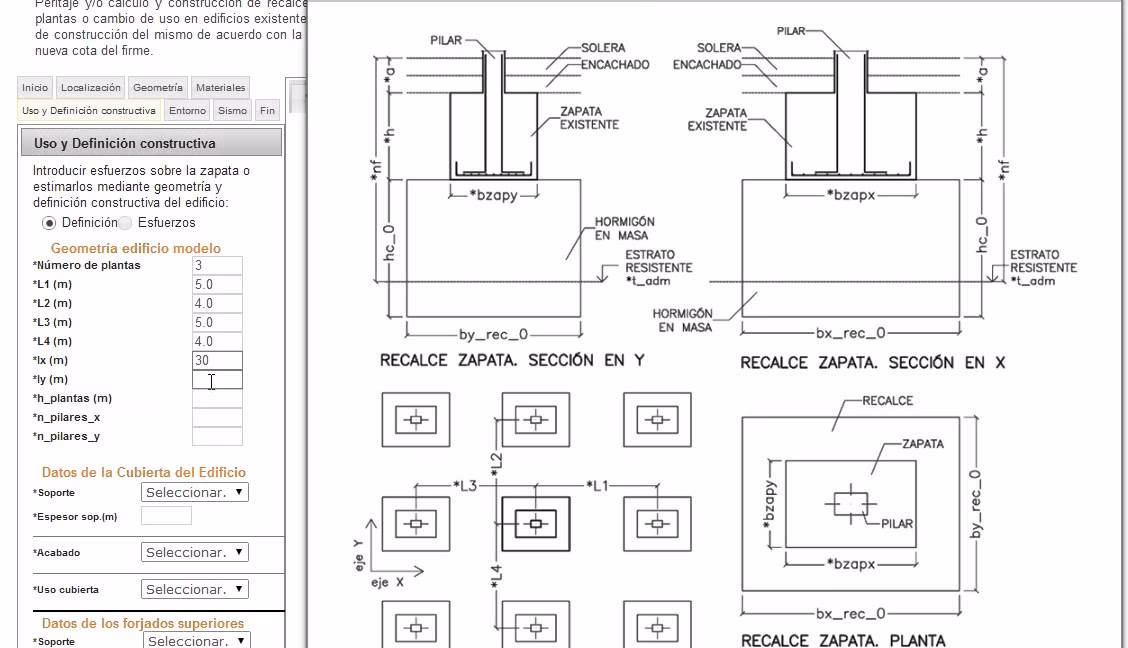

¿Qué es el Recalce de una Zapata y Por Qué es Vital?
El recalce de una zapata es una operación de ingeniería civil destinada a reforzar o mejorar la cimentación de una estructura ya existente. Su objetivo principal es aumentar la capacidad de carga de la zapata, corregir asentamientos diferenciales que puedan estar ocurriendo en el terreno, o reparar daños que comprometan la integridad de la base del edificio. Esta intervención es vital porque una cimentación deficiente puede llevar a problemas graves como grietas en muros, deformaciones en la estructura, e incluso el colapso parcial o total del edificio. Actuar a tiempo mediante un recalce adecuado no solo previene catástrofes, sino que también prolonga la vida útil de la edificación y garantiza la seguridad de sus ocupantes.
Imaginemos una casa cuyas zapatas se están hundiendo de un lado más que del otro. Esto provoca que las paredes se agrieten, las puertas no cierren bien y los suelos se inclinen. El recalce busca detener este proceso, estabilizar la cimentación y, si es posible, corregir las deformaciones existentes. Es una inversión crucial para mantener el valor y la habitabilidad de cualquier propiedad.
Causas Comunes que Requieren el Recalce
Existen múltiples razones por las cuales una zapata puede necesitar ser recalzada. Comprender estas causas es el primer paso para identificar el problema y buscar la solución adecuada:
1. Asentamientos Diferenciales del Terreno
Esta es, quizás, la causa más frecuente. Los asentamientos ocurren cuando el suelo bajo la cimentación se comprime o consolida bajo el peso del edificio. Si este asentamiento no es uniforme (es decir, una parte del edificio se hunde más que otra), se producen tensiones internas en la estructura que se manifiestan en forma de grietas diagonales en muros, desniveles en pisos o problemas con puertas y ventanas. Las causas de estos asentamientos pueden ser:
- Cambios en el nivel freático: Variaciones en el nivel del agua subterránea pueden ablandar o consolidar suelos arcillosos o arenosos.
- Fugas de agua: Tuberías rotas o sistemas de drenaje defectuosos pueden saturar el terreno, reduciendo su capacidad portante.
- Terrenos compresibles: Suelos con alta plasticidad o baja densidad que no fueron compactados adecuadamente antes de la construcción.
- Sismos o vibraciones: Aunque menos comunes, eventos sísmicos pueden licuar suelos granulares o provocar asentamientos bruscos.
2. Aumento de Cargas en la Estructura
Originalmente, la cimentación fue diseñada para soportar un peso específico. Si se realizan ampliaciones, se añaden pisos adicionales, se instala maquinaria pesada o se cambia el uso del edificio (por ejemplo, de residencial a industrial), la zapata puede quedar subdimensionada para las nuevas cargas. En estos casos, el recalce es necesario para que la cimentación pueda soportar el peso adicional sin fallar.
3. Deterioro de la Zapata Existente
El hormigón y el acero de refuerzo, aunque duraderos, no son inmortales. Factores como la corrosión de las armaduras (debido a la humedad o a la carbonatación del hormigón), la exposición a agentes químicos agresivos o una mala calidad de los materiales originales pueden llevar al deterioro de la zapata. Las grietas en la propia zapata o el desprendimiento de concreto son señales claras de este problema.
4. Cambios en el Uso del Suelo Adyacente
Excavaciones cercanas, la construcción de edificios adyacentes con cimentaciones más profundas, o incluso la erosión del terreno circundante pueden alterar las condiciones de apoyo de una zapata existente, requiriendo una intervención para garantizar su estabilidad.
5. Errores de Diseño o Construcción Originales
Aunque menos común en edificaciones modernas con normativas estrictas, en estructuras antiguas o en aquellas construidas sin la supervisión adecuada, puede haber habido errores en el cálculo del tamaño de la zapata, la profundidad de cimentación o la calidad del hormigón, lo que se manifiesta con el tiempo.
Métodos y Técnicas de Recalce de Zapatas
El recalce es un proceso complejo que debe ser diseñado por ingenieros estructurales y ejecutado por empresas especializadas. La elección del método dependerá de la naturaleza del problema, el tipo de suelo, la magnitud de las cargas y las características de la estructura. A continuación, se describen algunas de las técnicas más comunes:
1. Ampliación de la Zapata
Este método consiste en aumentar la superficie de contacto de la zapata con el terreno. Se puede hacer de varias maneras:
- Ampliación en planta: Se excava alrededor de la zapata existente y se hormigona una nueva losa de hormigón que la rodea y se conecta a ella, distribuyendo la carga sobre una mayor área de suelo.
- Ampliación en profundidad: Se profundiza la cimentación existente para alcanzar estratos de suelo más resistentes. Esto a menudo implica la adición de hormigón o el uso de pilotes cortos (micropilotes) bajo la zapata.
Es una solución relativamente sencilla para problemas de capacidad de carga moderados o asentamientos menores.
2. Uso de Micropilotes o Pilotes de Recalce
Cuando el suelo superficial es débil o los asentamientos son significativos, una solución eficaz es transferir la carga a estratos de suelo más profundos y resistentes mediante la hincada o perforación de micropilotes o pilotes de pequeño diámetro. Estos elementos se instalan estratégicamente alrededor o a través de la zapata existente y se conectan a ella mediante una viga de reparto o una losa de hormigón. Los micropilotes son particularmente útiles en espacios reducidos o cuando se requiere minimizar las vibraciones.
3. Inyección de Resinas o Morteros
Esta técnica se utiliza para mejorar las propiedades del suelo bajo la cimentación o para rellenar vacíos. Se inyectan resinas expansivas o morteros especiales a presión en el terreno, lo que consolida el suelo, aumenta su densidad y capacidad portante, y puede incluso levantar ligeramente la estructura para corregir asentamientos. Es un método relativamente rápido y limpio, ideal para suelos granulares o con problemas de licuefacción.
4. Jet Grouting
El jet grouting es una técnica de mejora de terreno que consiste en inyectar una lechada de cemento a alta presión a través de una boquilla. Esto desestructura el suelo y lo mezcla con la lechada, creando columnas de suelo-cemento con alta resistencia. Estas columnas pueden formarse bajo las zapatas para crear una base de apoyo más robusta y homogénea.
5. Vigas de Atado o Riostras
En ocasiones, el problema no es la capacidad portante de una única zapata, sino el asentamiento diferencial entre varias zapatas. Las vigas de atado o riostras son elementos estructurales que conectan varias zapatas, distribuyendo las cargas de manera más uniforme y evitando que una zapata se hunda más que las otras. Estas vigas pueden ser de hormigón armado o incluso de acero, dependiendo del diseño.
6. Underpinning (Recalce Tradicional Manual)
Este método implica la excavación por tramos bajo la zapata existente y la sustitución del suelo por hormigón de mayor resistencia. Es un proceso laborioso y secuencial para no desestabilizar la estructura. Es adecuado para zapatas poco profundas y cuando se requiere un control muy preciso de la intervención.
Proceso General de un Recalce
Aunque cada proyecto de recalce es único, el proceso generalmente sigue una serie de pasos:
- Diagnóstico y Estudio Geotécnico: Un ingeniero estructural y un geotecnista evalúan la estructura, las zapatas y el terreno. Se realizan perforaciones y ensayos de suelo para determinar las causas del problema y las propiedades del suelo.
- Diseño de la Solución: Basándose en el diagnóstico, se diseña la solución de recalce más adecuada, especificando el método, los materiales y los cálculos estructurales.
- Preparación del Sitio: Se realizan excavaciones controladas alrededor de las zapatas a recalzar, se apuntala la estructura si es necesario y se instalan sistemas de monitoreo para controlar movimientos durante la obra.
- Ejecución del Recalce: Se lleva a cabo la técnica seleccionada (ampliación, hincado de micropilotes, inyecciones, etc.) siguiendo estrictamente el diseño.
- Conexión y Monitoreo: Una vez ejecutado el recalce, se asegura una conexión estructural adecuada entre la zapata existente y el nuevo refuerzo. Se continúa monitoreando la estructura para verificar la efectividad de la intervención y asegurar que no haya nuevos movimientos.
Consideraciones Clave y Desafíos
El recalce de zapatas no es una tarea trivial. Implica riesgos y desafíos que deben ser gestionados por profesionales:
- Seguridad: Trabajar bajo una estructura existente requiere medidas de seguridad extremas para prevenir colapsos durante la obra.
- Molestias a Ocupantes: Las obras de recalce pueden ser ruidosas, generar polvo y requerir el desalojo temporal o parcial de los ocupantes.
- Coste: El recalce es una inversión significativa, que puede variar ampliamente según el método y la complejidad.
- Interacción Suelo-Estructura: Es crucial entender cómo el recalce alterará la interacción entre el terreno y la cimentación.
- Limitaciones de Espacio: En edificios existentes, el acceso y el espacio para la maquinaria pueden ser muy limitados, influyendo en la elección de la técnica.
A pesar de estos desafíos, los beneficios de un recalce bien ejecutado son inmensos, ya que restauran la integridad estructural del edificio y previenen problemas mucho mayores y más costosos en el futuro.
Comparativa de Métodos de Recalce
Para ayudar a entender mejor las diferencias, aquí una tabla comparativa simplificada de algunos métodos:
| Método | Ventajas | Desventajas | Casos de Uso Típicos |
|---|---|---|---|
| Ampliación de Zapata | Costo moderado, técnica conocida. | Requiere excavación extensa, aumenta el área de la zapata. | Asentamientos leves, aumento de carga moderado, suelos superficiales competentes. |
| Micropilotes | Minimiza excavación, alta capacidad de carga, versátil en suelos. | Mayor costo, requiere equipo especializado, puede generar vibraciones. | Suelos débiles en superficie, cargas elevadas, espacios reducidos, edificios colindantes. |
| Inyección de Resinas | Rápido, limpio, poco invasivo, puede levantar la estructura. | Costo elevado, eficacia depende del tipo de suelo, limitado para cargas muy grandes. | Asentamientos leves a moderados, relleno de vacíos, consolidación de suelos granulares. |
| Jet Grouting | Crea columnas de alta resistencia, mejora suelos heterogéneos. | Costo alto, requiere equipo de alta presión, genera lodos. | Suelos muy blandos, licuables, creación de cortinas impermeables o bases profundas. |
Preguntas Frecuentes sobre el Recalce de Zapatas
¿Cómo sé si mi edificio necesita un recalce?
Los signos más comunes son la aparición de grietas en muros (especialmente grietas diagonales que se ensanchan con el tiempo), desniveles en pisos, puertas y ventanas que no cierran correctamente, o la inclinación visible de la estructura. Si observa alguno de estos síntomas, es crucial contactar a un ingeniero estructural para una evaluación profesional.
¿Es el recalce siempre la única solución para las grietas?
No necesariamente. Las grietas pueden deberse a múltiples causas, como cambios de temperatura, movimientos estructurales menores, o problemas en los acabados. Un ingeniero debe diagnosticar si las grietas son superficiales o si indican un problema de cimentación subyacente que requiera recalce.
¿Cuánto tiempo toma un proceso de recalce?
El tiempo varía enormemente según el método, la complejidad del proyecto, el tamaño del edificio y las condiciones del sitio. Puede ir desde unas pocas semanas para intervenciones menores con inyecciones de resina hasta varios meses para proyectos complejos con micropilotes o ampliaciones extensas.
¿Puedo seguir viviendo en el edificio durante el recalce?
Depende del método y la magnitud de la obra. Para trabajos menos invasivos como inyecciones, a menudo es posible seguir ocupando el edificio. Sin embargo, para excavaciones profundas o la instalación de micropilotes, puede ser necesario el desalojo temporal por razones de seguridad y comodidad.
¿Cuál es el costo aproximado de un recalce?
El costo es altamente variable y depende de factores como la técnica elegida, la profundidad y el número de zapatas a intervenir, el acceso al sitio, y la complejidad del suelo. No hay un precio estándar; es indispensable obtener un presupuesto detallado después de un estudio técnico. Generalmente, es una inversión considerable pero necesaria para la seguridad y el valor a largo plazo de la propiedad.
¿Quién debe realizar un recalce de cimentaciones?
El recalce debe ser diseñado por un ingeniero estructural cualificado y ejecutado por una empresa de construcción especializada en cimentaciones y refuerzos estructurales. Es un trabajo que requiere experiencia, maquinaria específica y un estricto control de calidad y seguridad.
En conclusión, el recalce de zapatas es una intervención estructural de gran importancia que puede salvar una edificación de problemas graves. Reconocer los signos a tiempo y actuar con el asesoramiento de profesionales es fundamental para garantizar la estabilidad y la vida útil de cualquier inmueble. Si tienes dudas sobre la cimentación de tu propiedad, no dudes en buscar la opinión de expertos.
