Guía Completa para Calcular Materiales de Zapatas

La construcción de una estructura sólida y duradera comienza desde sus cimientos, y en este proceso, las zapatas juegan un papel fundamental. Calcular con precisión el material necesario para estas bases es un paso crítico que no solo impacta la estabilidad y resistencia de toda la edificación, sino también el presupuesto y la eficiencia del proyecto. Un cálculo inexacto puede llevar a desperdicios costosos o, peor aún, a deficiencias estructurales que comprometan la seguridad a largo plazo. En este artículo, nos adentraremos en el proceso detallado para determinar los materiales esenciales para la construcción de zapatas aisladas, proporcionando una guía clara y práctica que te ayudará a optimizar tus recursos y garantizar la solidez de tu obra.

Abordaremos los componentes principales, como el concreto y el acero de refuerzo, así como otros materiales complementarios que, aunque a menudo se pasan por alto, son igual de importantes para una ejecución exitosa. Nos enfocaremos en un ejemplo práctico de una zapata aislada para ilustrar los cálculos, pero también discutiremos los principios generales aplicables a cualquier proyecto de cimentación. Prepárate para comprender los fundamentos que sustentan cada paso de este crucial proceso constructivo.

La Importancia de las Zapatas en la Construcción Sólida

Antes de sumergirnos en los números, es vital entender por qué las zapatas son tan importantes. Las zapatas son elementos estructurales que forman la base de una edificación, encargadas de transmitir y distribuir las cargas de la estructura (columnas, muros, losas, etc.) al suelo subyacente de manera segura. Sin una zapata adecuadamente diseñada y construida, las cargas se concentrarían en puntos específicos del terreno, provocando asentamientos irregulares, fisuras en la estructura o incluso el colapso total. Son el primer pilar de la seguridad estructural.

Existen varios tipos de zapatas, como las aisladas (que soportan una sola columna), las corridas (que soportan muros o varias columnas alineadas) y las combinadas (cuando dos o más columnas están tan cerca que sus zapatas se superponen). Para este análisis, nos concentraremos en las zapatas aisladas, que son comunes en muchas construcciones residenciales y comerciales de menor escala. La correcta selección del tipo de zapata y su dimensionamiento depende de factores complejos como el tipo de suelo, la magnitud de las cargas que soportará la estructura, la presencia de niveles freáticos y la normativa local de construcción. Estos factores son generalmente determinados por un estudio de suelos y un diseño estructural realizado por ingenieros calificados.

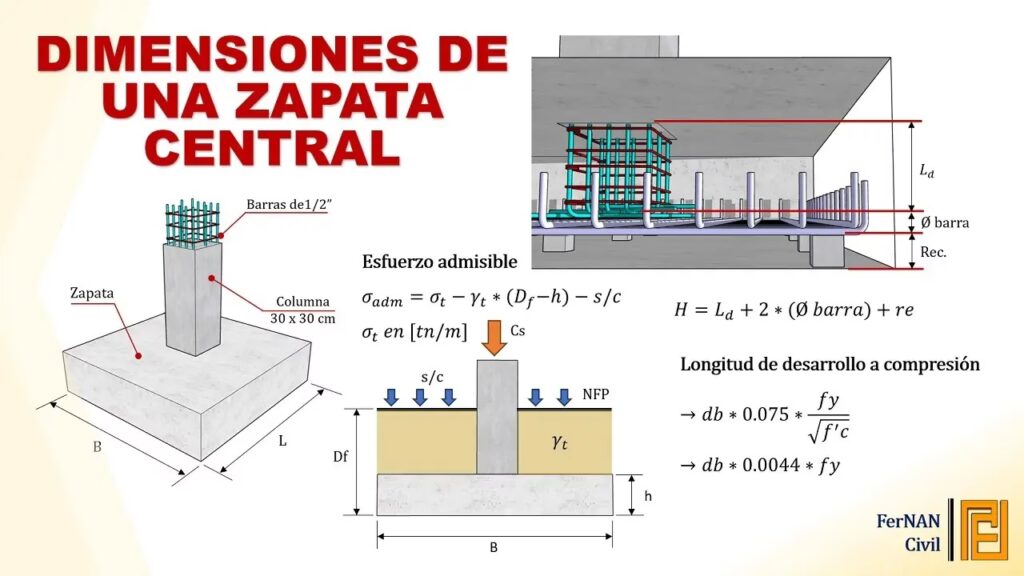

Definiendo las Dimensiones de tu Zapata Aislada

El primer paso ineludible para calcular cualquier material es conocer las dimensiones exactas del elemento a construir. En el contexto de una zapata, esto implica determinar su largo, ancho y espesor. Estas dimensiones no se eligen al azar; son el resultado de un análisis estructural que considera las cargas de la edificación y la capacidad portante del suelo. Para propósitos de nuestro ejemplo y facilitar la comprensión del cálculo de materiales, utilizaremos una zapata aislada de forma cuadrada con las siguientes dimensiones:

• Largo (L): 0.60 metros
• Ancho (A): 0.60 metros
• Espesor (E): 0.20 metros

Es crucial recordar que estas dimensiones son ilustrativas. En un proyecto real, un ingeniero estructural sería el encargado de proporcionar las dimensiones precisas basadas en un diseño que cumpla con todas las normativas de seguridad y resistencia requeridas.

Cálculo Detallado del Concreto Necesario

El concreto es el material principal de las zapatas, proporcionando la masa y la capacidad de compresión necesarias para transmitir las cargas. El cálculo de su volumen es sencillo una vez que se conocen las dimensiones de la zapata. La fórmula básica es la del volumen de un prisma rectangular:

Volumen (V) = Largo (L) × Ancho (A) × Espesor (E)

Aplicando esta fórmula a nuestro ejemplo de zapata aislada:

V = 0.60 m × 0.60 m × 0.20 m

V = 0.072 m³

Este es el volumen de concreto que nuestra zapata de ejemplo requerirá. Sin embargo, el concreto no es un material que se compra ya mezclado en la mayoría de las obras pequeñas; se prepara a partir de sus componentes: cemento, arena, grava y agua. La proporción de estos componentes, conocida como dosificación, es vital para lograr la resistencia y trabajabilidad deseadas del concreto.

Para un volumen de 0.072 m³ de concreto, y asumiendo una dosificación estándar para cimentaciones que provea la resistencia adecuada, los materiales secos necesarios serían:

Es importante destacar que estas cantidades son para el volumen neto de concreto. Siempre se recomienda añadir un porcentaje de desperdicio (generalmente entre el 5% y el 10%) al volumen calculado para tener en cuenta pérdidas durante la mezcla, transporte y vaciado. La dosificación exacta del concreto depende de la resistencia a la compresión (f'c) requerida por el diseño estructural y puede variar significativamente. Consultar tablas de dosificación estandarizadas o a un profesional es crucial para asegurar la calidad del concreto. El agua necesaria para la mezcla también es vital; su cantidad debe ser controlada cuidadosamente para obtener la consistencia adecuada sin comprometer la resistencia.

Determinando el Acero de Refuerzo Indispensable

Mientras que el concreto es excelente para resistir las fuerzas de compresión, su debilidad radica en la resistencia a la tracción (estiramiento). Aquí es donde entra en juego el acero de refuerzo, comúnmente conocido como varilla o ferralla. El acero se coloca estratégicamente dentro del concreto para absorber las fuerzas de tracción y corte, garantizando así la integridad y seguridad de la zapata.

El cálculo del acero de refuerzo es considerablemente más complejo que el del concreto. No se trata simplemente de un volumen; implica determinar:

• Diámetro de las varillas: Se seleccionan según las tensiones calculadas.
• Longitud de las varillas: Incluyendo los tramos rectos y los ganchos o doblados necesarios para el anclaje adecuado dentro del concreto.
• Separación entre varillas: Para asegurar una distribución uniforme de la resistencia y evitar la concentración de esfuerzos.
• Cantidad total de varillas: Basado en el área de acero requerida.
• Forma del refuerzo: En zapatas aisladas, el refuerzo suele ser una malla en la parte inferior para contrarrestar la flexión causada por la presión del suelo.

Estos parámetros son el resultado de un análisis estructural detallado que considera la magnitud y dirección de las cargas de la columna, las propiedades del suelo, y las normativas de diseño sismorresistente (como el ACI 318 o la normativa local de cada país). Sin estos cálculos específicos, es imposible determinar la cantidad exacta de acero. Por ejemplo, para nuestra zapata de 0.60 x 0.60 x 0.20 m, un diseño podría requerir una malla de varillas de 3/8" (10 mm) cada 15 cm en ambas direcciones. Para calcular la cantidad, se determinaría cuántas varillas caben en cada dirección, se sumaría la longitud total y se añadiría el desperdicio. Es un proceso que requiere la intervención de un ingeniero estructural, ya que un cálculo incorrecto del acero puede llevar a fallas catastróficas. La calidad del acero (su grado y propiedades mecánicas) también es un factor crítico a considerar.

Materiales Adicionales y Consideraciones Clave para la Zapata

Además del concreto y el acero, la construcción de una zapata requiere una serie de materiales auxiliares y consideraciones que son fundamentales para la calidad y la eficiencia del proceso:

• Agua: Fundamental para la mezcla del concreto. Debe ser potable y libre de impurezas que puedan afectar la resistencia del concreto.
• Alambre Recocido: Utilizado para atar las varillas de acero entre sí, formando la armadura. Su función es mantener la posición del acero durante el vaciado del concreto, no aportar resistencia estructural.
• Separadores o Calzos: Pequeñas piezas de plástico, concreto o mortero que se colocan entre la armadura de acero y el encofrado para asegurar que el acero tenga el recubrimiento de concreto adecuado. Esto protege el acero de la corrosión y garantiza su correcto funcionamiento estructural.
• Plástico (Polietileno): A menudo se coloca una lámina de polietileno debajo de la zapata y sobre la plantilla de concreto pobre. Actúa como una barrera de vapor o humedad, impidiendo que el agua del suelo ascienda por capilaridad hacia el concreto de la zapata y la estructura superior, protegiendo así la durabilidad de la construcción.
• Madera para Encofrado (Formaleta): Tablas, tablones o paneles de madera (o metal/plástico) que se utilizan para contener el concreto fresco y darle la forma deseada a la zapata hasta que este fragüe y endurezca. Se necesitan clavos, tornillos o abrazaderas para armar y asegurar el encofrado.
• Aceite Desmoldante: Un producto que se aplica al interior del encofrado para evitar que el concreto se adhiera a la madera, facilitando el desencofrado y obteniendo una superficie de concreto más lisa.
• Hormigón de Limpieza o Plantilla: Una capa delgada de concreto pobre (baja resistencia) que se vierte directamente sobre el suelo nivelado de la excavación. Su propósito no es estructural, sino proporcionar una superficie limpia y nivelada para el correcto posicionamiento del acero y el encofrado, y para proteger la armadura de la contaminación del suelo.

Consideraciones Adicionales:

• Desperdicio: Como se mencionó, siempre es prudente considerar un porcentaje de desperdicio para todos los materiales. Para el acero, esto incluye los cortes y sobrantes.
• Transporte y Almacenamiento: Planificar cómo se transportarán los materiales al sitio y dónde se almacenarán de forma segura y protegida de la intemperie.
• Herramientas: Contar con las herramientas adecuadas (palas, carretillas, vibrador de concreto, cortadora de varillas, dobladora de varillas, etc.) es esencial para la eficiencia.
• Mano de Obra: La cantidad de personal requerido y su experiencia impactarán la velocidad y calidad del trabajo.
• Estudio de Suelos: Reiterar la importancia de este estudio para conocer la capacidad portante y las características geotécnicas del terreno, lo cual es fundamental para el diseño de la zapata y, por ende, el cálculo de sus materiales.

Pasos Clave para la Ejecución Exitosa de tu Zapata

Una vez que los materiales han sido calculados y adquiridos, la ejecución en obra sigue una serie de pasos secuenciales para asegurar la correcta construcción de la zapata. Aunque este artículo se centra en el cálculo de materiales, entender el proceso ayuda a visualizar el uso de cada componente:

1. Excavación: Se excava el terreno hasta alcanzar la profundidad y las dimensiones de diseño de la zapata, asegurándose de que el fondo sea firme y esté nivelado.
2. Preparación del Fondo de Excavación: Si el suelo no es adecuado, podría requerirse una compactación o un mejoramiento del terreno. Luego, se coloca una capa de hormigón de limpieza o plantilla (hormigón pobre) para crear una superficie de trabajo limpia y nivelada.
3. Armado del Acero de Refuerzo: Las varillas de acero se cortan, doblan y se atan entre sí según los planos estructurales, formando la jaula de refuerzo. Se utilizan los separadores o calzos para asegurar el recubrimiento adecuado.
4. Colocación de Encofrado (Formaleta): Se arman y posicionan las estructuras de madera (o metal/plástico) alrededor de la excavación para dar la forma final a la zapata. Se aplica el aceite desmoldante.
5. Vaciado del Concreto: Una vez que el acero y el encofrado están en su lugar y verificados, se procede al vaciado del concreto fresco. Es crucial que el concreto sea vibrado para eliminar burbujas de aire y asegurar que llene todos los espacios, logrando una mezcla densa y homogénea.
6. Curado del Concreto: Después del vaciado, el concreto debe ser curado adecuadamente para desarrollar su máxima resistencia. Esto implica mantenerlo húmedo durante un período específico (generalmente 7 a 28 días) para permitir que la reacción de hidratación del cemento se complete. El curado puede hacerse mediante riego constante, cubriendo con plásticos o utilizando agentes de curado.
7. Desencofrado: Una vez que el concreto ha alcanzado la resistencia suficiente (el tiempo varía según el tipo de cemento y las condiciones climáticas), se retira cuidadosamente el encofrado.

Cada uno de estos pasos es crucial para garantizar la calidad y durabilidad de la zapata, y por extensión, de toda la estructura.

Preguntas Frecuentes sobre el Cálculo de Materiales para Zapatas

¿Por qué es tan importante calcular el material con tanta precisión?

Calcular el material con precisión es crucial por dos razones principales: la seguridad estructural y la eficiencia económica. Un cálculo insuficiente puede comprometer la resistencia y estabilidad de la zapata, llevando a fallas o agrietamientos en la estructura. Por otro lado, un cálculo excesivo resulta en desperdicio de materiales, incrementando innecesariamente los costos del proyecto y el impacto ambiental. La precisión asegura que la estructura sea segura y el proyecto sea económicamente viable.

¿Qué sucede si no se utiliza la cantidad correcta de acero de refuerzo?

Si no se utiliza la cantidad o el tipo correcto de acero de refuerzo, la zapata no tendrá la resistencia necesaria para soportar las fuerzas de tracción y corte a las que estará sometida. Esto puede resultar en agrietamientos, deformaciones excesivas o incluso el colapso de la zapata bajo carga. El acero es fundamental para la integridad del concreto, y su omisión o cálculo erróneo representa un riesgo grave para la seguridad de toda la edificación.

¿Es necesario contratar a un ingeniero para el diseño y cálculo de una zapata?

Absolutamente sí. El diseño y cálculo de zapatas es una tarea compleja que requiere conocimientos especializados en ingeniería estructural, mecánica de suelos y normativas de construcción. Un ingeniero es el único profesional capacitado para determinar las dimensiones adecuadas, el tipo de refuerzo necesario y la dosificación del concreto, basándose en un estudio de suelos y las cargas específicas de la estructura. La inversión en un diseño profesional garantiza la seguridad, legalidad y durabilidad de tu proyecto.

¿Cómo puedo reducir el desperdicio de materiales durante la construcción de zapatas?

Reducir el desperdicio de materiales es clave para optimizar costos. Esto se logra mediante una planificación meticulosa, cálculos precisos, un almacenamiento adecuado de los materiales (protegiéndolos de la intemperie y el robo), cortes y doblados precisos del acero, y un manejo cuidadoso del concreto durante la mezcla y el vaciado. Capacitar a la mano de obra y supervisar el proceso también contribuye significativamente a minimizar las pérdidas y asegurar la calidad.

¿Cuál es la importancia del curado del concreto en una zapata?

El curado del concreto es un proceso vital que asegura que el concreto desarrolle su máxima resistencia y durabilidad. Consiste en mantener el concreto húmedo y a una temperatura adecuada durante los primeros días después del vaciado. Este proceso permite que el cemento se hidrate completamente, formando una matriz fuerte y densa. Un curado deficiente puede resultar en concreto débil, poroso y propenso a agrietarse, lo que comprometería gravemente la resistencia y vida útil de la zapata.

Conclusión: La Inversión en Precisión es Inversión en Seguridad

Calcular el material para una zapata es mucho más que una simple operación matemática; es un pilar fundamental para la seguridad, resistencia y durabilidad de cualquier construcción. Hemos explorado cómo determinar las cantidades de concreto y sus componentes, la complejidad del cálculo del acero de refuerzo y la importancia de los materiales adicionales que a menudo se subestiman. Desde la definición de las dimensiones hasta los pasos finales de curado, cada etapa requiere atención al detalle y un enfoque meticuloso.

Recordemos que, aunque este artículo proporciona una guía detallada y un ejemplo práctico, la construcción real de zapatas siempre debe ser supervisada y diseñada por profesionales cualificados. La calidad de los materiales y la precisión en su cálculo no solo previenen sobrecostos, sino que, lo que es más importante, salvaguardan la integración y la vida útil de tu inversión. Invertir tiempo y recursos en un cálculo preciso es, en esencia, invertir en la tranquilidad y la seguridad de tu futuro proyecto.
