Frenos de Tambor: Sujeción y Función de Zapatas

Aunque los sistemas de frenos de disco dominan las ruedas delanteras de los vehículos modernos, los frenos de tambor continúan siendo una solución eficaz y preferida para las ruedas traseras de muchos modelos. Su diseño, que se basa en la fricción mecánica, ha demostrado ser robusto y confiable a lo largo de décadas. Pero, ¿alguna vez te has preguntado cómo se sujetan y funcionan las zapatas dentro de este sistema para detener tu coche de forma segura? En este artículo, desentrañaremos el mecanismo detrás de los frenos de tambor, prestando especial atención a cómo las zapatas, esos elementos cruciales, interactúan con el resto del sistema para garantizar una frenada efectiva.

El Sistema de Frenado de Tambor: Un Vistazo General

Los frenos de tambor son un ingenioso sistema que convierte la energía cinética del vehículo en calor a través de la fricción, deteniendo así el movimiento de las ruedas. Consisten en un componente giratorio, conocido como tambor, que está unido a la rueda. Dentro de este tambor, se encuentran las zapatas, recubiertas de un material especial, que al ser accionadas, se adhieren a la superficie interna del tambor para frenarlo.

Este sistema puede activarse de dos maneras principales: a través del sistema hidráulico principal del coche, cuando pisas el pedal de freno, o mediante cables metálicos, en el caso del freno de mano. Si bien su uso en las cuatro ruedas ha disminuido, su presencia en el eje trasero subraya su validez y ventajas para ciertas aplicaciones automotrices.

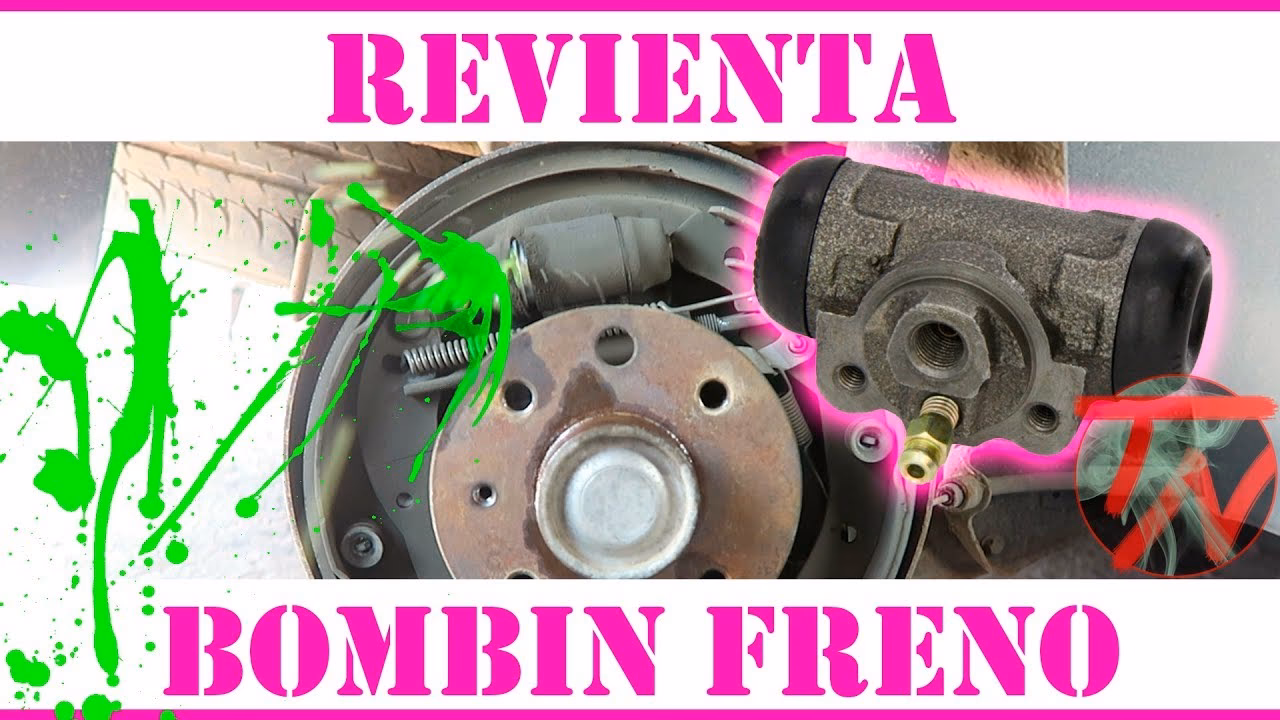

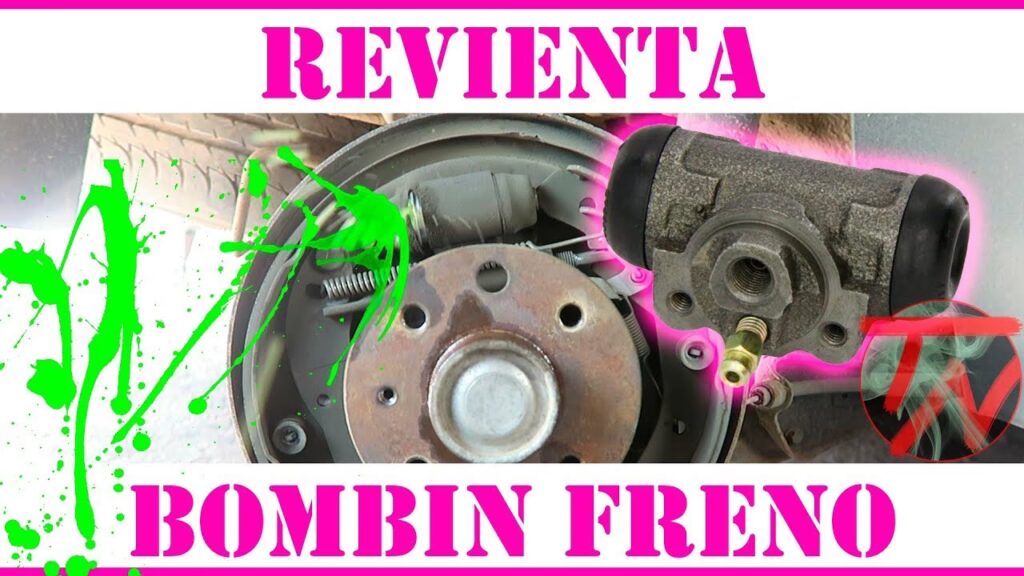

¿Cómo se Sujetan las Zapatas del Bombín? El Corazón del Frenado

La pregunta central de este análisis es cómo las zapatas se mantienen en su lugar y se activan para cumplir su función. La respuesta reside en la interacción de varias piezas clave dentro del conjunto del freno de tambor, ancladas firmemente a la placa base y controladas por el cilindro de rueda, o bombín.

Las zapatas no están "sujetas" de forma rígida y estática, sino que están diseñadas para moverse y pivotar. Su "sujeción" es dinámica y funcional, permitiéndoles expandirse y contraerse. Aquí es donde entran en juego los componentes principales:

• La Placa Base (Plato Portazapatas): Esta es la estructura fundamental sobre la cual se monta todo el conjunto del freno. Es una pieza fija al soporte del chasis del vehículo. Las zapatas se apoyan y, en algunos sistemas, pivotan en puntos específicos de esta placa. Sin la placa base, no habría un soporte fijo para los demás componentes.
• El Bombín (Cilindro de Rueda): Este es el elemento clave para la activación de las zapatas. Conectado al sistema hidráulico de frenos, el bombín contiene pistones que, al recibir la presión del líquido de frenos (cuando pisas el pedal), se extienden. Estos pistones empujan directamente los extremos de las zapatas, forzándolas a expandirse hacia el interior del tambor. Así, el bombín no solo las activa, sino que las mantiene "sujetas" contra el tambor durante la frenada.
• Los Resortes de Retracción: Una vez que se suelta el pedal de freno y la presión hidráulica sobre el bombín cesa, son estos resortes los que tiran de las zapatas, devolviéndolas a su posición original de reposo, alejadas del tambor. Estos resortes son esenciales para evitar que las zapatas rocen continuamente el tambor y para asegurar que el sistema esté listo para la próxima frenada. Actúan como el "mecanismo de sujeción" que las mantiene retraídas cuando no están en uso.

En resumen, las zapatas están posicionadas sobre la placa base, son empujadas por el bombín cuando se frena, y son retraídas por los resortes de retracción al liberar el pedal. Esta interacción coordinada es lo que permite que el sistema funcione de manera eficiente.

Anatomía del Freno de Tambor: Piezas Clave

Para comprender mejor la funcionalidad de las zapatas, es fundamental conocer cada componente del freno de tambor y su rol:

1. El Tambor

Es la pieza giratoria en forma de cuenco, generalmente de hierro fundido gris, que gira solidariamente con la rueda. Su superficie interna es donde las zapatas ejercen la fricción. Está diseñado para soportar altas temperaturas y la abrasión constante del frenado. Aunque es un elemento pesado, su robustez es vital para la disipación del calor y la resistencia al desgaste.

2. Las Zapatas

Son dos piezas metálicas arqueadas, que constituyen el componente de fricción activo. Están fabricadas de hierro aleado o aleación de aluminio para resistir el esfuerzo y las temperaturas. Su superficie externa está recubierta con los forros de freno, el material de desgaste que entra en contacto directo con el tambor.

3. Los Forros de Zapatas

Antiguamente de asbesto, ahora estos materiales están compuestos por una mezcla compleja de amianto (en trazas o sustitutos seguros), caucho, fibras de carbono, bronce y resinas sintéticas. Son el punto de contacto directo con el tambor y son responsables de generar la fricción necesaria. Se fijan a las zapatas mediante remaches, tornillos o adhesivos especiales. La tendencia actual es reemplazar la zapata completa en lugar de solo los forros.

4. El Bombín (Cilindro de Rueda)

Como ya se mencionó, es el corazón hidráulico del sistema. Recibe la presión del líquido de frenos desde el cilindro maestro (pedal) y, a través de sus pistones, empuja las zapatas hacia el tambor. Está sellado para proteger sus componentes internos (pistones, gomas, sellos) del polvo y la humedad, asegurando un movimiento suave y eficiente.

5. Los Resortes de Retracción (o de Posición)

Son los encargados de asegurar que las zapatas regresen a su posición de reposo una vez que la presión del freno es liberada. Evitan el arrastre constante de las zapatas contra el tambor, lo que generaría un desgaste prematuro y un aumento innecesario de la temperatura. Su tensión es crucial para el funcionamiento correcto y la longevidad del sistema.

6. La Placa Base (Plato Portazapatas)

Es la base fija donde se ensamblan todos los componentes del freno de tambor. Se atornilla al soporte del chasis del vehículo, proporcionando el punto de anclaje para el bombín, las zapatas y los resortes. Su rigidez es fundamental para que las fuerzas de frenado se transmitan eficazmente.

Tipos de Frenos de Tambor: Variaciones en la Sujeción y Actuación

A lo largo de la historia automotriz, se han desarrollado diferentes configuraciones de frenos de tambor, cada una con características particulares en la forma en que las zapatas son sujetadas, actuadas y distribuyen la fuerza de frenado:

1. Freno de Tambor de Zapatas Simples (Sistema Simplex)

Este es el diseño más básico y común. Emplea un solo bombín con dos pistones, uno a cada lado. Cada pistón actúa sobre un extremo de una zapata, mientras que el otro extremo de cada zapata pivota en un punto fijo de la placa base. La carrera de los pistones es corta, solo lo necesario para que las zapatas toquen el tambor. Aunque es sencillo y eficiente para vehículos ligeros, su principal desventaja es el desgaste desigual de los forros de las zapatas, ya que una zapata tiende a ser más "líder" que la otra.

2. Freno de Tambor de Zapatas Dobles (Sistema Duplex)

En este sistema, se utilizan dos bombines, cada uno con un solo pistón, colocados en ubicaciones opuestas. Cada bombín acciona una zapata individualmente. Similar al simplex, las zapatas también tienen un extremo pivotante en la placa base. La ventaja del sistema duplex es una mejor distribución de las cargas de frenado y la capacidad de lograr la misma potencia de frenado con menos esfuerzo en el pedal, debido a la acción de dos cilindros. Sin embargo, el desgaste desigual de los forros sigue siendo una característica.

3. Freno de Tambor de Zapatas Gemelas (Sistema Twinplex)

Considerado una evolución, el sistema twinplex combina elementos de los anteriores. Utiliza dos bombines, cada uno con dos pistones. La diferencia fundamental es que las zapatas no tienen un punto de pivote fijo, sino que emplean "puntos flotantes". Esto permite que la zapata se mueva en su conjunto, logrando un contacto mucho más uniforme con el tambor y, por ende, un desgaste más parejo de los forros. Este diseño es significativamente más eficiente, ya que reparte las zonas críticas de frenado en una mayor superficie del tambor.

Para una mejor comprensión de las diferencias entre estos sistemas, se presenta la siguiente tabla comparativa:

El Proceso de Frenado: Sincronía en Acción

Comprender cómo se sujetan y actúan las zapatas es clave para visualizar el proceso de frenado en un sistema de tambor. Cuando el conductor pisa el pedal de freno, se desencadena una secuencia de eventos:

1. El pedal de freno empuja el brazo hacia el cilindro maestro, que está lleno de líquido de frenos.
2. El líquido de frenos presurizado viaja por las tuberías hasta el bombín (cilindro de rueda) en cada rueda trasera.
3. Dentro del bombín, la presión del líquido empuja los pistones hacia afuera.
4. Estos pistones, a su vez, empujan los extremos de las zapatas de freno.
5. Las zapatas se expanden y sus forros entran en contacto forzado con la superficie interna del tambor.
6. La fricción resultante entre las zapatas y el tambor ralentiza la rotación del tambor.
7. Al estar el tambor unido a la rueda, la reducción de su rotación detiene la rueda y, consecuentemente, el vehículo.
8. Al soltar el pedal, la presión hidráulica disminuye, y los resortes de retracción tiran de las zapatas de vuelta a su posición de reposo, liberando el tambor.

Este principio, aunque evolucionado, ha sido la base de la frenada eficaz en automóviles desde hace mucho tiempo, y sigue siendo relevante en la actualidad por su simplicidad y efectividad en el eje trasero, donde las exigencias de disipación de calor son menores que en el eje delantero.

Mantenimiento y Consejos para tus Frenos de Tambor

Aunque los frenos de tambor, al estar comúnmente en las ruedas traseras, soportan aproximadamente el 30% de la fuerza de frenado total y, por lo tanto, sufren menos desgaste que los frenos de disco delanteros, su inspección y mantenimiento regulares son cruciales para la seguridad.

• Inspección Frecuente: Es vital revisar periódicamente el estado interno del tambor. Busca signos de óxido, especialmente en la superficie de contacto. Comprueba el estado de los pistones del bombín, las zapatas y, sobre todo, el grosor de los forros. Cualquier fuga de líquido de frenos en el área del bombín es una señal de alarma que requiere atención inmediata.
• Cuidado con la Contaminación: Un consejo fundamental al manipular los componentes de los frenos de tambor es no tocar con las manos la superficie interna del tambor que está en contacto con las zapatas. Nuestras manos contienen grasa y sudor que pueden transferirse a esta superficie. Si esto ocurre, las zapatas pueden contaminarse al frenar, reduciendo drásticamente la eficacia de frenado y provocando ruidos indeseados. Siempre utiliza guantes limpios o manipula las piezas por sus bordes exteriores.
• Sustitución de Componentes: Al reemplazar cualquier pieza del sistema de freno de tambor, ya sean zapatas, bombines o resortes, es imperativo utilizar repuestos que cumplan con las especificaciones del fabricante de tu vehículo. Buscar el número de parte original y optar por marcas de calidad reconocida asegurará que el rendimiento de frenado se mantenga óptimo y la seguridad no se vea comprometida.

Preguntas Frecuentes sobre los Frenos de Tambor

¿Por qué los frenos de tambor se utilizan principalmente en las ruedas traseras hoy en día?

Los frenos de tambor son comúnmente utilizados en las ruedas traseras porque el eje delantero de un vehículo soporta la mayor parte de la carga de frenado (aproximadamente el 70%). Los frenos de disco son más eficientes en la disipación de calor y ofrecen un mejor rendimiento en condiciones de frenado intenso, lo que los hace ideales para las ruedas delanteras. Los frenos de tambor, aunque menos eficientes en disipación de calor, son más económicos, duraderos para cargas de frenado menores y funcionan bien como freno de estacionamiento.

¿Cuál es la función principal del bombín en el freno de tambor?

La función principal del bombín (cilindro de rueda) es convertir la presión hidráulica generada por el pedal de freno en una fuerza mecánica que empuja las zapatas hacia el interior del tambor. Es el actuador directo que provoca la fricción necesaria para detener la rueda.

¿Se pueden cambiar solo los forros de las zapatas?

Aunque técnicamente es posible en algunos casos reemplazar solo los forros (material de fricción) de las zapatas, la práctica actual y recomendada es cambiar la zapata completa. Esto se debe a que las zapatas modernas vienen con los forros ya adheridos de fábrica con métodos y materiales específicos, garantizando una unión óptima y un rendimiento seguro. Cambiar la zapata completa asegura que tanto la estructura metálica como el material de fricción estén en perfectas condiciones.

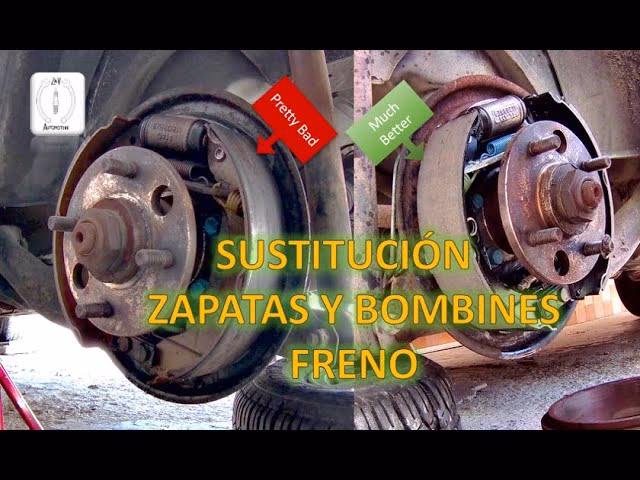

¿Por qué no debo tocar el tambor con las manos desnudas?

No debes tocar la superficie interna del tambor (la zona brillante donde contactan las zapatas) con las manos desnudas porque la grasa y el sudor de la piel pueden transferirse a esta superficie. Esta contaminación puede afectar negativamente la fricción entre las zapatas y el tambor, reduciendo la eficacia de frenado, causando ruidos (chirridos) y provocando un desgaste irregular de los forros. Siempre utiliza guantes limpios al manipular estas piezas.

¿Con qué frecuencia debo inspeccionar los frenos de tambor?

La frecuencia de inspección puede variar según el fabricante del vehículo y tus hábitos de conducción, pero generalmente se recomienda una revisión cada 20.000 a 30.000 kilómetros o al menos una vez al año. Si notas cualquier síntoma como ruidos inusuales al frenar, un pedal blando, vibraciones o un aumento en la distancia de frenado, debes hacerlos revisar inmediatamente.

Consideraciones Finales

Los frenos de tambor, a pesar de su antigüedad y la proliferación de los discos, siguen siendo un componente vital en la seguridad de muchos vehículos. Comprender cómo se sujetan y operan las zapatas, impulsadas por el bombín y retraídas por los resortes, es esencial para cualquier aficionado o propietario de un coche. Una inspección regular y un mantenimiento adecuado no solo prolongarán la vida útil de estos componentes, sino que, lo más importante, garantizarán que tu vehículo pueda detenerse de manera segura y eficaz en cualquier situación. La seguridad en la carretera siempre comienza con unos frenos en óptimas condiciones.
