Revenimiento del Concreto: La Clave de su Calidad

En el vasto mundo de la construcción, cada detalle cuenta para asegurar la durabilidad, estabilidad y eficiencia de una obra. Entre las múltiples pruebas y controles de calidad que se realizan al concreto fresco, el ensayo de revenimiento, comúnmente conocido como «slump test», emerge como uno de los más fundamentales. Esta prueba no solo evalúa la consistencia y la facilidad de manejo del concreto antes de su colocación, sino que también es un indicador crítico de su trabajabilidad, un factor determinante para el rendimiento final de cualquier estructura. Comprender qué es el revenimiento, cómo se mide y por qué es tan vital, es indispensable para ingenieros, arquitectos y constructores que buscan la excelencia en sus proyectos.

¿Qué es el Revenimiento del Concreto?

El revenimiento del concreto es una medida directa de su fluidez o, en términos más técnicos, de su consistencia. Se refiere a la capacidad del concreto fresco para deformarse bajo su propio peso una vez que se le retira un molde estandarizado. En esencia, nos indica qué tan "húmedo" o "seco" está el concreto y, por ende, cuán fácil será trabajarlo, transportarlo, colocarlo y compactarlo en el lugar de la obra. Un revenimiento adecuado es crucial para garantizar que el concreto pueda llenar completamente los encofrados y rodear el acero de refuerzo sin dejar vacíos, nidos de grava o sufrir segregación (separación de sus componentes).

Esta prueba es un reflejo de la relación agua-cemento en la mezcla, así como de las características de los agregados y la presencia de aditivos. Un revenimiento bajo indica una mezcla más rígida y seca, mientras que un revenimiento alto sugiere una mezcla más fluida. Elegir el revenimiento correcto es un acto de equilibrio: una mezcla demasiado seca puede ser difícil de compactar, llevando a vacíos y baja resistencia, mientras que una mezcla excesivamente fluida puede resultar en segregación, exudación y una menor resistencia final del concreto.

La Importancia de la Trabajabilidad

La trabajabilidad del concreto es un concepto amplio que engloba la facilidad con la que se puede mezclar, transportar, colocar, compactar y acabar el concreto sin perder su homogeneidad. El revenimiento es el indicador más utilizado para cuantificar esta propiedad. Un concreto con buena trabajabilidad asegura que el material se distribuya uniformemente, se adapte a las formas complejas de los encofrados y envuelva eficientemente las barras de refuerzo, lo que es vital para la integridad estructural y la durabilidad a largo plazo.

¿Cómo se Realiza la Prueba de Revenimiento (Slump Test)?

La prueba de revenimiento es un procedimiento estandarizado, sencillo y rápido que se realiza directamente en obra o en planta para verificar la consistencia del concreto fresco. Su ejecución sigue unos pasos precisos para asegurar resultados confiables y comparables.

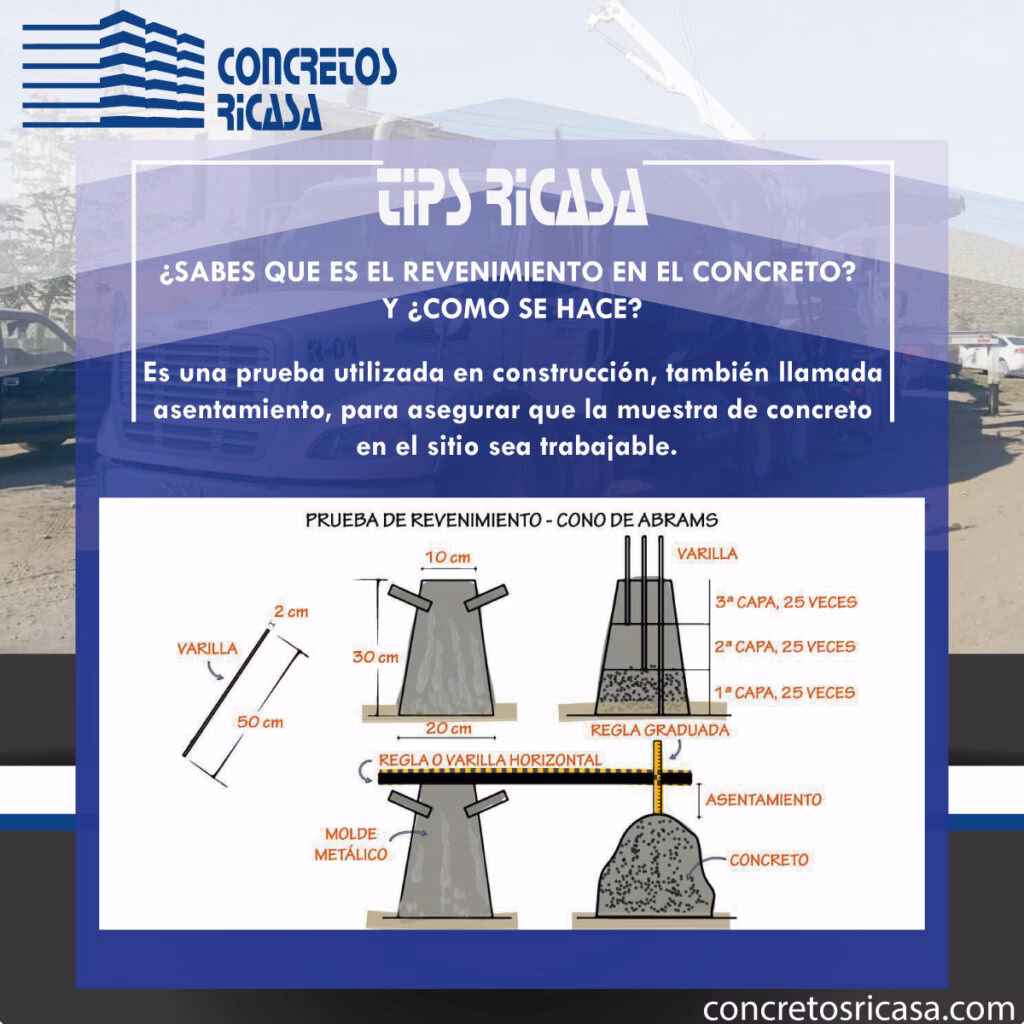

El Cono de Abrams: Herramienta Central

El componente principal de esta prueba es el cono de Abrams, un molde metálico en forma de cono truncado con dimensiones específicas: 30 cm de altura, 20 cm de diámetro en la base y 10 cm de diámetro en la parte superior. Además del cono, se utiliza una varilla de compactación de acero (generalmente de 16 mm de diámetro y 60 cm de longitud, con un extremo redondeado) y una base plana y no absorbente.

Pasos del Procedimiento:

1. Preparación de la Muestra: Se toma una muestra representativa del concreto fresco directamente de la mezcladora, camión o punto de descarga, asegurándose de que sea homogénea.
2. Llenado del Molde: El cono de Abrams se coloca sobre una superficie plana, limpia y húmeda. Se llena el molde en tres capas de volumen aproximadamente iguales.
3. Compactación: Cada capa se compacta con 25 golpes uniformes de la varilla de compactación. Los golpes deben distribuirse de manera equitativa sobre la superficie de la capa y penetrar ligeramente en la capa inferior. Para la primera capa, la varilla solo debe penetrar hasta el fondo del cono. Para las capas subsiguientes, la varilla debe penetrar aproximadamente 2.5 cm en la capa anterior. Se debe tener cuidado de no golpear el cono.
4. Enrasado: Después de compactar la tercera capa, se enrasa cuidadosamente la superficie superior del concreto con la varilla, eliminando cualquier exceso de material. Se limpia cualquier residuo de concreto de la base alrededor del cono.
5. Retiro del Cono: Inmediatamente después del enrasado, se levanta elo cono de Abrams de manera lenta y vertical, en un solo movimiento uniforme, en un período de 5 a 10 segundos. Esto permite que el concreto se asiente y se deforme bajo su propio peso.
6. Medición del Revenimiento: Una vez retirado el cono, se coloca la varilla de compactación horizontalmente sobre la parte superior del cono invertido, que ahora sirve como referencia. Se mide la distancia vertical desde la parte inferior de la varilla hasta el centro de la parte superior del concreto asentado. Esta diferencia de altura, expresada en centímetros (cm), es el valor del revenimiento.

Es importante realizar la medición rápidamente para evitar la pérdida de consistencia por evaporación o fraguado inicial.

Clasificación y Tipos de Revenimiento: Aplicaciones Específicas

El valor del revenimiento no solo nos da una cifra, sino que nos clasifica el concreto en diferentes rangos de fluidez, cada uno con aplicaciones constructivas específicas. La elección del tipo de revenimiento es fundamental para asegurar el éxito del proyecto, ya que una consistencia inadecuada puede generar problemas durante la colocación y afectar la resistencia final.

Clasificación General del Revenimiento:

• Bajo Revenimiento (0-2 cm): Corresponde a mezclas muy secas y rígidas. Son ideales para elementos que requieren una gran estabilidad y una alta resistencia a la compresión, como pavimentos de concreto, presas o cimentaciones masivas donde la compactación se realiza intensamente con vibradores potentes. Su colocación puede ser más difícil y requiere equipos especializados.
• Medio Revenimiento (2-10 cm): Es el rango más común y versátil, adecuado para la mayoría de los elementos estructurales tradicionales. Incluye columnas, vigas, muros, losas de entrepiso y cimentaciones. Ofrece un equilibrio óptimo entre facilidad de colocación y resistencia, permitiendo una buena compactación y un acabado adecuado.
• Alto Revenimiento (10-20 cm): Son mezclas muy fluidas, utilizadas en situaciones donde la colocación es complicada o donde la densidad de refuerzo es muy alta. Esto incluye elementos con geometrías complejas, estructuras con armadura densa (como muros delgados o columnas con gran cantidad de acero), o para el bombeo de concreto a grandes alturas o distancias. Estas mezclas a menudo requieren el uso de aditivos superplastificantes para lograr la fluidez deseada sin añadir exceso de agua, lo que podría comprometer la resistencia.

Revenimientos Específicos y sus Usos:

• 10 cm: Resistencia y Estabilidad. Este revenimiento es ideal para estructuras que demandan un concreto rígido y estable, con mínima fluidez, pero que aún permite una compactación efectiva. Sus aplicaciones típicas incluyen:
  • Cimentaciones profundas y zapatas masivas, donde se necesita que la mezcla mantenga su forma y no se extienda excesivamente.
  • Elementos de carga pesada como columnas masivas y muros de contención gruesos, donde la compactación es clave para la durabilidad.
  • Pavimentos de concreto que requieren una alta resistencia a la abrasión y al tráfico pesado.
• 14 cm: Trabajabilidad Equilibrada. Representa un equilibrio entre manejabilidad y resistencia, siendo uno de los revenimientos más utilizados en obras convencionales. Es adecuado para:
  • Losas de entrepiso y techos, donde se busca facilidad de colocación sin sacrificar la resistencia estructural.
  • Banquetas, pisos y otras superficies horizontales con menor complejidad estructural.
  • Elementos prefabricados de concreto que requieren un buen acabado superficial.
• 18 cm: Fluidez para Bombeo. Este nivel de fluidez es especialmente diseñado para facilitar el transporte y la colocación del concreto mediante bombas. Su alta manejabilidad lo hace ideal para:
  • Estructuras altas o de gran envergadura, donde el concreto debe ser bombeado a alturas considerables o a largas distancias horizontales.
  • Proyectos con refuerzos densos, como muros y columnas con barras de acero muy cercanas, donde el concreto necesita fluir y rodear completamente el refuerzo.
  • Cimientos y muros donde el acceso para la colocación directa es limitado.
• 22 cm: Máxima Fluidez para Condiciones Complejas. Este es un concreto muy fluido, a menudo logrado con el uso de superplastificantes. Se reserva para proyectos donde la colocación es extremadamente desafiante y se necesita una capacidad de auto-nivelación o auto-compactación. Sus aplicaciones incluyen:
  • Estructuras irregulares o con geometrías muy complejas, donde el concreto debe llenar espacios intrincados sin necesidad de vibración intensa.
  • Sistemas prefabricados que exigen un acabado superficial impecable y sin vacíos, como elementos arquitectónicos o paneles decorativos.
  • Columnas esbeltas y muros delgados con alta densidad de refuerzo, donde la vibración tradicional es difícil o ineficaz.

Factores que Afectan el Revenimiento del Concreto

El valor del revenimiento no es estático; puede variar significativamente debido a diversos factores que influyen en la composición y el comportamiento del concreto fresco. Comprender estos factores es esencial para controlar la calidad y consistencia de la mezcla.

• Proporción de Agua y Cemento (Relación Agua/Cemento): Este es, sin duda, el factor más influyente. Un aumento en la cantidad de agua en la mezcla, manteniendo constante el cemento, resultará en un mayor revenimiento (mayor fluidez). Sin embargo, un exceso de agua también incrementa la relación agua/cemento, lo que reduce la resistencia a la compresión del concreto y puede provocar problemas como segregación y exudación. Por el contrario, una menor cantidad de agua disminuye el revenimiento, haciendo la mezcla más seca y potencialmente más difícil de trabajar, pero aumentando su resistencia.
• Tipo y Características de los Agregados:
  • Tamaño Máximo Nominal: Generalmente, cuanto mayor sea el tamaño máximo del agregado, menor será la cantidad de agua necesaria para lograr un revenimiento dado, ya que hay menos superficie total de agregado a mojar.
  • Forma y Textura Superficial: Los agregados redondeados y lisos (como la grava de río) requieren menos agua y producen un mayor revenimiento que los agregados angulares y rugosos (como la piedra triturada). Los agregados angulares tienen una mayor fricción interna, lo que reduce la fluidez.
  • Gradación: Una buena gradación de los agregados (una distribución adecuada de tamaños) permite que las partículas se empaquen de manera más eficiente, reduciendo los vacíos y, por lo tanto, la cantidad de pasta de cemento y agua necesaria para una trabajabilidad específica. Una gradación deficiente puede requerir más agua para lograr la misma fluidez.
  • Absorción: Los agregados porosos absorben agua, lo que reduce la cantidad disponible para la trabajabilidad de la mezcla. Es importante considerar la humedad de los agregados al diseñar la mezcla.
• Aditivos Químicos: Los aditivos son sustancias que se añaden al concreto en pequeñas cantidades para modificar sus propiedades.
  • Plastificantes (Reductores de Agua): Aumentan el revenimiento sin añadir agua adicional, o permiten reducir la cantidad de agua manteniendo el mismo revenimiento, lo que mejora la resistencia.
  • Superplastificantes: Son plastificantes de alto rango que pueden incrementar drásticamente el revenimiento, produciendo concretos muy fluidos (autonivelantes o auto-compactantes) con bajas relaciones agua/cemento.
  • Retardantes: Ralentizan el proceso de fraguado, lo que puede ayudar a mantener el revenimiento durante un período más prolongado, útil en climas cálidos o para transportes largos.
  • Acelerantes: Acortan el tiempo de fraguado, lo que puede reducir el tiempo disponible para la trabajabilidad.
  • Inclusores de Aire: Mejoran la durabilidad del concreto frente a ciclos de congelación-descongelación, pero pueden reducir ligeramente el revenimiento.
• Tiempo de Mezclado y Transporte: Un tiempo de mezclado insuficiente puede resultar en una mezcla no homogénea con revenimiento inconsistente. Por otro lado, un mezclado excesivamente prolongado o un retraso en el transporte y la colocación pueden causar una pérdida significativa de revenimiento debido a la evaporación del agua y al inicio del fraguado.
• Temperatura: Tanto la temperatura del concreto como la temperatura ambiente influyen en el revenimiento. A temperaturas más altas, la hidratación del cemento se acelera, lo que puede llevar a una pérdida más rápida de revenimiento. En climas cálidos, se pueden requerir aditivos retardantes o el uso de agua fría para mantener la trabajabilidad.

Relación del Revenimiento con el Bombeo de Concreto

El bombeo de concreto es una técnica de colocación eficiente que requiere una cuidadosa consideración del revenimiento. Para que el concreto fluya suavemente a través de las tuberías de la bomba sin obstrucciones ni segregación, su consistencia debe ser la adecuada. Un revenimiento excesivamente bajo (mezcla muy seca) puede causar bloqueos en la tubería, mientras que un revenimiento demasiado alto (mezcla muy fluida) puede provocar segregación de los agregados y una pérdida de presión en la bomba.

Generalmente, el concreto para bombeo requiere un revenimiento medio a alto, típicamente entre 8 cm y 18 cm, dependiendo del tipo de bomba, el diámetro de las tuberías, la distancia y la altura de bombeo, y las características de la mezcla. Los aditivos plastificantes y superplastificantes son comúnmente utilizados para lograr la fluidez necesaria sin comprometer la resistencia del concreto. Un revenimiento controlado asegura un flujo continuo, reduce el desgaste de los equipos y garantiza una colocación uniforme y eficiente del concreto en el lugar deseado, optimizando los tiempos y costos de la obra.

Requerimientos de Revenimiento para Diversos Elementos Estructurales

La selección del revenimiento ideal para un proyecto no es arbitraria; está dictada por el tipo de elemento estructural que se va a construir, el método de colocación y las condiciones específicas de la obra. Las normativas y la experiencia práctica proporcionan rangos recomendados para asegurar la trabajabilidad y la calidad final del concreto.

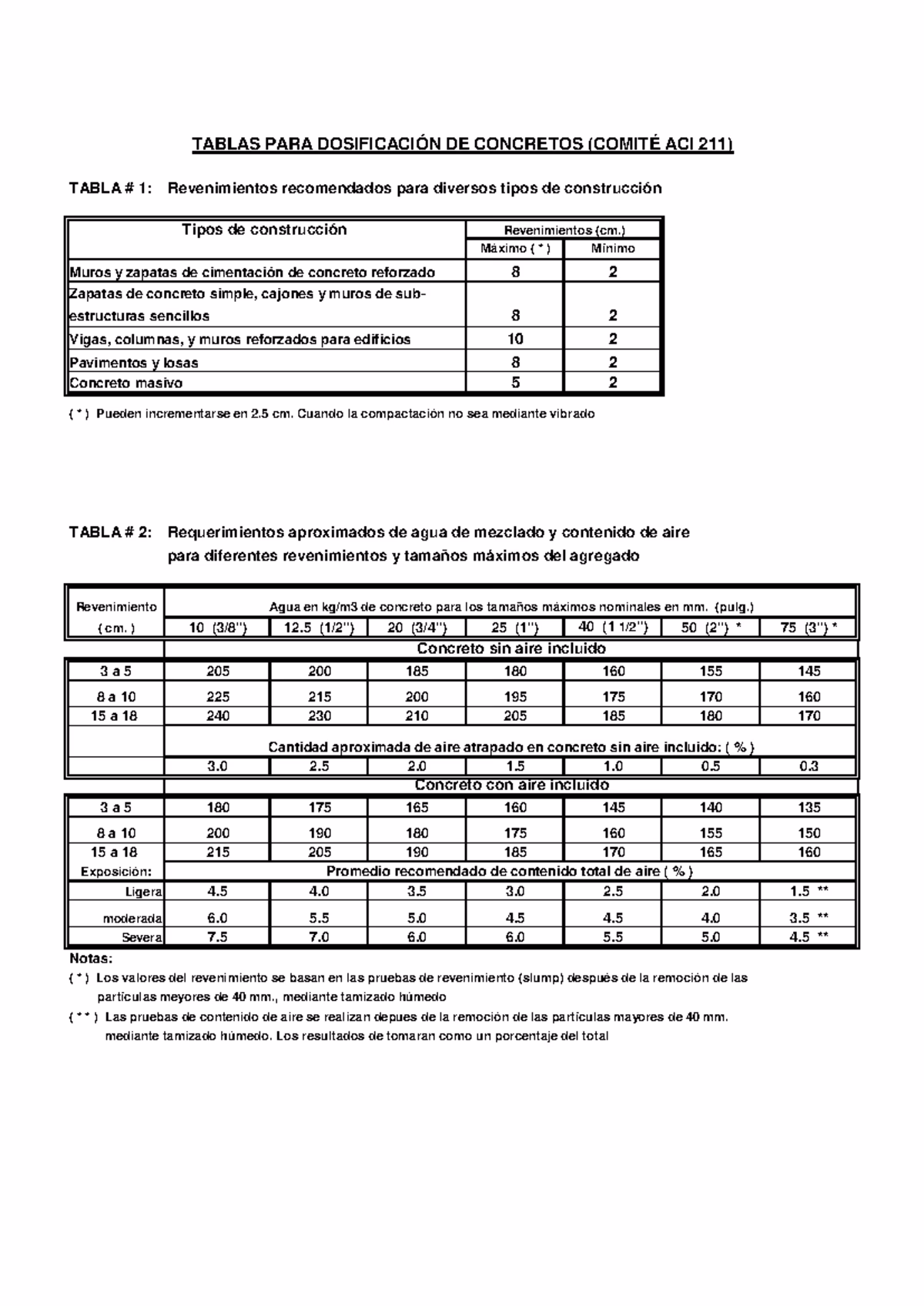

A continuación, se presenta una tabla con los revenimientos de mezcla requeridos para algunos elementos estructurales comunes, proporcionando una guía útil para el diseño y control de la mezcla:

Tabla de Revenimientos de Mezcla Requeridos

Es importante destacar que estos valores son recomendaciones generales. En proyectos específicos, los ingenieros y diseñadores pueden ajustar estos rangos basándose en las condiciones particulares de la obra, el tipo de vibración utilizada (si no se utiliza vibrado, los revenimientos pueden incrementarse en 2.5 cm para facilitar la compactación), el clima y la presencia de aditivos.

Factores a Considerar al Elegir el Revenimiento

La elección del revenimiento adecuado es una decisión crítica que debe tomarse considerando múltiples factores para optimizar el rendimiento del concreto y la eficiencia de la construcción. No existe un revenimiento "universalmente" ideal; la mejor opción siempre dependerá del contexto específico del proyecto.

• Método de Colocación:
  • Vertido Directo: Para vertido directo desde el camión o con carretillas, un revenimiento medio (8-12 cm) suele ser suficiente.
  • Bombeo: Como se mencionó, el bombeo requiere un revenimiento más alto (generalmente 10-18 cm) para asegurar la fluidez a través de las tuberías.
  • Cubo o Grúa: Para la colocación con cubos, un revenimiento medio a alto puede ser preferible para facilitar la descarga.
  • Concreto Auto-Compactante (CAC): Estos concretos tienen revenimientos muy altos (generalmente 20-25 cm o más, medidos con pruebas especiales como el ensayo de escurrimiento) y se diseñan para fluir y consolidarse bajo su propio peso sin necesidad de vibración.
• Tipo y Geometría de la Estructura:
  • Elementos Masivos (Presas, Grandes Cimientos): Requieren revenimientos bajos para controlar el calor de hidratación y asegurar la estabilidad.
  • Elementos Esbeltos o con Refuerzo Denso (Muros Delgados, Columnas con Muchas Barras): Necesitan revenimientos altos para asegurar que el concreto llene todos los espacios y rodee completamente el acero.
  • Losas y Pavimentos: Un revenimiento medio permite una buena compactación y un acabado liso.
• Densidad y Tipo de Armadura: Cuanto más densa sea la armadura de acero, mayor revenimiento se necesitará para que el concreto fluya entre las barras y evite la formación de nidos de grava o vacíos.
• Condiciones Climáticas:
  • Climas Cálidos: Las altas temperaturas pueden acelerar la pérdida de revenimiento debido a la evaporación y al rápido fraguado. Puede ser necesario usar retardantes o un revenimiento inicial ligeramente más alto.
  • Climas Fríos: Las bajas temperaturas ralentizan el fraguado y la pérdida de revenimiento, pero pueden requerir acelerantes para alcanzar la resistencia temprana deseada.
• Disponibilidad y Tipo de Vibración: Si se dispone de vibradores potentes y el personal está capacitado para utilizarlos eficazmente, se pueden manejar revenimientos más bajos. Si la vibración es limitada o manual, se necesitará un revenimiento mayor para asegurar una compactación adecuada.
• Experiencia del Equipo de Construcción: Un equipo experimentado puede manejar concretos con revenimientos más bajos, mientras que un equipo menos experimentado puede beneficiarse de concretos más trabajables (mayor revenimiento).
• Especificaciones del Proyecto: Siempre se deben seguir las especificaciones técnicas del proyecto, que suelen indicar el rango de revenimiento permitido para cada tipo de elemento o aplicación.

Preguntas Frecuentes sobre el Revenimiento del Concreto

¿Qué es el revenimiento del concreto?

El revenimiento del concreto es una medida de su consistencia o fluidez en estado fresco. Indica qué tan fácil será manejar, colocar y compactar la mezcla, y se mide por la cantidad de asentamiento de una muestra de concreto después de retirar un molde cónico estandarizado (cono de Abrams).

¿Por qué es importante el revenimiento en la construcción?

Es crucial porque garantiza que el concreto tenga la trabajabilidad adecuada para su correcta colocación y compactación, asegurando que llene completamente los encofrados y rodee el acero de refuerzo. Un revenimiento incorrecto puede llevar a problemas como segregación, nidos de grava, dificultad en el colado y, en última instancia, comprometer la resistencia y durabilidad de la estructura.

¿Cómo se mide el revenimiento?

Se mide utilizando el cono de Abrams. El cono se llena con concreto en tres capas, cada una compactada con 25 golpes de una varilla. Luego, el cono se retira lentamente y se mide la distancia vertical entre la parte superior del cono original y el punto más alto del concreto asentado. Esta medida, en centímetros, es el valor del revenimiento.

¿Cuáles son los diferentes tipos de revenimiento y sus aplicaciones?

Existen tres categorías generales: bajo (0-2 cm) para mezclas secas como pavimentos y presas; medio (2-10 cm) para la mayoría de elementos estructurales como vigas y losas; y alto (10-20 cm) para mezclas muy fluidas usadas en estructuras con refuerzo denso o para bombeo. Revenimientos más específicos (10 cm, 14 cm, 18 cm, 22 cm) se adaptan a necesidades muy particulares, desde cimentaciones rígidas hasta concretos auto-compactantes.

¿Qué factores afectan el revenimiento del concreto?

Los principales factores incluyen la relación agua-cemento, el tipo y las características de los agregados (tamaño, forma, gradación), la presencia y el tipo de aditivos químicos (plastificantes, superplastificantes), el tiempo de mezclado y transporte, y la temperatura del concreto y del ambiente.

¿Qué revenimiento se recomienda para el bombeo de concreto?

Para el bombeo de concreto, generalmente se recomienda un revenimiento medio a alto, típicamente entre 8 cm y 18 cm. Esto asegura que la mezcla fluya sin problemas por las tuberías, sin segregarse ni causar obstrucciones, garantizando una colocación eficiente.

¿Cómo se elige el revenimiento adecuado para un proyecto?

La elección depende de varios factores: el método de colocación (bombeo, vertido directo), el tipo y la geometría de la estructura, la densidad de la armadura, las condiciones climáticas, la disponibilidad de vibración y las especificaciones técnicas del proyecto. Es una decisión que busca el equilibrio entre la trabajabilidad y las propiedades de resistencia deseadas.

Conclusión

El revenimiento del concreto es mucho más que una simple cifra; es un indicador fundamental de la trabajabilidad y la calidad potencial de la mezcla fresca. Dominar el conocimiento sobre el revenimiento, su medición y los factores que lo influyen, permite a los profesionales de la construcción tomar decisiones informadas que impactan directamente en la eficiencia de la obra, la durabilidad de las estructuras y la seguridad de los proyectos. Desde cimentaciones sólidas hasta complejas estructuras con densas armaduras, la elección y el control precisos del revenimiento son un pilar indispensable para garantizar que el concreto cumpla con su propósito, brindando resultados confiables y duraderos en cada colado. En última instancia, un adecuado revenimiento es sinónimo de un concreto bien diseñado y una construcción exitosa.
