En el vasto y complejo mundo de la ingeniería mecánica, a menudo son los componentes más pequeños y discretos los que desempeñan roles fundamentales para el correcto funcionamiento de sistemas completos. Entre estos héroes silenciosos, encontramos elementos como los rodillos para zapatas de freno y los seguidores de rodillo. Aunque su tamaño pueda ser modesto, su impacto en la eficiencia, seguridad y durabilidad de una amplia gama de maquinaria es innegable. Desde vehículos que transitan por nuestras carreteras hasta intrincados sistemas de automatización industrial, comprender la función y las características de estos elementos es esencial para cualquier entusiasta, técnico o ingeniero.
Este artículo se adentrará en las particularidades de ambos componentes, desglosando sus funciones específicas, las dimensiones que los definen y el papel crucial que juegan en sus respectivos entornos. Exploraremos cómo la precisión en su fabricación y la atención a los detalles de su diseño son vitales para garantizar un rendimiento óptimo y una operación segura.
- El Rodillo para Zapata de Freno: Un Eje de Movimiento Crucial
- El Seguidor de Rodillo: Un Pilar de la Transmisión de Movimiento
- Rodillo para Zapata de Freno vs. Seguidor de Rodillo: Una Comparación
- La Importancia de la Calidad y el Mantenimiento
- Preguntas Frecuentes sobre Rodillos y Seguidores
- Conclusión
El Rodillo para Zapata de Freno: Un Eje de Movimiento Crucial
Dentro del sistema de frenado de tambor, un componente que a menudo pasa desapercibido, pero cuya función es indispensable, es el rodillo para zapata de freno. Este pequeño cilindro es una pieza clave para asegurar que las zapatas de freno se muevan de manera suave y eficiente, permitiendo una acción de frenado controlada y efectiva. Su propósito principal es reducir la fricción entre la zapata de freno y los puntos de contacto en el mecanismo del freno, facilitando que la zapata se deslice y pivote correctamente cuando se aplica el freno.
Cuando el pedal de freno es presionado, la presión hidráulica empuja el cilindro de la rueda, que a su vez expande las zapatas de freno contra la superficie interna del tambor. Los rodillos, ubicados estratégicamente, actúan como puntos de apoyo o guías, permitiendo que las zapatas se expandan y retraigan sin atascarse o generar un desgaste excesivo en otras partes del sistema. Un rodillo en mal estado puede provocar un frenado irregular, ruidos molestos o incluso una falla parcial del freno, comprometiendo la seguridad del vehículo.
Dimensiones Típicas de un Rodillo para Zapata de Freno

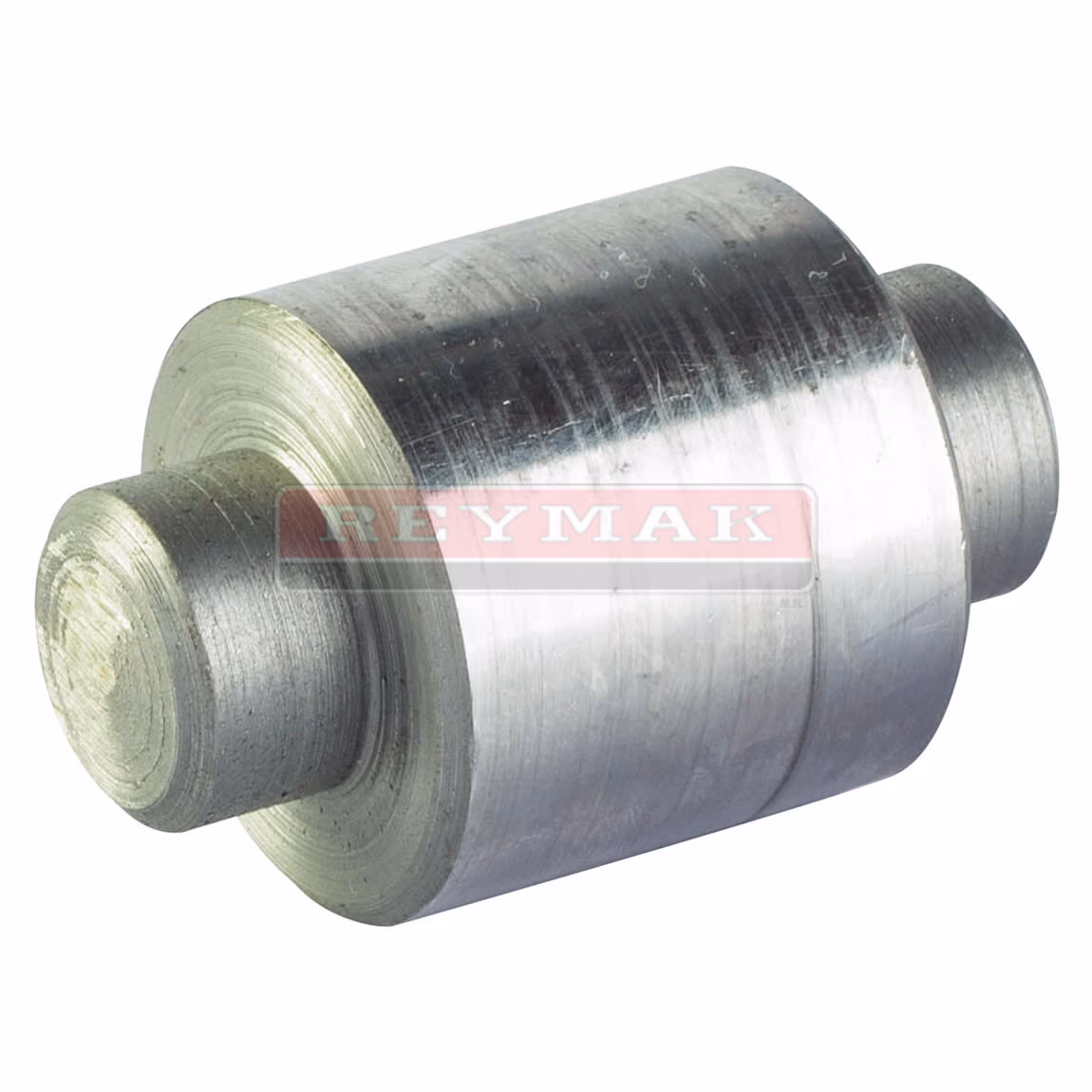

Las dimensiones de un rodillo para zapata de freno pueden variar significativamente dependiendo del modelo de vehículo y del tipo específico de sistema de frenos. Sin embargo, para un rodillo sin acabado en crudo, es decir, antes de cualquier proceso de rectificado o pulido final, podemos encontrar medidas específicas que nos dan una idea de su tamaño. Por ejemplo, un rodillo para zapata de freno sin acabado en crudo podría presentar las siguientes características:
- Diámetro mayor: 1 pulgada (aproximadamente 25.4 mm)
- Diámetro menor: 23/32 pulgadas (aproximadamente 18.25 mm)
- Largo: 2 pulgadas 3/16 (aproximadamente 55.56 mm)
Estas medidas indican que el rodillo puede tener una forma ligeramente cónica o escalonada, lo cual es común para asegurar un ajuste preciso y una función específica dentro del ensamblaje de la zapata. El acabado final es crucial para la durabilidad y la reducción de la fricción, ya que una superficie lisa y resistente minimiza el desgaste y prolonga la vida útil del componente y del sistema de frenos en general.
El Seguidor de Rodillo: Un Pilar de la Transmisión de Movimiento
Más allá del ámbito automotriz, los seguidores de rodillo son componentes fundamentales en una vasta gama de aplicaciones mecánicas e industriales. Un seguidor de rodillo es esencialmente un tipo de rodamiento especializado diseñado para seguir el perfil de una leva o una pista, convirtiendo el movimiento de rotación en un movimiento lineal o viceversa, y transmitiendo cargas con mínima fricción.
La interacción entre un seguidor de rodillo y una leva es un ejemplo clásico de contacto cilíndrico elástico. Cuando dos cuerpos cilíndricos, axialmente cortos, están expuestos a rodadura pura o a una combinación de rodadura y carga tangencial, experimentan una deformación en la dirección normal (eje z-z). Esta deformación es un aspecto crítico de su diseño y rendimiento, ya que afecta la distribución de las tensiones, la vida útil del componente y la precisión del movimiento.
Los seguidores de rodillo están diseñados para soportar altas cargas radiales y, en algunos casos, axiales. Su construcción robusta, que a menudo incluye un rodamiento de agujas o de bolas interno, les permite operar a velocidades elevadas y con una alta precisión. Su superficie exterior, el rodillo propiamente dicho, está diseñada para ser extremadamente dura y resistente al desgaste, garantizando un contacto suave y eficiente con la leva o la pista.
La Física Detrás de la Deformación en Seguidores de Rodillo
La comprensión de la deformación en el contacto entre el seguidor de rodillo y la leva es vital para el diseño de sistemas mecánicos eficientes y duraderos. Investigadores como Xiao et al. (2021) y Jackson et al. (2013) han contribuido significativamente al estudio de este fenómeno, proporcionando expresiones matemáticas para el cálculo de la deformación. Estos modelos consideran factores como las propiedades elásticas de los materiales, la geometría de los cuerpos en contacto y la magnitud de las cargas aplicadas. La capacidad de predecir y gestionar esta deformación es crucial para:
- Optimizar el diseño: Asegurando que los componentes puedan soportar las cargas esperadas sin fallar prematuramente.
- Mejorar la precisión: Minimizando las desviaciones del movimiento ideal causadas por la deformación.
- Extender la vida útil: Reduciendo las tensiones y el desgaste en los puntos de contacto.
La tribología, la ciencia de la fricción, el desgaste y la lubricación, juega un papel preponderante en el estudio de los seguidores de rodillo. Un lubricante adecuado y un diseño que minimice el estrés de contacto son esenciales para maximizar la eficiencia y la durabilidad de estos componentes.
Rodillo para Zapata de Freno vs. Seguidor de Rodillo: Una Comparación
Aunque ambos componentes comparten la palabra 'rodillo' en su nombre y ambos implican movimiento de rodadura, sus funciones y contextos de aplicación son bastante distintos. Es importante entender estas diferencias para apreciar la especificidad de cada diseño.
| Característica | Rodillo para Zapata de Freno | Seguidor de Rodillo |
|---|---|---|
| Función Principal | Facilitar el movimiento suave de la zapata de freno, reduciendo fricción y desgaste interno en el sistema de frenado de tambor. | Convertir movimiento rotatorio en lineal, seguir perfiles de levas o pistas, transmitir cargas, y minimizar fricción en sistemas de levas y transportadores. |
| Aplicación Típica | Sistemas de frenos de tambor en automóviles y vehículos comerciales. | Maquinaria industrial, sistemas de levas, equipos de automatización, transportadores, bombas, motores. |
| Tipo de Movimiento | Rodadura y deslizamiento limitado para guiar la zapata. | Rodadura pura o rodadura con deslizamiento bajo carga, siguiendo un perfil definido. |
| Carga Soportada | Principalmente cargas de compresión y fricción lateral debido al movimiento de la zapata. | Altas cargas radiales y/o axiales, diseñado para soportar impactos y vibraciones. |
| Dimensiones (Ejemplo) | Diámetro mayor: 1", Diámetro menor: 23/32", Largo: 2 3/16" (para versiones sin acabado). | Extremadamente variables, desde milímetros hasta varias pulgadas, dependiendo de la aplicación y la carga. |
| Precisión Requerida | Buena precisión para asegurar el correcto funcionamiento del freno. | Alta precisión en la trayectoria y el posicionamiento, crucial para la sincronización y el rendimiento de la máquina. |
| Entorno Operativo | Sometido a calor y residuos de fricción del frenado. | Puede operar en entornos de alta velocidad, altas temperaturas y/o presencia de contaminantes. |
Como se observa, el rodillo para zapata de freno es un componente muy específico dentro de un sistema de frenado, mientras que el seguidor de rodillo es un elemento mecánico más versátil y genérico, adaptable a un sinfín de aplicaciones donde se requiere seguir una trayectoria o transmitir una fuerza de manera eficiente.
La Importancia de la Calidad y el Mantenimiento
Independientemente de su aplicación, la calidad de fabricación y el mantenimiento adecuado son críticos para el rendimiento y la durabilidad tanto de los rodillos para zapatas de freno como de los seguidores de rodillo. La selección de materiales adecuados, como aceros de alta resistencia y tratamientos térmicos específicos, es fundamental para dotar a estos componentes de la dureza y resistencia al desgaste necesarias.
En el caso de los frenos, un rodillo desgastado o dañado puede llevar a un frenado ineficaz, ruidos molestos (chirridos o rechinidos) y un desgaste prematuro de otras partes del sistema. La inspección periódica durante el mantenimiento del vehículo es crucial para identificar y reemplazar estos componentes antes de que causen problemas mayores.
Para los seguidores de rodillo en maquinaria industrial, la lubricación adecuada es un factor determinante. Una lubricación insuficiente o incorrecta puede llevar a un aumento drástico de la fricción, sobrecalentamiento, desgaste acelerado y, en última instancia, a la falla prematura del rodamiento. Además, la alineación precisa y la correcta instalación son vitales para evitar cargas anómalas que puedan acortar su vida útil.
Preguntas Frecuentes sobre Rodillos y Seguidores
¿Por qué es importante el rodillo de la zapata de freno?
El rodillo de la zapata de freno es crucial porque permite que la zapata se mueva y se expanda suavemente contra el tambor de freno al frenar. Sin él, o si está dañado, la zapata podría atascarse, generar fricción excesiva en el pivote, o causar un frenado ineficaz y ruidoso, comprometiendo la seguridad.
¿Qué pasa si un rodillo de zapata de freno está desgastado?
Si un rodillo de zapata de freno está desgastado, puede provocar un movimiento irregular de la zapata, lo que resulta en un frenado inconsistente, ruidos como chirridos o rechinidos, un desgaste prematuro de las pastillas o zapatas, y una reducción general en la eficacia del sistema de frenado.
¿Son lo mismo un rodillo de zapata y un seguidor de rodillo?
No, no son lo mismo. Aunque ambos son componentes cilíndricos que ruedan, su función principal y sus aplicaciones difieren. El rodillo de zapata de freno es específico para sistemas de frenado de tambor, facilitando el movimiento de la zapata. Un seguidor de rodillo es un componente más genérico, utilizado en sistemas de levas y transportadores para transformar movimiento o transmitir cargas con baja fricción.
¿Dónde se usan comúnmente los seguidores de rodillo?
Los seguidores de rodillo se utilizan ampliamente en maquinaria industrial, sistemas de levas (por ejemplo, en motores de combustión interna, máquinas herramienta), equipos de automatización, sistemas de transporte y cintas transportadoras, impresoras, y en cualquier aplicación donde se necesite seguir una trayectoria específica o transmitir una fuerza de manera eficiente con mínima fricción.
¿Cómo se calcula la deformación en un seguidor de rodillo?
La deformación en un seguidor de rodillo en contacto cilíndrico elástico se calcula utilizando expresiones matemáticas derivadas de la mecánica de contacto. Estas ecuaciones consideran las propiedades elásticas de los materiales (como el módulo de Young y el coeficiente de Poisson), la geometría de los cuerpos en contacto (radios de curvatura) y la magnitud de las cargas aplicadas. Investigadores como Xiao et al. y Jackson et al. han desarrollado modelos detallados para este propósito, fundamentales para el diseño y análisis de estos componentes.
Conclusión
Los rodillos para zapatas de freno y los seguidores de rodillo, a pesar de su tamaño relativamente pequeño, son ejemplos perfectos de cómo la ingeniería de precisión en componentes discretos puede tener un impacto masivo en el rendimiento y la seguridad de sistemas complejos. Desde asegurar un frenado suave y seguro en nuestros vehículos hasta garantizar el movimiento preciso y eficiente en la maquinaria industrial más avanzada, estos 'pequeños gigantes' son indispensables.
Comprender sus características, dimensiones y la física subyacente de su funcionamiento no solo es fascinante, sino también fundamental para el diseño, el mantenimiento y la optimización de cualquier sistema mecánico. La inversión en componentes de calidad y un mantenimiento riguroso son la clave para aprovechar al máximo el potencial de estos elementos cruciales, garantizando operaciones fiables y una mayor vida útil para la maquinaria en la que residen.
