Asentamientos Diferenciales: Reparación y Estabilidad

La estabilidad de una edificación es el pilar fundamental de la seguridad y el valor de cualquier propiedad. Sin embargo, a veces, este pilar puede verse comprometido por fenómenos como los asentamientos diferenciales. Si has notado grietas inexplicables en tus paredes o desajustes en puertas y ventanas, es posible que tu estructura esté experimentando un asentamiento, una condición que, si no se aborda a tiempo, puede acarrear consecuencias graves. Comprender qué son, por qué ocurren y, lo más importante, cómo repararlos, es crucial para proteger tu inversión y la seguridad de quienes habitan el espacio.

¿Qué son los Asentamientos Diferenciales y por qué son un Peligro?

El Código Técnico de la Edificación (CTE) define un asentamiento diferencial como la diferencia de asiento entre dos puntos cualesquiera de la cimentación de una estructura. En términos más sencillos, significa que una parte de tu edificio se está hundiendo más que otra, generando tensiones y deformaciones que se manifiestan visiblemente.

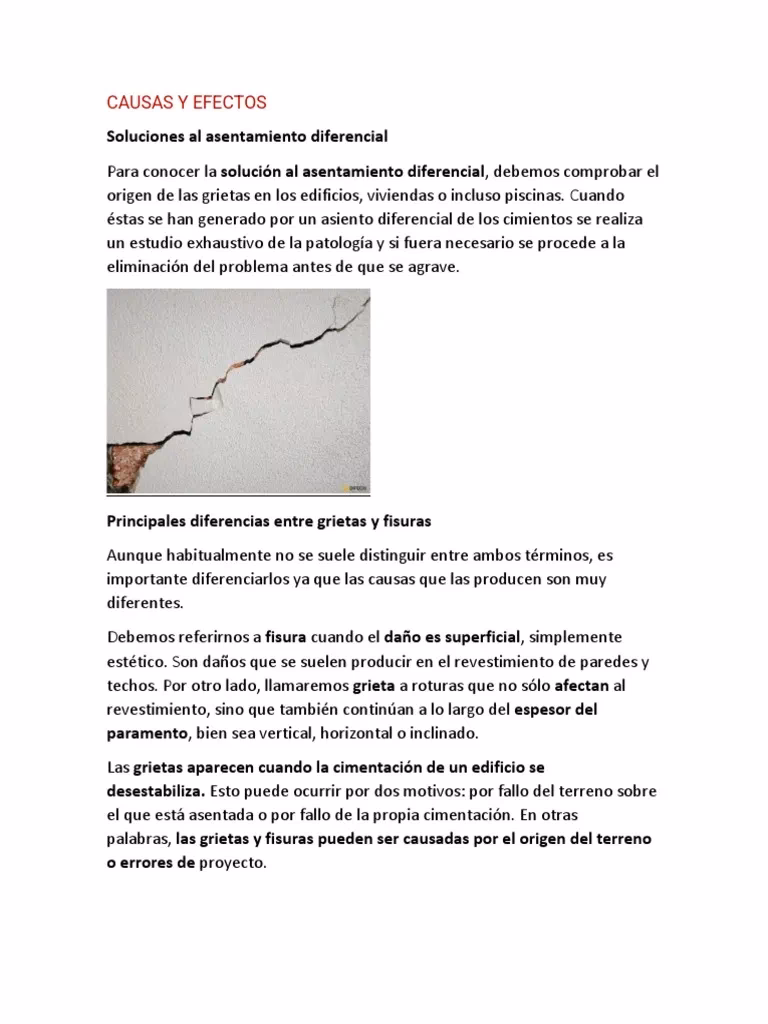

Grietas vs. Fisuras: La Diferencia Crucial

Aunque a menudo se usan indistintamente, existe una distinción fundamental entre grietas y fisuras que es vital para un diagnóstico correcto:

• Fisura: Se refiere a un daño superficial, meramente estético, que afecta únicamente al revestimiento de paredes y techos (yeso, pintura, estuco). Suelen ser finas y no comprometen la integridad estructural.
• Grieta: Es una rotura más profunda que atraviesa todo el espesor de la pared, afectando no solo el revestimiento sino también el elemento estructural subyacente. Las grietas estructurales son una señal inequívoca de que la cimentación de la edificación se ha desestabilizado, ya sea por fallos en la propia cimentación o en el terreno de apoyo. Estas son las que requieren atención urgente y profesional.

La presencia de grietas estructurales no es solo un problema estético; es una advertencia de que la cimentación de tu hogar está bajo estrés. Si no se actúa con rapidez, pueden surgir problemas adicionales como deformación de marcos de puertas y ventanas, goteras, roturas de tuberías y, en los casos más extremos, un peligro inminente para la estabilidad general de la estructura y la seguridad de sus ocupantes.

Las Múltiples Caras de un Problema: Causas Comunes del Asentamiento Diferencial

Los asentamientos diferenciales pueden ser consecuencia de una variedad de factores, tanto relacionados con el terreno como con el diseño o las modificaciones de la estructura. Identificar la causa raíz es el primer paso indispensable para una solución efectiva. Las causas más comunes incluyen:

• Cálculo incorrecto de la estructura: Un diseño de cimentación deficiente que no considera adecuadamente las cargas del edificio o las características del suelo.
• Apoyo de la cimentación sobre terrenos con diferentes características geotécnicas: Si una parte de la cimentación se asienta sobre roca y otra sobre arcilla blanda, la diferencia en la capacidad portante del suelo provocará un asentamiento desigual.
• Apoyo de la cimentación sobre terreno de relleno no compactado: Los rellenos no compactados adecuadamente pueden consolidarse con el tiempo bajo el peso del edificio, causando hundimientos.
• Descenso del nivel freático: La disminución del nivel de agua subterránea puede provocar la consolidación de suelos cohesivos o la pérdida de soporte en suelos granulares, llevando a asentamientos.
• Lavado del terreno por filtraciones de agua: Fugas de tuberías, drenajes defectuosos o inundaciones pueden erosionar el suelo bajo la cimentación, arrastrando partículas finas y dejando vacíos.
• Desecación del terreno en período estival: En suelos arcillosos, las altas temperaturas y las sequías prolongadas pueden causar una contracción significativa del suelo, retirando soporte a la cimentación.
• Sobrecarga por sobreelevación o modificaciones estructurales sin refuerzo previo de las cimentaciones: Añadir pisos, piscinas o estructuras pesadas sin adaptar la cimentación puede exceder su capacidad portante.
• Excavaciones realizadas en las proximidades de las cimentaciones: Las excavaciones cercanas pueden desestabilizar el suelo de apoyo de una cimentación existente, especialmente si no se toman las precauciones adecuadas.
• Cercanía de árboles al inmueble: Las raíces de árboles grandes pueden extraer una cantidad significativa de humedad del suelo, provocando la desecación y contracción del mismo, o incluso ejercer presión directa sobre la cimentación.
• Vibraciones inducidas por tráfico pesado o ferroviario: Las vibraciones constantes pueden provocar la densificación de suelos granulares sueltos o la fatiga de los materiales de la cimentación, contribuyendo a los asentamientos.

El Diagnóstico es Clave: Antes de Actuar, Entender

Ante la aparición de grietas, la primera y más importante acción es recabar toda la información posible: el historial de las grietas (cuándo aparecieron, cómo han evolucionado), las características del terreno (si hay estudios geotécnicos), y la tipología de la estructura afectada. Un técnico experto debe ser el encargado de valorar las grietas, actuando con cierta rapidez. La solución no consiste solamente en reparar las grietas superficialmente, sino en atacar la causa raíz para evitar que vuelvan a aparecer en el futuro.

Soluciones Avanzadas para la Estabilidad de su Edificio

Las soluciones a los asentamientos diferenciales son diversas y deben ser personalizadas, dependiendo de la causa identificada, el tipo de terreno y la tipología de la edificación. Las intervenciones modernas buscan ser lo menos invasivas posible, minimizando el impacto en la vida de los ocupantes y en la estructura misma.

1. Recalce de Cimentaciones con Micropilotes Hincados (PushPile)

Esta técnica es ideal para transferir las cargas de las estructuras a estratos de terreno más profundos y resistentes. Es un método de baja invasividad y reducido impacto. Pero, ¿en qué consiste exactamente?

• Principio: Permite que la carga del edificio se apoye en un estrato de suelo más competente que se encuentra a mayor profundidad, evitando que el peso siga recayendo sobre el suelo inestable.
• Instalación: Se realiza mediante el hincamiento de elementos modulares metálicos (micropilotes) utilizando un gato hidráulico. Durante este proceso, se monitorea continuamente la presión aplicada sobre el micropilote. Esto asegura que se ha alcanzado el firme, es decir, el estrato de suelo con la capacidad portante necesaria, en cada punto de apoyo.
• Conexión: La unión entre los nuevos micropilotes y la cimentación existente se realiza a través de placas metálicas. Es crucial que, antes de esta unión definitiva, se apliquen cargas próximas a las de trabajo para reducir el asentamiento primario a corto plazo, garantizando la estabilidad inmediata de la estructura.

Los micropilotes hincados son una solución robusta y duradera, especialmente indicada cuando la causa del asentamiento reside en un suelo superficial débil o de baja capacidad portante.

2. Consolidación del Terreno con Inyección de Resinas Expansivas (ValveSystem)

Cuando el problema radica en la falta de compactación o la baja densidad del terreno de apoyo, la inyección de resinas expansivas ofrece una solución innovadora y eficaz. ¿Cómo funciona esta tecnología?

• Principio: Consiste en inyectar resinas especiales que, al expandirse, compactan el terreno bajo la cimentación. Esta expansión no solo densifica el suelo, sino que también permite un levantamiento milimétrico de la estructura, corrigiendo el asentamiento.
• Ejecución: Se emplean tubos de inyección equipados con válvulas de goma. Estas válvulas se abren bajo presiones determinadas, permitiendo que la resina se distribuya de manera homogénea y controle la compactación de todo el terreno objeto de la intervención.
• Control: Durante todo el proceso de inyección de las resinas expansivas, se comprueba de forma continua el flujo de resina, la presión de inyección y el levantamiento de la estructura. Este monitoreo en tiempo real es fundamental para asegurar el mejor resultado posible, evitando sobre-elevaciones y garantizando una densificación uniforme del suelo.

Esta técnica es particularmente útil para mejorar las propiedades mecánicas de suelos deficientes, logrando una mayor capacidad portante y eliminando vacíos o zonas de baja densidad.

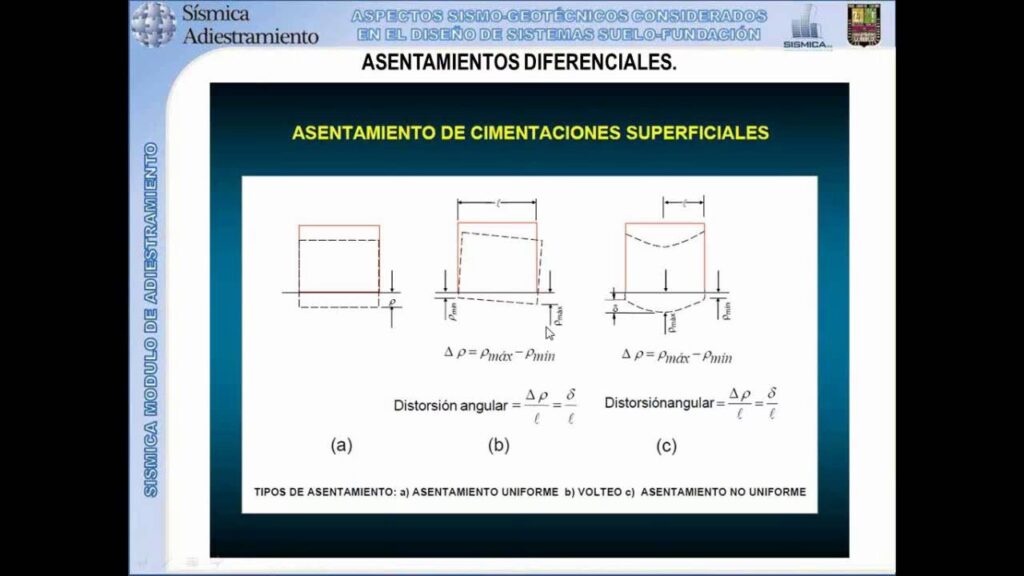

¿Existe un Límite? Asentamientos Admisibles en Cimentaciones

Históricamente, se han establecido ciertos límites para los asentamientos totales admisibles en las cimentaciones, con el fin de asegurar el estado límite de servicio de las estructuras. Por ejemplo, hasta hace relativamente poco tiempo, era frecuente asumir un límite de 2.5 cm de asentamiento para zapatas aisladas y de 5 cm para losas.

Es crucial entender que estos valores son guías y no reglas absolutas. La tolerancia de una estructura a los asentamientos diferenciales depende de muchos factores, incluyendo el tipo de estructura, sus materiales, la presencia de juntas de dilatación y la capacidad de redistribución de esfuerzos. Un asentamiento de 2.5 cm en una estructura rígida puede ser más problemático que un asentamiento mayor en una estructura flexible. Por ello, la evaluación por parte de un ingeniero geotécnico o estructural es indispensable para determinar si un asentamiento es admisible o requiere intervención.

Preguntas Frecuentes (FAQ) sobre Asentamientos Diferenciales

P: ¿Cuál es el primer paso si veo grietas en mi casa?

R: El primer paso es contactar a un profesional cualificado, como un ingeniero estructural o geotécnico. Ellos podrán evaluar la magnitud de las grietas, determinar si son superficiales (fisuras) o estructurales, e identificar la causa raíz del problema.

P: ¿Todas las grietas son peligrosas?

R: No, no todas las grietas indican un problema estructural grave. Las fisuras superficiales son comunes y a menudo se deben a movimientos térmicos, contracción de materiales o asentamientos menores no estructurales. Sin embargo, las grietas que son anchas, se extienden a través de la pared, tienen un patrón diagonal o de escalera, o continúan creciendo, deben ser evaluadas por un experto.

P: ¿Cuánto tiempo tarda en repararse un asentamiento diferencial?

R: El tiempo de reparación varía significativamente según la causa del asentamiento, el tamaño de la estructura y la técnica de solución empleada. Las intervenciones con inyección de resinas pueden ser relativamente rápidas (días), mientras que el recalce con micropilotes puede llevar más tiempo (semanas), dependiendo de la complejidad y el número de puntos de intervención. Un profesional le proporcionará una estimación más precisa tras la evaluación.

P: ¿Puedo intentar reparar las grietas yo mismo?

R: No se recomienda. Si las grietas son estructurales, rellenarlas superficialmente sin abordar la causa subyacente solo enmascarará el problema, permitiendo que la patología progrese y se agrave. La reparación de asentamientos diferenciales requiere conocimientos técnicos especializados y equipos específicos para garantizar una solución duradera y segura.

P: ¿Es muy costosa la reparación de asentamientos diferenciales?

R: El costo depende de la complejidad y el alcance del problema. Sin embargo, es importante verlo como una inversión necesaria para la seguridad y el valor a largo plazo de su propiedad. Ignorar un asentamiento diferencial puede llevar a daños mucho más costosos en el futuro, e incluso a la pérdida total de la habitabilidad.

Conclusión

Los asentamientos diferenciales son un desafío serio para la estabilidad de cualquier edificación, pero no son insuperables. Con un diagnóstico preciso y la aplicación de técnicas de ingeniería avanzadas como los micropilotes hincados o las resinas expansivas, es posible restaurar la seguridad y la integridad de la estructura. La clave reside en la acción temprana y la elección de profesionales cualificados que puedan ofrecer una solución personalizada y definitiva. Proteger la cimentación de su hogar es proteger su futuro y el de su patrimonio.
