Zapatas Aisladas: Cimientos Sólidos para Tu Obra

En el vasto universo de la construcción, donde cada elemento cumple una función vital, las cimentaciones son, sin duda, el alma de cualquier edificación. Son la conexión fundamental entre la estructura y el terreno, encargadas de transmitir las cargas de manera segura y uniforme. Dentro de esta categoría esencial, las zapatas aisladas de concreto reforzado se erigen como protagonistas indiscutibles, siendo una de las soluciones más comunes y eficientes para garantizar la estabilidad de pilares individuales.

Pero, ¿qué son exactamente estas zapatas, y por qué su diseño y construcción son tan críticos? Acompáñanos en este recorrido detallado para desentrañar los misterios de estos elementos estructurales, comprendiendo su propósito, sus tipos, los complejos cálculos que las rigen y el meticuloso proceso para llevarlas a la realidad del terreno.

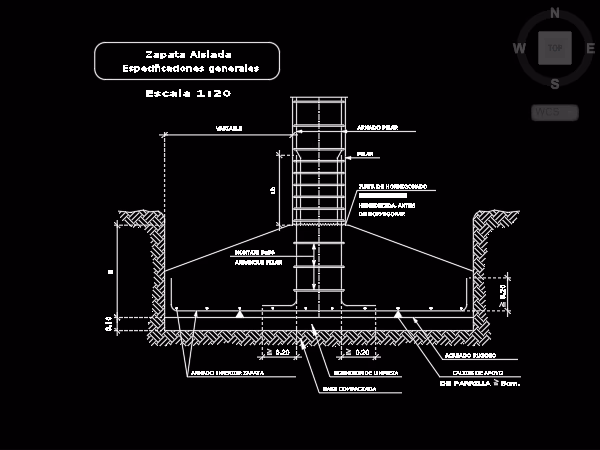

¿Qué son las Zapatas Aisladas de Concreto Reforzado?

Las zapatas aisladas son un tipo de cimentación superficial diseñada para soportar las cargas de un único pilar o columna y distribuirlas sobre una superficie de terreno lo suficientemente grande como para que la presión transmitida sea menor que la capacidad portante del suelo. Están fabricadas predominantemente con concreto reforzado, lo que significa que el concreto (que resiste bien la compresión) se combina con barras de acero (armaduras) que resisten las fuerzas de tensión, creando un elemento robusto y duradero.

Su aplicación principal se da en terrenos de buena calidad o cuando la excentricidad de la carga del pilar es pequeña o moderada. Esto las hace particularmente adecuadas para los pilares no perimetrales de un edificio, donde las cargas tienden a ser más centradas y el riesgo de vuelco es menor. La elección de una zapata aislada no es arbitraria; responde a un análisis exhaustivo del terreno y de las características de la estructura a soportar, buscando siempre la solución más eficiente y segura.

Tipos de Zapatas Aisladas: Una Clasificación Crucial

Aunque el concepto básico de la zapata aislada es sencillo, su diseño puede variar significativamente en función de factores como la relación entre su canto (espesor) y su vuelo (longitud máxima libre), así como la ubicación de la carga vertical respecto a su centro geométrico. Entender estas clasificaciones es fundamental para su correcto dimensionamiento y aplicación.

Según su Rigidez y Deformabilidad:

• Zapatas Rígidas o Poco Deformables: Son aquellas en las que el canto es considerablemente grande en proporción a su vuelo. Esto les confiere una alta rigidez, distribuyendo las cargas de manera casi uniforme sobre el terreno. El ángulo de dispersión de la carga dentro de la zapata es relativamente amplio, lo que permite que el esfuerzo se disipe de forma efectiva antes de llegar al suelo.
• Zapatas Flexibles o Deformables: En contraste, estas zapatas tienen un canto menor en relación con su vuelo, lo que las hace más propensas a la deformación. La distribución de la carga sobre el terreno no es tan uniforme como en las rígidas, y su diseño requiere un análisis más detallado de las deformaciones y tensiones internas.

Para ilustrar mejor, podemos comparar sus características clave:

Según la Excentricidad de la Carga:

• Zapatas Centradas: Son las más ideales, donde el esfuerzo vertical del pilar incide directamente sobre el centro geométrico de la zapata. Esto asegura una distribución de presiones más homogénea y minimiza los riesgos de vuelco o asentamientos diferenciales.
• Zapatas Excéntricas: Se presentan cuando la carga del pilar no se aplica en el centro geométrico de la zapata, generando un momento flector adicional. Esto es común en pilares de borde o esquina, donde la zapata no puede extenderse libremente en todas las direcciones. Su diseño es más complejo y a menudo requieren una viga de atado (riostra) para contrarrestar el momento.
• Zapatas Irregulares: Son aquellas que, por diversas razones (espacio, forma del pilar, interferencias), no tienen una geometría regular (cuadrada o rectangular). Su diseño exige un análisis cuidadoso de la distribución de tensiones.
• Zapatas Colindantes (o Combinadas): Aunque la zapata aislada es por definición para un solo pilar, el texto menciona que en caso de una junta estructural con soporte duplicado (dos pilares muy cercanos), se puede optar por una sola zapata para ambos soportes. Esto se asemeja a una zapata combinada, pero en el contexto de dos pilares con una junta. Es una solución práctica para evitar la superposición de cimentaciones o para manejar situaciones donde el espacio es limitado.

La Importancia del Diseño: ¿Qué se Necesita para Dimensionar una Zapata Aislada?

El correcto dimensionamiento de una zapata aislada no es una tarea sencilla; requiere un conocimiento profundo de la mecánica de suelos, la resistencia de materiales y las normativas de construcción. El objetivo es asegurar que la zapata sea capaz de soportar todas las cargas sin fallar y que los asentamientos del terreno sean aceptables y uniformes, evitando problemas estructurales en el futuro.

Para ello, se realizan varias comprobaciones críticas:

• Capacidad Portante de Hundimiento: Se verifica que la presión transmitida por la zapata al terreno no exceda la capacidad máxima que el suelo puede soportar sin fallar por corte o hundimiento.
• Estado de Equilibrio (Deslizamiento y Vuelco): Se asegura que la zapata no se deslice horizontalmente ni vuelque debido a cargas laterales o momentos excéntricos.
• Comprobación Resistente de la Propia Zapata: Se verifica que el concreto y el acero dentro de la zapata puedan resistir las tensiones y esfuerzos internos (flexión, cortante, punzonamiento) sin fallar.
• Asentamiento Diferencial: Se analiza que el asentamiento de la zapata sea compatible con el de las zapatas contiguas, minimizando las deformaciones diferenciales que podrían dañar la estructura.

El Rol Crucial del Informe Geotécnico

El punto de partida para cualquier diseño de cimentación es el informe geotécnico. Este documento es una investigación exhaustiva de las propiedades del suelo en el sitio de construcción. Proporciona información vital como la resistencia a compresión de los diferentes estratos, la presencia de niveles freáticos, la estratigrafía del terreno y otros datos relevantes. A partir de este informe, los ingenieros pueden decidir el estrato de apoyo más adecuado para la zapata, considerando la heterogeneidad del terreno y el costo de construcción.

La profundidad del plano de apoyo de la zapata se fija basándose en este informe. Es fundamental que esta profundidad sea suficiente para que el comportamiento del terreno bajo el cimiento no se vea alterado por variaciones del nivel freático o por riesgos debidos a las heladas. En zonas afectadas por estas variables, es conveniente alcanzar una profundidad mínima de 50 a 80 cm por debajo de la cota superficial.

Parámetros Clave para el Cálculo de Zapatas Aisladas

El proceso de cálculo de una zapata aislada es una secuencia lógica de pasos que involucra la consideración de múltiples parámetros. Estos datos son la base sobre la cual se construye todo el diseño:

• Datos Generales:
  • Sección de Columna: Dimensiones del pilar que la zapata soportará.
  • Carga Muerta (CM): Peso propio de la estructura y elementos fijos.
  • Carga Viva (CV): Cargas variables como personas, mobiliario, etc.
  • Capacidad Portante del Suelo: Resistencia máxima del terreno, obtenida del informe geotécnico.
  • Profundidad de Desplante: Nivel al que se ubicará la base de la zapata.
  • Peso Específico del Terreno: Densidad del suelo.
  • Resistencia del Concreto de la Zapata (f'c): Calidad del concreto a utilizar.
  • Sobrecarga del Piso: Cargas adicionales sobre el nivel del terreno, como pavimentos o rellenos.
  • Resistencia del Acero (fy): Límite elástico del acero de refuerzo.
  • Recubrimiento: Espesor de concreto que protege las armaduras del ambiente.
  • Diámetro de las Varillas de Refuerzo: Calibre de las barras de acero a utilizar.

Pasos Metodológicos en el Diseño de una Zapata Aislada

Una vez recopilados los datos, el diseño sigue una serie de pasos secuenciales y verificaciones constantes:

1. Cálculo de la Reacción Neta del Terreno: Se determina la presión efectiva que la zapata ejercerá sobre el suelo, considerando las cargas de la estructura y el peso propio de la zapata y el relleno.
2. Dimensionamiento de la Altura 'h' de la Zapata por Punzonamiento: Esta es una de las verificaciones más críticas. El punzonamiento es un tipo de falla por cortante que ocurre cuando el pilar intenta "perforar" la zapata. Se calcula la altura mínima necesaria para resistir este esfuerzo, asegurando que la zapata tenga suficiente peralte para distribuir adecuadamente la carga.
3. Diseño en el Sentido Longitudinal (Diseño por Flexión): Se determina la armadura necesaria para resistir los momentos flectores que se generan en la zapata debido a la distribución de cargas. Se verifica el acero mínimo requerido por normativa y se calcula la cantidad de varillas y su disposición.
4. Diseño en el Sentido Transversal (Diseño por Flexión): Similar al paso anterior, pero para la otra dirección de la zapata. También se verifica el acero mínimo y se calcula el refuerzo necesario.
5. Longitud de Desarrollo del Refuerzo: Se calcula la longitud mínima que deben tener las varillas de refuerzo para anclarse correctamente en el concreto y desarrollar su resistencia a la tracción. Esto evita que las varillas se salgan o fallen prematuramente.
6. Transferencia del Aplastamiento sobre la Columna: Se verifica que la base de la columna no aplaste el concreto de la zapata en el punto de contacto debido a las altas concentraciones de carga.
7. Resistencia al Aplastamiento en el Concreto de la Cimentación: Se asegura que el concreto de la zapata tenga la resistencia adecuada para soportar las presiones de contacto con el terreno y las cargas transmitidas desde la columna.

Es importante destacar que, en cada uno de estos pasos, se realizan verificaciones con condicionantes que deben cumplirse para poder avanzar en el cálculo. Este proceso iterativo asegura que el diseño cumpla con todas las normativas de seguridad y funcionalidad.

Proceso Constructivo: De la Excavación al Concreto Final

El diseño de una zapata aislada cobra vida en la obra a través de un proceso constructivo meticuloso. Aunque el texto proporcionado se centra más en el diseño, podemos inferir y complementar los pasos generales de construcción de cimentaciones:

1. Excavación: Se realiza la excavación del terreno hasta la profundidad de desplante especificada en los planos, asegurando que el fondo de la excavación sea plano y firme.
2. Preparación del Fondo: Antes de verter el concreto principal, es fundamental disponer en el fondo de la excavación una capa de hormigón pobre (concreto de baja resistencia o solado) de aproximadamente 5 cm de espesor. Esta capa tiene múltiples propósitos: nivelar la superficie, proteger el acero de refuerzo del contacto directo con el suelo (evitando la corrosión) y servir como una superficie limpia para el marcado y la colocación de las armaduras. Además, el plano de apoyo de la zapata debe quedar empotrado al menos 10 cm en el estrato del terreno, lo que ayuda a prevenir deslizamientos.
3. Colocación de la Armadura: Una vez fraguado el hormigón pobre, se colocan las mallas de acero de refuerzo según el diseño, asegurando el recubrimiento adecuado con separadores. La precisión en la colocación de las varillas es fundamental para que la zapata desarrolle la resistencia para la que fue diseñada.
4. Vertido del Concreto: Se procede al vertido del concreto. Para las zapatas, la mayor parte de las instrucciones recomiendan usar hormigón de consistencia plástica, con áridos (grava) de un tamaño alrededor de 40 mm, lo que facilita su compactación y asegura una buena homogeneidad. Durante el vertido, se debe vibrar el concreto para eliminar burbujas de aire y asegurar su densidad y resistencia.
5. Curado del Concreto: Después del vertido, el concreto debe ser curado adecuadamente (manteniéndolo húmedo) para que alcance su resistencia de diseño y evitar fisuras por retracción.

Un aspecto importante en la construcción es la independencia de los cimientos y las estructuras de los edificios ubicados en terrenos de naturaleza heterogénea o con discontinuidades. Esto asegura que las diferentes partes del edificio tengan cimentaciones estables, evitando que las irregularidades del suelo afecten a la estructura en su conjunto. Además, constructivamente, es conveniente que las instalaciones del edificio (tuberías, cableado) se ubiquen sobre el plano de los cimientos, sin intersectar las zapatas o riostras, para evitar futuros conflictos o daños.

Preguntas Frecuentes sobre Zapatas Aisladas

¿Por qué es tan importante el informe geotécnico para el diseño de zapatas?

El informe geotécnico es la base de todo diseño de cimentación porque proporciona información crucial sobre la capacidad portante, la estratigrafía y otras propiedades del suelo. Sin esta información, sería imposible determinar la profundidad adecuada de la zapata, sus dimensiones o prever cómo reaccionará el terreno ante las cargas, lo que podría llevar a fallas estructurales.

¿Cuándo se prefiere una zapata aislada frente a otros tipos de cimentación?

Las zapatas aisladas se prefieren cuando se tienen pilares individuales, el terreno posee una buena capacidad portante y las cargas son relativamente centradas. Son una opción económica y eficiente en estas condiciones. En contraste, si el suelo es de baja calidad, las cargas son muy elevadas o los pilares están muy juntos, se podrían considerar zapatas combinadas, zapatas corridas o incluso cimentaciones profundas como pilotes.

¿Qué es el punzonamiento en el diseño de zapatas y por qué es una falla crítica?

El punzonamiento es un tipo de falla por cortante que ocurre cuando la columna intenta "perforar" la zapata, concentrando esfuerzos en un área muy pequeña. Es crítica porque es una falla frágil, es decir, ocurre de forma súbita y sin previo aviso, lo que la hace muy peligrosa. Por eso, su verificación es uno de los pasos más importantes y determinantes en el cálculo del espesor de la zapata.

¿Es lo mismo una zapata rígida que una zapata flexible?

No, no son lo mismo. La diferencia radica en la relación entre el espesor (canto) de la zapata y su voladizo (vuelo). Una zapata rígida es más gruesa en proporción a su tamaño, lo que le permite distribuir las cargas de manera más uniforme sobre el terreno y tener menos deformaciones. Una zapata flexible es más delgada y se deforma más, por lo que su diseño y análisis son más complejos, considerando la interacción suelo-estructura.

¿Qué se debe evitar al colocar instalaciones (tuberías, cables) cerca de zapatas?

Es crucial evitar que las instalaciones intersecten o pasen a través de las zapatas o las riostras. Esto se debe a que las perforaciones o cortes en estos elementos estructurales pueden comprometer su integridad y reducir su capacidad de carga. Lo ideal es que las instalaciones discurran por encima del plano de los cimientos, o se prevean pasos específicos durante el diseño si es absolutamente necesario cruzarlos, aunque siempre es mejor evitarlos.

Conclusión

Las zapatas aisladas de concreto reforzado son mucho más que simples bloques de concreto bajo una columna; son componentes ingenieriles complejos y fundamentales que garantizan la estabilidad y durabilidad de nuestras edificaciones. Desde su minucioso diseño, basado en estudios geotécnicos y cálculos precisos de resistencia, hasta su cuidadosa construcción en obra, cada etapa es crucial para asegurar que la estructura permanezca firme y segura a lo largo del tiempo. Comprender su funcionamiento y la ciencia detrás de ellas nos permite apreciar la invisible, pero inquebrantable, base sobre la que se asientan nuestros espacios.
