Zapata Corrida: Profundidad Ideal y Claves de su Éxito

En el vasto universo de la construcción, la elección de una cimentación adecuada es el pilar fundamental sobre el que se erigirá la seguridad y durabilidad de cualquier edificación. Dentro de las diversas opciones disponibles, la zapata corrida emerge como una solución de cimentación superficial de vital importancia, especialmente en terrenos con una resistencia a la compresión media o alta. Caracterizada por su poca profundidad y su presencia predominante en espacios homogéneos, esta estructura de concreto se ubica estratégicamente en la base para soportar el armazón completo de un inmueble. A menudo vista como un prisma robusto que se extiende bajo pilares o muros, su función va mucho más allá de ser un simple soporte; es el ancla que conecta la edificación con el terreno, distribuyendo las cargas de manera eficiente y proporcionando la estabilidad necesaria para resistir el paso del tiempo y las fuerzas externas. En este artículo, exploraremos en detalle qué es una zapata corrida, cuál es su profundidad ideal, sus funciones esenciales, sus innegables ventajas y cómo se diferencia de otros elementos de cimentación, brindándote una guía completa para comprender su relevancia en cualquier proyecto constructivo.

¿Qué es una Zapata Corrida y Cuál es su Rol Esencial?

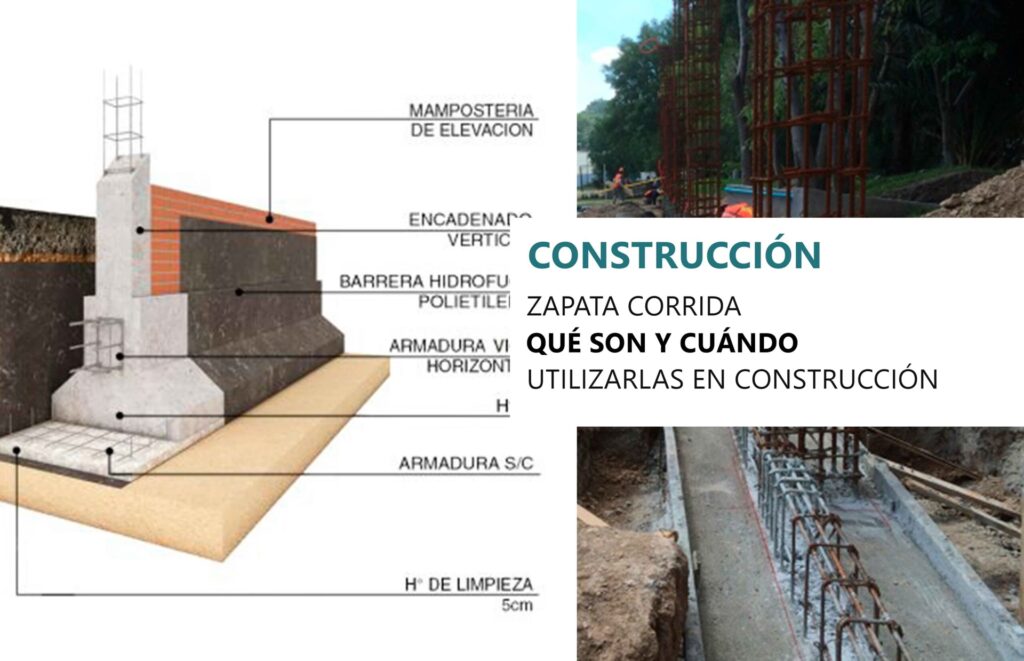

La zapata corrida, también conocida como cimiento corrido, es un elemento estructural diseñado para transmitir las cargas de una edificación de forma continua a lo largo de una línea, como un muro de carga o una serie de columnas alineadas. Se presenta como una base de concreto armado que se extiende de manera longitudinal, funcionando como un apoyo ininterrumpido. Su diseño es ideal para terrenos que poseen una capacidad portante uniforme y suficiente, permitiendo una distribución homogénea de las tensiones generadas por la estructura. Visualmente, se asemeja a un prisma de concreto macizo o reforzado que se sitúa justo debajo de los elementos verticales que conforman el esqueleto de la construcción, tales como muros portantes o hileras de columnas.

La principal función de las zapatas corridas es anclar la estructura al suelo y transmitir de forma segura y eficiente todas las cargas que la edificación genera. Esto incluye no solo el peso propio de la construcción, sino también las cargas de uso (vivas), las cargas permanentes (muertas) y las cargas accidentales (como las sísmicas o las de viento). Al ser un apoyo continuo, estas cimentaciones son indispensables para soportar la linealidad de muros y otros elementos alargados, convirtiéndose en un soporte fundamental que evita la concentración de esfuerzos en puntos específicos. Esta capacidad de distribución de carga en una superficie mayor minimiza la presión puntual sobre el terreno, lo que a su vez reduce el riesgo de asentamientos diferenciales y garantiza la estabilidad general de la obra. Además, al formar una retícula completamente rígida en la base del inmueble, la zapata corrida contribuye significativamente a la solidez y la integridad estructural que cualquier construcción de calidad requiere, actuando como un elemento cohesionador que une y estabiliza todo el conjunto.

Factores Críticos Antes de Implementar una Zapata Corrida

Antes de decidir la implementación de una zapata corrida en un proyecto constructivo, es imperativo realizar una evaluación exhaustiva de diversos factores que pueden influir directamente en su rendimiento y en la seguridad a largo plazo de la estructura. Ignorar estas consideraciones podría derivar en problemas estructurales graves y costosos. A continuación, se detallan los aspectos más importantes a tener en cuenta para asegurar que esta cimentación entregue todo su potencial de soporte y resistencia:

• Capacidad de Carga del Terreno: Este es, sin duda, uno de los factores más determinantes. La suma de todas las cargas que actúan sobre la estructura (cargas vivas, muertas y accidentales) y que son transmitidas por las columnas o muros, junto con el peso propio de la zapata corrida, jamás debe exceder la capacidad de carga admisible del terreno. Es fundamental realizar un estudio geotécnico detallado para determinar con precisión esta capacidad. Un diseño que sobrepase este límite podría provocar fallas por punzonamiento o asentamientos excesivos, comprometiendo la integridad de la edificación.
• Asentamiento Controlado: En suelos que son altamente compresibles o heterogéneos, la preocupación por los asentamientos diferenciales es primordial. Un asentamiento diferencial ocurre cuando diferentes partes de la estructura se asientan a distintas velocidades o magnitudes, lo que puede generar grietas y daños severos en la edificación. Para mitigar este riesgo, el área de las zapatas debe ser cuidadosamente determinada para lograr asentamientos lo más uniformes posible en todas las columnas o a lo largo de los muros. Esto implica un diseño meticuloso que considere las propiedades de compresibilidad del suelo y las cargas esperadas.
• Esfuerzos Cortantes del Concreto: La resistencia del concreto a los esfuerzos cortantes es un aspecto crítico, especialmente debido al efecto de punzonamiento que puede ocurrir en la unión entre la columna o muro y la zapata. Si el concreto no posee la resistencia adecuada, la columna podría literalmente "punzonar" a través de la zapata. Por ello, es esencial asegurar que el diseño y el refuerzo de la zapata sean suficientes para resistir estos esfuerzos, distribuyendo adecuadamente las tensiones y evitando fallas por corte.
• Esfuerzos de Flexión: Las zapatas corridas, al igual que otras cimentaciones, están sujetas a momentos de flexión, particularmente en las "alas" o voladizos que se extienden más allá de las caras de la columna o el muro. El diseño debe considerar el momento máximo aplicado en estas zonas, asegurando que el acero de refuerzo (varillas) esté correctamente dimensionado y colocado para absorber estas tensiones de tracción generadas por la flexión, evitando así fisuras o colapsos en la base.

Tomar en cuenta estos factores no es solo una recomendación, sino una necesidad imperativa para garantizar la seguridad, la estabilidad y la durabilidad de cualquier construcción que dependa de zapatas corridas como su cimentación.

Ventajas Innegables de las Zapatas Corridas en la Construcción

Las zapatas corridas ofrecen una serie de ventajas estructurales y económicas que las hacen una opción atractiva en muchos proyectos de construcción. Su versatilidad y eficiencia las posicionan favorablemente frente a otras soluciones de cimentación, aunque la elección final siempre debe sopesarse con las características específicas del suelo, la magnitud de las cargas de la estructura y las condiciones sísmicas del entorno. A continuación, se detallan algunos de los beneficios más significativos que estos elementos constructivos aportan:

• Distribución de Carga Uniforme: Una de las principales fortalezas de las zapatas corridas es su capacidad para distribuir la carga de la estructura de manera uniforme sobre una superficie considerablemente más grande del suelo. Esta cualidad es crucial porque reduce la presión puntual ejercida sobre el terreno, lo que a su vez minimiza el riesgo de hundimientos localizados o, aún más importante, de asentamientos diferenciales que podrían comprometer la integridad y el plomo de la edificación a lo largo del tiempo.
• Economía en Materiales y Excavación: En comparación con otros tipos de cimentación, como las zapatas aisladas en ciertos contextos, las zapatas corridas pueden resultar más económicas. Esto se debe a que permiten un uso más eficiente del terreno, y en muchos casos, no requieren la misma cantidad de excavación profunda o compleja que otras soluciones. La simplicidad relativa de su encofrado y vertido también puede contribuir a una reducción en los costos de mano de obra y materiales.
• Mayor Estabilidad General: Las zapatas corridas proporcionan una estabilidad superior a las estructuras, especialmente en terrenos con menor consistencia o cuando se manejan cargas significativas y continuas. Al distribuir el peso a lo largo de un área extensa y continua, se minimizan los riesgos de fallas por capacidad portante o de colapsos localizados, ofreciendo una base más robusta y segura para toda la edificación.
• Resistencia a Fuerzas Laterales: Otra ventaja notable es su capacidad inherente para ofrecer una cierta resistencia a las fuerzas laterales. Esto incluye aquellas provocadas por el viento, que ejercen presión sobre la fachada del edificio, y, de manera crucial, las fuerzas sísmicas. Esta resistencia lateral contribuye significativamente a mejorar la seguridad y la resiliencia de la estructura en situaciones adversas, ayudando a disipar y distribuir las energías sísmicas de forma más efectiva.
• Facilidad y Eficiencia en la Construcción: La ejecución de zapatas corridas suele ser un proceso relativamente sencillo y eficiente en comparación con cimentaciones más complejas como las losas de cimentación o los pilotes. Esta simplicidad se traduce en una reducción de los tiempos de construcción y, consecuentemente, en una disminución de los costos de mano de obra, agilizando el avance general del proyecto.
• Versatilidad para Cargas Concentradas y Muros: A diferencia de la zapata aislada, que es más adecuada para elementos ligeros y puntuales, la zapata corrida es excepcionalmente versátil para manejar cargas concentradas más grandes, como las que provienen de columnas muy cargadas o muros continuos de mampostería o concreto. Su diseño lineal se adapta perfectamente a la configuración de estos elementos estructurales.
• Uniformidad en los Asentamientos: La distribución uniforme de la carga sobre el terreno es clave para minimizar los asentamientos diferenciales. Esta característica es de suma importancia para la estabilidad y la integridad de la estructura a largo plazo, previniendo deformaciones y grietas que podrían comprometer tanto la funcionalidad como la estética del edificio.

En resumen, las zapatas corridas son una solución de cimentación robusta, eficiente y económicamente viable que ofrece una base sólida y estable para una amplia gama de construcciones, contribuyendo significativamente a la seguridad y durabilidad de las obras.

La Profundidad Ideal de una Zapata Corrida: Más Allá de un Número

La pregunta sobre la profundidad ideal de una zapata corrida es fundamental en el diseño de cimentaciones. Si bien la zapata corrida se clasifica como una cimentación superficial, lo que implica que su profundidad es relativamente baja en comparación con las cimentaciones profundas, existe un rango óptimo que se considera estándar en muchas construcciones. Por lo general, la profundidad ideal para fundar este tipo de soporte estructural oscila entre los 30 y 55 centímetros. Esta medida suele ser adecuada para estructuras de uno o dos niveles, proporcionando el anclaje y la distribución de carga necesarios sin requerir excavaciones excesivamente profundas, lo que contribuye a la economía del proyecto.

Además de la profundidad, otros parámetros constructivos son importantes. Por ejemplo, es común que se establezca una separación máxima de 4 metros entre los contratrabes que conectan las zapatas corridas, formando así los tableros de losa que contribuyen a la rigidez del conjunto. El espesor de la losa de cimentación asociada a estas zapatas suele ser de aproximadamente 10 centímetros, aunque estos valores pueden variar según el cálculo estructural específico y las cargas del proyecto.

Es crucial entender que la profundidad de 30 a 55 centímetros es una guía general. La realidad es que no existe una profundidad única o universal que se aplique a todas las situaciones. Cada proyecto de construcción es único y presenta requerimientos específicos que deben ser evaluados individualmente. Factores como el tipo de suelo (su capacidad portante, estratigrafía, presencia de agua), la magnitud y naturaleza de la carga de la estructura (ligera, pesada, vibratoria), las condiciones climáticas (heladas, humedad) y las regulaciones locales de construcción juegan un papel determinante en la definición de la profundidad final. Por ejemplo, en zonas con riesgo de heladas, la cimentación debe extenderse por debajo de la línea de congelación para evitar movimientos del suelo. Asimismo, si el suelo superficial es muy blando o expansivo, podría ser necesario aumentar la profundidad para alcanzar estratos más firmes o estables.

Por todo ello, la recomendación más importante es siempre buscar la asesoría de un experto en ingeniería geotécnica o estructural. Un profesional calificado realizará los estudios de suelo pertinentes y los cálculos necesarios para determinar la profundidad y el dimensionamiento exacto de las zapatas corridas, garantizando así la seguridad, la estabilidad y la durabilidad de la edificación en el largo plazo.

Zapata vs. Cimiento: Desentrañando las Diferencias Clave

En el ámbito de la ingeniería civil y la construcción, los términos "zapata" y "cimiento" son fundamentales, pero a menudo se utilizan de manera indistinta, lo que puede llevar a confusión. Aunque ambos se refieren a elementos que soportan y transfieren las cargas de una estructura al suelo, existen diferencias claras y matices importantes que los distinguen. Comprender estas distinciones es esencial para cualquier profesional o entusiasta de la construcción.

La zapata, sin importar su tipo (corrida, aislada, combinada, rígida, maciza o flexible), es un tipo específico de cimentación superficial. Consiste en una base de concreto armado que se extiende en una o dos direcciones, con el propósito fundamental de soportar las cargas concentradas de columnas individuales o las cargas lineales de muros. Su función principal es distribuir estas cargas sobre un área mayor del suelo para reducir la presión y evitar que la estructura se hunda o sufra asentamientos excesivos. Las zapatas se encuentran en la parte superior del suelo o ligeramente por debajo de la superficie, haciendo honor a su clasificación como cimentaciones superficiales.

Por otro lado, el término cimiento es mucho más amplio y abarcador. Se emplea para describir el conjunto global de elementos estructurales cuya función principal es transmitir todas las cargas de una edificación al terreno subyacente de manera segura. Los cimientos pueden incluir una variedad de componentes, y las zapatas son solo uno de ellos. Además, los cimientos se clasifican principalmente en dos categorías según la profundidad a la que se encuentran en el suelo:

• Cimentaciones Superficiales: Son aquellas que se apoyan en las capas superiores del suelo, a poca profundidad. Dentro de esta categoría se encuentran las zapatas (aisladas, corridas, combinadas), las losas de cimentación y las losas nervadas.
• Cimentaciones Profundas: Se utilizan cuando las capas superficiales del suelo no son lo suficientemente resistentes para soportar la estructura o cuando las cargas son extremadamente grandes. Ejemplos de cimentaciones profundas incluyen pilotes, micropilotes, muros pantalla y pozos de cimentación.

En resumen, la zapata es un componente específico dentro del concepto más amplio de cimiento. Todos los edificios tienen cimientos, pero no todos los cimientos están compuestos únicamente por zapatas. La siguiente tabla resume sus diferencias:

¿Cuándo Elegir una Zapata Corrida? Casos de Uso Óptimos

La elección de una zapata corrida no es arbitraria, sino que responde a condiciones específicas del proyecto y del terreno que la hacen la opción más eficiente y segura. Su uso se justifica en situaciones donde sus características inherentes ofrecen la mejor solución para la transmisión de cargas y la estabilidad general de la estructura. Aquí se detallan los escenarios más comunes y ventajosos para implementar zapatas corridas:

• Soporte de Cargas Generalizadas o Lineales: El uso primordial de la zapata corrida es el soporte de elementos estructurales que transmiten cargas de forma lineal y continua. Esto incluye muros de carga, tabiques continuos, cercas perimetrales y series de columnas que están alineadas. Su diseño permite distribuir el peso de manera uniforme a lo largo de toda la línea, evitando concentraciones de esfuerzo y proporcionando un apoyo homogéneo.
• Edificaciones con Múltiples Niveles: Si bien son cimentaciones superficiales, las zapatas corridas son una excelente opción para edificios de varios niveles, siempre y cuando el suelo tenga una capacidad portante adecuada. En estas estructuras, las cargas verticales pueden ser considerables y su distribución continua ayuda a mantener la estabilidad general y a controlar los asentamientos, lo que es crítico para la integridad de una edificación de altura.
• Terrenos con Capacidad Portante Homogénea: Las zapatas corridas se desempeñan de manera óptima en suelos que presentan una capacidad portante relativamente uniforme a lo largo de la extensión de la cimentación. En terrenos homogéneos, la distribución continua de la carga funciona de manera eficiente, minimizando el riesgo de asentamientos diferenciales. Si el suelo presenta variaciones significativas en su capacidad, podrían requerirse soluciones más complejas o ajustes en el diseño.
• Resultados Favorables de Estudios de Suelo: La decisión de utilizar una zapata corrida debe estar siempre respaldada por un estudio geotécnico exhaustivo. Estos estudios revelan las características del suelo, incluyendo su capacidad de carga, compresibilidad, presencia de niveles freáticos, y el potencial de expansión o contracción. Si los resultados indican que el suelo es apto y que las condiciones sísmicas y de carga permiten este tipo de cimentación, la zapata corrida es una opción viable y recomendada.
• Reducción de Asentamientos Diferenciales: En situaciones donde el control de los asentamientos diferenciales es una prioridad, las zapatas corridas son muy efectivas. Al distribuir la carga sobre un área extensa y continua, se reduce la presión específica sobre el suelo, lo que ayuda a que el asentamiento sea más uniforme a lo largo de toda la estructura, previniendo así grietas y daños en elementos no estructurales y acabados.
• Economía y Facilidad de Construcción: Para muchos proyectos, la zapata corrida representa una solución más económica y con una ejecución más sencilla en comparación con cimentaciones más complejas. Esto puede ser un factor decisivo, especialmente en obras con presupuestos ajustados o plazos de entrega reducidos, siempre y cuando las condiciones del suelo y las cargas lo permitan.

En síntesis, la zapata corrida es la elección ideal cuando se busca una cimentación robusta, eficiente y económica para soportar cargas lineales o generalizadas, en suelos con buena capacidad portante y donde la uniformidad en los asentamientos es un objetivo primordial.

Zapata Aislada vs. Zapata Corrida: Un Duelo de Cimentaciones

Dentro de las cimentaciones superficiales, las zapatas aisladas y las zapatas corridas son dos de las opciones más comunes, pero están diseñadas para propósitos y condiciones de carga diferentes. Aunque ambas cumplen la función de transmitir las cargas de la estructura al suelo, sus características distintivas las hacen adecuadas para situaciones específicas. Comprender estas divergencias es fundamental para tomar la decisión correcta en el diseño de cualquier construcción.

La zapata aislada, como su nombre lo indica, es una base de concreto armado diseñada para soportar una única columna o pilar, transmitiendo su carga puntual al terreno. Su forma suele ser cuadrada o rectangular, y su tamaño se calcula en función de la carga específica de la columna y la capacidad portante del suelo en ese punto. Se utiliza principalmente cuando las columnas están separadas entre sí y no forman una línea continua.

Por otro lado, la zapata corrida está diseñada para soportar cargas lineales, como las de un muro continuo o una serie de columnas muy próximas y alineadas. Su forma es longitudinal y se extiende a lo largo de la línea de carga, distribuyendo el peso de manera uniforme sobre una superficie continua del terreno.

A continuación, se presenta una tabla comparativa que destaca las principales diferencias entre estas dos cimentaciones:

La elección entre una zapata aislada y una zapata corrida depende de la configuración estructural, la magnitud y distribución de las cargas, y, crucialmente, las características del terreno. Un diseño adecuado siempre buscará la solución más segura y eficiente para el proyecto específico.

Preguntas Frecuentes sobre Zapatas Corridas

Para complementar la información detallada sobre las zapatas corridas, hemos recopilado algunas de las preguntas más comunes que surgen en torno a este elemento crucial de la cimentación. Estas respuestas buscan aclarar dudas frecuentes y ofrecer una perspectiva más amplia sobre su aplicación y funcionamiento.

¿Es la zapata corrida adecuada para todo tipo de suelo?

No, la zapata corrida no es adecuada para todo tipo de suelo. Se desempeña mejor en terrenos que tienen una capacidad de carga media a alta y que son relativamente homogéneos. En suelos muy blandos, altamente compresibles, expansivos, o con presencia de agua a poca profundidad, una zapata corrida podría no ser suficiente o requeriría un diseño mucho más complejo y costoso. En estos casos, cimentaciones profundas como pilotes o losas de cimentación podrían ser más apropiadas. Siempre es indispensable un estudio geotécnico previo para determinar la idoneidad del suelo.

¿Cómo se calcula el dimensionamiento de una zapata corrida?

El dimensionamiento de una zapata corrida es un proceso de ingeniería complejo que considera múltiples factores. Se calcula basándose en la magnitud de las cargas que transmitirá la estructura (cargas muertas, vivas, accidentales), la capacidad portante admisible del suelo (determinada por el estudio geotécnico), la profundidad de desplante, y las propiedades de los materiales (resistencia del concreto y del acero de refuerzo). Se deben verificar los esfuerzos de corte por punzonamiento, los esfuerzos de flexión y asegurar que los asentamientos sean controlados y uniformes. Este proceso requiere conocimientos especializados de ingeniería estructural y geotécnica, por lo que debe ser realizado por profesionales calificados.

¿Qué normativas rigen la construcción de zapatas corridas?

La construcción de zapatas corridas, al igual que cualquier otro elemento estructural, está regida por normativas y códigos de construcción específicos de cada país o región. Estas normativas establecen los requisitos mínimos de diseño, materiales, procedimientos de construcción y control de calidad para garantizar la seguridad y durabilidad de las estructuras. Es fundamental consultar y adherirse a los códigos locales, como el Reglamento de Construcciones de cada ciudad, las Normas Técnicas Complementarias de Diseño y Construcción, y las normas para el diseño de cimentaciones, que incluyen especificaciones sobre estudios de suelo, capacidad portante, diseño sismorresistente y calidad del concreto y acero.

¿Se pueden combinar zapatas corridas con otros tipos de cimentación?

Sí, es posible y, en ocasiones, necesario combinar zapatas corridas con otros tipos de cimentación en un mismo proyecto. Esto ocurre frecuentemente en edificaciones de gran complejidad o en terrenos con condiciones de suelo variables. Por ejemplo, una parte del edificio que soporta un muro de carga pesado podría usar zapatas corridas, mientras que una sección con columnas aisladas podría requerir zapatas aisladas. En casos de cargas extremadamente pesadas o suelos muy débiles en puntos específicos, se podrían utilizar pilotes o micropilotes en combinación con zapatas. La combinación de cimentaciones es una solución de ingeniería que optimiza la resistencia y la estabilidad de la estructura en función de las necesidades específicas de cada área de la construcción.

Conclusión: La Firmeza de una Base Bien Diseñada

La zapata corrida, pese a ser una cimentación superficial, desempeña un papel fundamental en la construcción al proporcionar una solución eficiente y efectiva para la estabilidad de numerosas estructuras. Su importancia radica en su capacidad inherente para distribuir de manera uniforme las cargas provenientes de múltiples columnas o muros a lo largo de una superficie continua del suelo. Esta distribución inteligente no solo reduce la presión puntual sobre el terreno, sino que también minimiza drásticamente los asentamientos diferenciales, un factor crítico para la integridad y la vida útil de cualquier edificación.

Desde su rol como ancla que transmite tensiones hasta su contribución a la formación de una retícula rígida en la base del inmueble, la zapata corrida es sinónimo de solidez. Sus ventajas, que abarcan desde la economía en materiales y la facilidad de construcción hasta una mayor resistencia lateral y una versatilidad para cargas significativas, la posicionan como una elección estratégica en una amplia gama de proyectos. Sin embargo, como hemos explorado, su éxito depende de una evaluación minuciosa de factores como la capacidad de carga del terreno, los asentamientos controlados y los esfuerzos internos del concreto, así como de un entendimiento claro de cuándo y cómo aplicarla en comparación con otros tipos de cimentación.

En última instancia, la profundidad ideal de una zapata corrida no es un número fijo, sino una determinación técnica que surge de un análisis integral del proyecto, el tipo de suelo y las normativas vigentes. Por ello, la consulta con un experto en ingeniería estructural o geotécnica es una inversión indispensable para garantizar que la cimentación de tu proyecto no solo cumpla con su función de soporte, sino que también asegure la seguridad y durabilidad de la edificación por generaciones. Una base bien diseñada es el verdadero secreto de una estructura que perdura.
