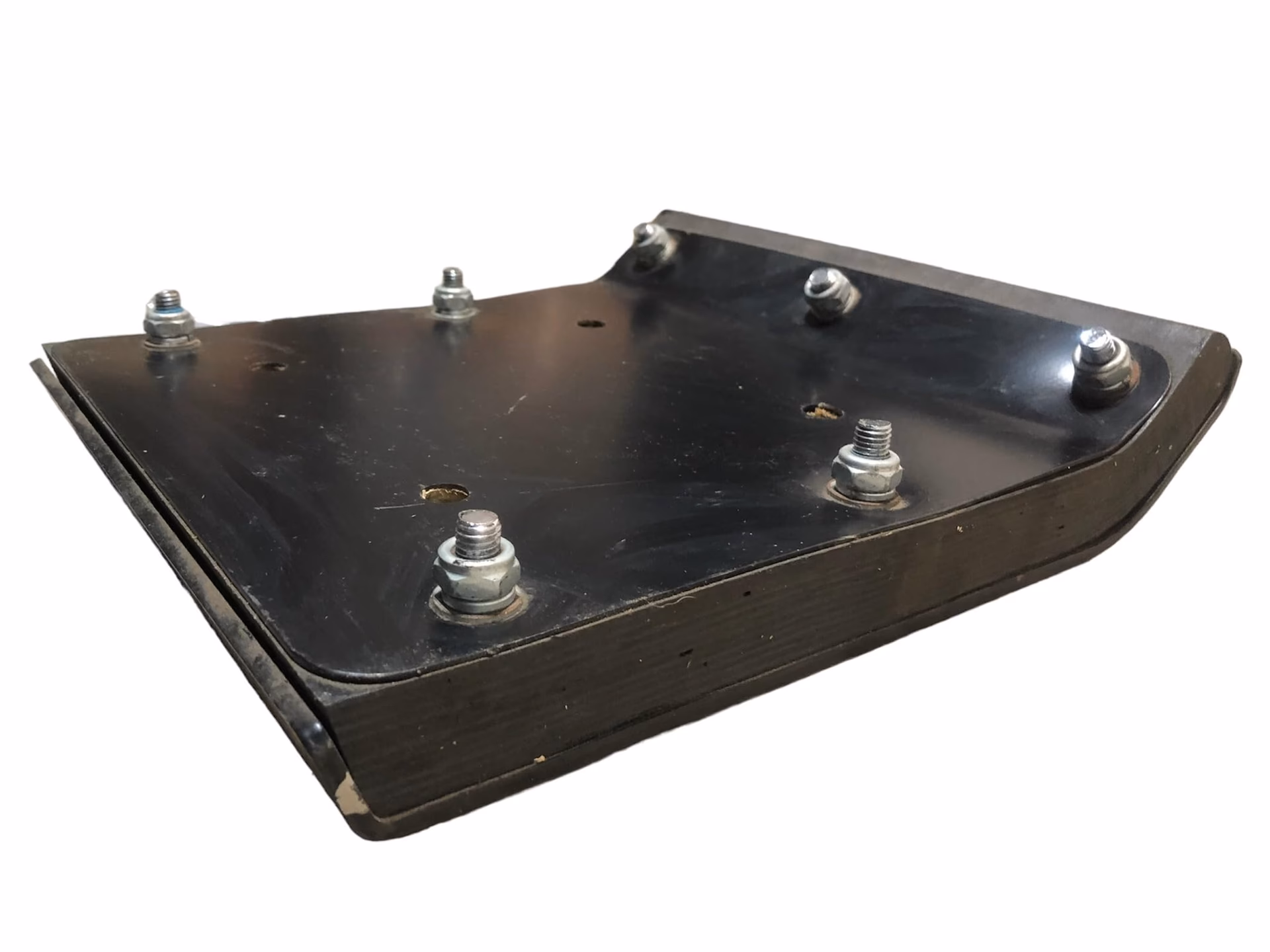

¿Cómo Reemplazar Zapatas de Gran Contacto?

El sistema de frenado es, sin duda, uno de los componentes más críticos en cualquier vehículo o maquinaria, especialmente en aquellos que operan con grandes cargas o a altas velocidades. Dentro de este sistema, las zapatas de freno, en particular las diseñadas para grandes áreas de contacto, desempeñan un papel fundamental. Estas zapatas son responsables de generar la fricción necesaria contra un tambor o superficie similar para desacelerar o detener el movimiento. Su correcto funcionamiento es vital no solo para la seguridad de los operadores y el entorno, sino también para la eficiencia y la vida útil de la maquinaria. Cuando hablamos de zapatas para grandes áreas de contacto, nos referimos a sistemas que a menudo se encuentran en vehículos pesados, equipos industriales, grúas o incluso en sistemas de frenado de trenes, donde la capacidad de disipar grandes cantidades de energía es primordial. El desgaste de estas zapatas es inevitable con el uso, y su reemplazo oportuno y correcto es una tarea de mantenimiento esencial que no debe subestimarse.

La complejidad de estos sistemas, aunque conceptualmente similar a frenos más pequeños, radica en el tamaño, el peso y las fuerzas involucradas. Por lo tanto, el proceso de reemplazo requiere una comprensión profunda, herramientas adecuadas y, sobre todo, un estricto apego a las normas de seguridad. Ignorar los signos de desgaste o realizar un reemplazo inadecuado puede conducir a fallos catastróficos, accidentes graves y costosas reparaciones. Este artículo le guiará a través del proceso general de cómo se reemplazan las zapatas individuales para grandes áreas de contacto, destacando la importancia de cada paso y los aspectos cruciales a considerar.

¿Por Qué es Crucial el Mantenimiento de las Zapatas de Freno?

El mantenimiento regular de las zapatas de freno no es simplemente una recomendación, es una necesidad operativa y de seguridad. La función principal de las zapatas es transformar la energía cinética en energía térmica a través de la fricción. Con el tiempo, este proceso degrada el material de fricción, reduciendo su espesor y su capacidad para generar la fuerza de frenado requerida. Una zapata desgastada puede llevar a:

• Distancias de frenado prolongadas: Lo que aumenta significativamente el riesgo de colisiones.
• Frenado irregular o inconsistente: Causando que el vehículo o la maquinaria tire hacia un lado.
• Sobrecalentamiento del sistema: Dañando otros componentes como tambores, rodamientos y sellos.
• Daño estructural al tambor: Si el material de fricción se desgasta por completo, el metal de la zapata puede entrar en contacto directo con el tambor, causando ranuras profundas y daños irreparables.
• Ruidos molestos: Chirridos, rechinidos o gruñidos que indican desgaste avanzado.
• Vibraciones: Que pueden afectar la comodidad del operador y la integridad de otros componentes.

Comprender estos riesgos subraya la importancia de una inspección periódica y un reemplazo proactivo, no reactivo, de las zapatas de freno.

Identificación de Signos de Desgaste

Antes de proceder con el reemplazo, es fundamental saber cuándo es el momento adecuado. Los signos más comunes de zapatas desgastadas incluyen:

• Grosor del material de fricción: La mayoría de los fabricantes especifican un grosor mínimo. Si la zapata está por debajo de este umbral, debe ser reemplazada.
• Ruidos al frenar: Un chirrido metálico puede indicar que el indicador de desgaste está en contacto con el tambor, o que el remache de la zapata está rozando.
• Frenado deficiente: Sensación de que el pedal de freno está 'esponjoso' o requiere más fuerza para detener el vehículo/maquinaria.
• Vibraciones o pulsaciones: Pueden ser causadas por zapatas deformadas o tambores ovalados.
• Frenado desequilibrado: El vehículo o la maquinaria tira hacia un lado al frenar.
• Inspección visual: Grietas, desprendimientos del material de fricción o contaminación por aceite/grasa son razones claras para el reemplazo.

Herramientas y Equipos Necesarios

El reemplazo de zapatas de freno, especialmente en sistemas de gran tamaño, requiere herramientas específicas y un equipo de seguridad adecuado. Asegúrese de tener a mano lo siguiente antes de comenzar:

• Gato hidráulico de alta capacidad o grúa: Para levantar y soportar el vehículo/maquinaria de forma segura.
• Soportes de seguridad (caballetes): Indispensables para asegurar el equipo una vez levantado. Nunca trabaje debajo de un equipo soportado únicamente por un gato.
• Juego de llaves y dados: De tamaños adecuados para los pernos de rueda y otros componentes.
• Destornilladores: Planos y de estrella.
• Alicates para resortes de freno: Herramienta especializada para manipular los resortes de tensión de las zapatas.
• Pinzas de punta fina: Para manipular pequeños clips o pasadores.
• Martillo: Preferiblemente de goma o mazo, para golpes suaves si es necesario.
• Cepillo de alambre y limpiador de frenos: Para limpiar el tambor y la placa de respaldo.
• Lija o herramienta de pulido: Para preparar la superficie del tambor si es necesario.
• Grasa para frenos o lubricante de alta temperatura: Para puntos de contacto y mecanismos de ajuste.
• Trapos limpios: Para limpiar y secar.
• Contenedor para residuos: Para desechar adecuadamente el polvo de freno y las piezas viejas.
• Equipo de protección personal (EPP): Guantes resistentes, gafas de seguridad, mascarilla respiratoria (el polvo de freno puede contener amianto u otras partículas nocivas, incluso en zapatas sin amianto, es mejor prevenir), y calzado de seguridad.

Procedimiento General de Reemplazo de Zapatas

El proceso puede variar ligeramente dependiendo del tipo específico de freno de tambor o sistema de gran área de contacto, pero los pasos fundamentales son los siguientes:

1. Preparación y Seguridad

• Estacione el vehículo/maquinaria: En una superficie plana y estable. Active el freno de estacionamiento y bloquee las ruedas que no se van a levantar para evitar cualquier movimiento.
• Levante el vehículo/maquinaria: Utilice el gato hidráulico o la grúa para levantar la sección donde se realizará el trabajo.
• Coloque los soportes de seguridad: Una vez levantado, baje el equipo sobre los soportes. Asegúrese de que estén firmemente asentados y estables. La seguridad es primordial.
• Retire la rueda (si aplica): Afloje y retire los pernos o tuercas de la rueda, luego retire la rueda.

2. Acceso al Tambor de Freno

• Localice y retire el tambor de freno: En la mayoría de los casos, el tambor está sujeto por tornillos o simplemente encaja a presión sobre el conjunto del cubo de la rueda. Puede ser necesario golpear suavemente el tambor con un martillo de goma alrededor del borde para aflojarlo, especialmente si está pegado por la oxidación o el uso. Tenga cuidado de no dañar los pernos prisioneros.
• Inspección del tambor: Una vez retirado el tambor, inspeccione su superficie interior. Busque ranuras profundas, grietas, decoloración por calor (puntos azules o quemados) o una superficie excesivamente brillante y lisa (vidriada). Si el tambor está muy dañado, ovalado o por debajo de su diámetro mínimo de servicio (generalmente marcado en el tambor), deberá ser rectificado o reemplazado.

3. Desmontaje de las Zapatas Viejas

• Fotografíe el conjunto: Antes de desmontar cualquier cosa, tome varias fotos claras de cómo están montados los resortes y las zapatas. Esto será una referencia invaluable durante el reensamblaje.
• Libere la tensión de los resortes: Utilice los alicates para resortes de freno para quitar los resortes de retención de las zapatas. Estos resortes suelen ser muy fuertes y pueden saltar, por lo que la precaución es clave.
• Retire los pasadores de sujeción: Muchas zapatas están sujetas a la placa de respaldo con pasadores y clips. Gire los pasadores y retire los clips o arandelas de retención.
• Desconecte el cable del freno de estacionamiento (si aplica): En algunos sistemas, el cable del freno de estacionamiento se conecta directamente a una de las zapatas.
• Retire las zapatas viejas: Una vez que todos los resortes y pasadores estén desconectados, las zapatas deberían poder retirarse. Tenga cuidado de no inhalar el polvo de freno acumulado; use la mascarilla y limpie el área con limpiador de frenos, no con aire comprimido.

4. Limpieza y Preparación

• Limpie la placa de respaldo: Utilice un cepillo de alambre y limpiador de frenos para limpiar a fondo la placa de respaldo donde las zapatas hacen contacto. Asegúrese de eliminar toda la suciedad, óxido y polvo de freno.
• Lubrique los puntos de contacto: Aplique una capa fina de grasa para frenos de alta temperatura en los puntos de contacto de la placa de respaldo donde las nuevas zapatas se deslizarán. Esto ayuda a prevenir chirridos y asegura un movimiento suave de las zapatas.

5. Instalación de las Zapatas Nuevas

• Identifique las zapatas: Las zapatas de freno suelen tener una delantera y una trasera, o una primaria y una secundaria, que pueden diferir en tamaño o en el material de fricción. Asegúrese de instalar la zapata correcta en la posición adecuada. Consulte el manual del fabricante si tiene dudas.
• Conecte el cable del freno de estacionamiento (si aplica): Vuelva a conectar el cable del freno de estacionamiento a la zapata correspondiente antes de montarla completamente.
• Monte las zapatas en la placa de respaldo: Coloque las nuevas zapatas en su posición, asegurándose de que los orificios de los pasadores coincidan.
• Instale los pasadores de sujeción: Asegure las zapatas a la placa de respaldo con los nuevos pasadores y clips de retención.
• Vuelva a instalar los resortes: Utilice los alicates de resorte para reenganchar todos los resortes de tensión. Asegúrese de que todos los resortes estén firmemente en su lugar y correctamente orientados, siguiendo las fotos que tomó. Es crucial que los resortes estén bien colocados para asegurar el correcto funcionamiento y retracción de las zapatas.
• Instale el ajustador (si aplica): Muchos sistemas de freno de tambor tienen un mecanismo de ajuste automático o manual. Asegúrese de que este componente esté limpio, lubricado y correctamente ensamblado entre las zapatas. Si es un ajustador manual, asegúrese de que esté en su posición más retraída antes de instalar el tambor.

6. Reensamblaje y Ajuste

• Vuelva a colocar el tambor de freno: Deslice el tambor de freno sobre el conjunto de las zapatas. Si el tambor no entra fácilmente, es probable que las zapatas estén demasiado extendidas. Use el ajustador (si es manual) para retraerlas ligeramente hasta que el tambor se deslice con un ligero arrastre.
• Ajuste inicial (si es necesario): En algunos sistemas, se requiere un ajuste inicial a través de un orificio de acceso en la placa de respaldo o el tambor. Gire el mecanismo de ajuste hasta que las zapatas hagan un ligero contacto con el tambor, y luego retroceda un par de clics para permitir un pequeño juego.
• Vuelva a instalar la rueda: Coloque la rueda y apriete los pernos/tuercas a mano.
• Baje el vehículo/maquinaria: Retire los soportes de seguridad y baje lentamente el equipo.
• Apriete los pernos/tuercas de la rueda: Apriete los pernos/tuercas de la rueda al par especificado por el fabricante, siguiendo un patrón de estrella para asegurar un asentamiento uniforme.

7. Prueba y Asentamiento (Bedding-In)

• Bombee el pedal de freno: Antes de mover el vehículo/maquinaria, bombee el pedal de freno varias veces hasta que sienta una presión firme. Esto asentará el ajustador automático y acercará las zapatas al tambor.
• Prueba de manejo/funcionamiento: Realice una prueba de manejo o funcionamiento en un área segura y controlada. Realice varias frenadas suaves a moderadas para permitir que las zapatas se asienten y se adapten a la superficie del tambor. Evite frenadas bruscas y prolongadas inicialmente para evitar el sobrecalentamiento.
• Verifique el nivel de líquido de frenos: Después de bombear el pedal, verifique el nivel de líquido de frenos en el depósito y rellene si es necesario.

Consideraciones Adicionales

• Calidad de las piezas: Siempre utilice zapatas de freno de alta calidad y de un fabricante de renombre. Las zapatas baratas pueden comprometer la seguridad y tener una vida útil mucho más corta.
• Reemplazo por pares: Las zapatas de freno siempre deben reemplazarse en pares en el mismo eje para garantizar un frenado equilibrado y uniforme.
• Condición del tambor: Si el tambor está muy rayado, oxidado o presenta un labio pronunciado en el borde, considere rectificarlo o reemplazarlo. Un tambor dañado puede reducir la eficacia de las zapatas nuevas y acortar su vida útil.
• Limpieza del sistema: El polvo de freno puede ser perjudicial. Utilice siempre un limpiador de frenos en aerosol y evite el uso de aire comprimido, que puede dispersar el polvo en el aire.

Tabla Comparativa: Zapatas Nuevas vs. Desgastadas

Preguntas Frecuentes (FAQ)

¿Con qué frecuencia debo reemplazar las zapatas de freno de gran área de contacto?

La frecuencia varía enormemente según el tipo de maquinaria, el uso, las condiciones de operación y el tipo de zapata. No hay un kilometraje o tiempo fijo. Lo más importante es la inspección regular. Se recomienda inspeccionarlas visualmente cada vez que se realice un mantenimiento de rutina o si se perciben cambios en el rendimiento del frenado. Reemplace cuando el grosor del material de fricción esté cerca del límite mínimo del fabricante o si hay signos evidentes de daño.

¿Puedo reemplazar solo una zapata si solo una parece desgastada?

No, siempre se deben reemplazar las zapatas en pares en el mismo eje. Esto asegura un frenado equilibrado y uniforme. Si solo se reemplaza una, el frenado será inconsistente, lo que puede provocar que el vehículo tire hacia un lado y aumente la distancia de frenado.

¿Qué debo hacer si el tambor de freno está muy rayado o dañado?

Si el tambor de freno presenta ranuras profundas, grietas, decoloración por calor severa o está por debajo de su diámetro mínimo de servicio, debe ser rectificado o reemplazado. Instalar zapatas nuevas en un tambor dañado comprometerá seriamente el rendimiento de frenado y acortará drásticamente la vida útil de las zapatas nuevas.

¿Es normal que las zapatas nuevas hagan ruido al principio?

Es posible que las zapatas nuevas emitan un ligero ruido o chirrido durante los primeros kilómetros o ciclos de operación. Esto es parte del proceso de asentamiento o 'bedding-in', donde el material de fricción se adapta a la superficie del tambor. Sin embargo, si el ruido persiste o es excesivo después de un período de uso normal, podría indicar un problema de instalación, un tambor en mal estado o zapatas de baja calidad.

¿Qué causa el desgaste prematuro de las zapatas de freno?

El desgaste prematuro puede ser causado por varios factores: uso excesivo del freno (conducción agresiva, cargas pesadas, pendientes pronunciadas), contaminación por aceite o grasa (fugas en el sistema), tambores de freno deformados o dañados, ajuste incorrecto del freno de estacionamiento, o zapatas de baja calidad que no soportan las condiciones de operación.

El reemplazo de zapatas de freno para grandes áreas de contacto es una tarea de mantenimiento que requiere precisión, atención al detalle y, ante todo, un enfoque riguroso en la seguridad. Al seguir los pasos descritos y prestar atención a los detalles, se puede asegurar un sistema de frenado confiable y eficiente, prolongando la vida útil de la maquinaria y garantizando la seguridad de todos los involucrados.
