Claves del Diseño de Zapatas: Cortante y Acero

Las zapatas son elementos estructurales fundamentales que transmiten las cargas de la superestructura al suelo de fundación. Su diseño adecuado es crucial para la estabilidad y seguridad de cualquier edificación. Una zapata mal diseñada puede llevar a asentamientos excesivos, fallas estructurales o incluso al colapso. Por ello, es imperativo realizar una verificación rigurosa de su capacidad para resistir diversas solicitaciones, entre las que destacan la flexión y, de manera muy especial, las fuerzas de cortante. Este artículo profundiza en los pasos esenciales para el diseño y verificación de zapatas, con un enfoque particular en cómo se realiza la verificación a cortante en una cara, sin dejar de lado otras consideraciones vitales como el cálculo de su altura y el diseño del acero de refuerzo.

El proceso de diseño de una zapata es iterativo y requiere una comprensión clara de la interacción entre la estructura, el elemento de cimentación y el suelo. Antes de sumergirnos en los detalles técnicos de las verificaciones a cortante, es fundamental establecer una base sólida de conocimiento sobre las dimensiones preliminares de la zapata, ya que estas influyen directamente en su capacidad resistente y en la cantidad de refuerzo necesario.

Pasos Previos al Diseño de Zapatas

Todo diseño de cimentación comienza con la determinación de las dimensiones de la base de la zapata. Este es un paso crítico que se basa en la capacidad portante del suelo y las cargas que descienden de la superestructura. Si las dimensiones de la base no son las adecuadas desde el inicio, cualquier cálculo posterior de hormigón armado perderá su validez y no tendrá sentido continuar con el proceso. Es por esto que la precisión en esta etapa es vital para garantizar la eficiencia y seguridad del diseño.

Dimensionamiento de la Base

Para establecer las dimensiones óptimas de la base de la zapata, es necesario considerar tanto las cargas de servicio que llegan de las columnas como las propiedades del suelo de cimentación, como su capacidad portante y el nivel freático. Este cálculo inicial asegura que la presión transmitida por la zapata al suelo no exceda la capacidad admisible de este último, evitando así asentamientos excesivos o fallas por corte en el terreno. Una base bien dimensionada distribuye eficientemente las cargas y es el primer paso hacia una cimentación segura.

Cálculo de la Altura de la Zapata

Una vez que se ha definido la base de la zapata, el siguiente paso es determinar su altura. La altura de la zapata no es un valor arbitrario; debe ser suficiente para resistir las solicitaciones de flexión y, crucialmente, las fuerzas de cortante que se generan. Las guías generales sugieren que la altura total de la zapata suele estar entre 1/4 y 1/3 de la dimensión más grande de la base, especialmente si la zapata tendrá una sección piramidal truncada. Si la zapata es de sección rectangular constante (similar a una losa de fundación), su altura puede reducirse a aproximadamente 1/5 de la dimensión más larga.

Es importante recordar que estas proporciones son solo valores de referencia iniciales. La altura final se confirmará o ajustará después de realizar las verificaciones de resistencia del hormigón y el acero. Para zapatas piramidales truncadas, hay detalles constructivos adicionales que afectan la altura y la geometría:

• Meseta en el cuello de la columna: Se recomienda construir una meseta de al menos 10 cm a cada lado del perímetro de la columna. Esta superficie plana es esencial para apoyar correctamente el encofrado de la columna que se levantará sobre la zapata.
• Lateral para el gancho de los aceros: Desde el desplante de la columna, es aconsejable construir un lateral de 30 cm, o incluso 35 cm, de forma que los ganchos del refuerzo de la zapata queden completamente embebidos dentro del hormigón. Esto asegura una adecuada adherencia y transmisión de fuerzas.

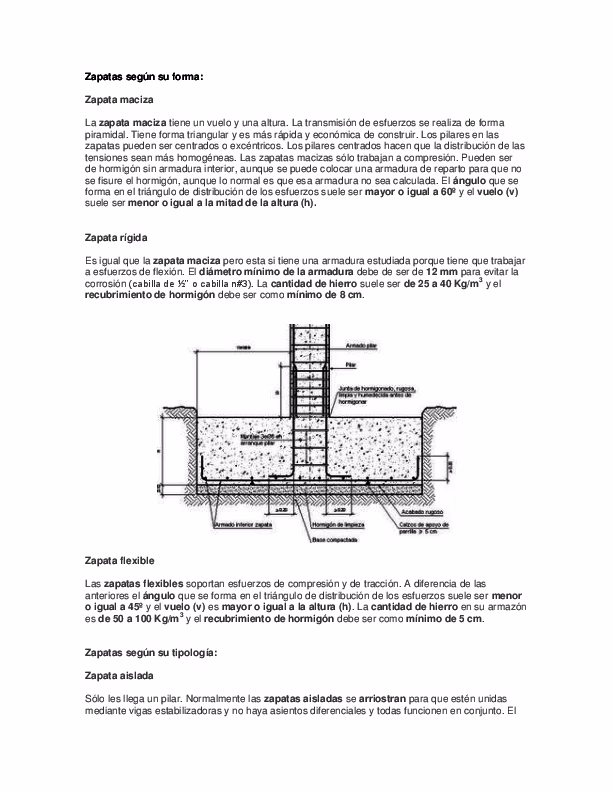

• Recubrimiento libre: El recubrimiento de hormigón entre la cara inferior de la zapata y el refuerzo de acero debe ser de al menos 6 cm. Esta capa de hormigón protege el acero de la corrosión, especialmente en elementos en contacto directo con el suelo, garantizando la durabilidad de la estructura. Esta misma recomendación es válida para zapatas prismáticas de base rectangular.

Diseño del Acero de Refuerzo (Flexión)

Con las dimensiones preliminares de la zapata definidas, el siguiente paso es el diseño del refuerzo de acero. El acero es el encargado de resistir las fuerzas de tracción que se generan en la zapata debido a la flexión. La zapata actúa como una viga en voladizo o una losa invertida, donde la carga de la columna empuja hacia abajo y la reacción del suelo empuja hacia arriba.

Momento Último Solicitante (Mu)

Para el diseño a flexión, es necesario calcular el momento flector último (Mu) que se genera en la zapata. Este momento se calcula realizando un corte imaginario justo en la cara de la columna. La solicitación de flexión se produce por el equilibrio entre la carga mayorada de la columna (Pu) y la presión ascendente del suelo sobre la zapata. Para determinar Mu, es más sencillo considerar el equilibrio de fuerzas en uno de los lados del corte imaginario.

El esfuerzo que el suelo ejerce sobre la zapata se puede calcular como σ = Pu / (b · L), donde Pu es la carga mayorada que llega a la zapata, y b y L son las dimensiones de la base. Este esfuerzo se transforma en una fuerza concentrada en el centro del área considerada, y al multiplicarla por su brazo de palanca (la distancia desde el centro de la fuerza hasta la cara de la columna), se obtiene el momento flector. Es crucial utilizar las cargas mayoradas (Pu) para este cálculo, ya que el diseño se realiza bajo condiciones de resistencia última.

Cálculo del Acero Requerido (As)

Dado que las solicitaciones de flexión traccionan la cara inferior de la zapata, el acero de refuerzo se debe colocar en esta cara. Los datos clave para el cálculo son la altura efectiva de la zapata (d), el ancho de la zapata (b), y las resistencias características del acero (fy) y del hormigón (f’c).

El cálculo de la cantidad de acero (As) es similar al de una losa, aunque en el caso de zapatas piramidales truncadas, la sección a flexión es más compleja. Sin embargo, para propósitos prácticos, la zona comprimida de hormigón puede asumirse como rectangular. La cantidad de acero se puede calcular con la siguiente fórmula, que relaciona el momento último solicitante con la capacidad resistente de la sección:

As = (0.85 * f'c * b * d / fy) * (1 - sqrt(1 - (2 * Mu) / (0.85 * f'c * b * d^2)))

Donde las unidades deben ser consistentes (por ejemplo, Mu en [MN-m], f'c y fy en [MPa], b y d en [m]). Esta fórmula permite determinar la superficie de acero necesaria para resistir el momento flector.

Acero Mínimo y Consideraciones

Además del acero calculado por flexión, es fundamental verificar que la cantidad de acero colocada cumpla con los requisitos mínimos establecidos por las normativas para evitar fallas frágiles y garantizar un comportamiento dúctil. El acero mínimo para losas, que a menudo se aplica a zapatas, se calcula como:

As,min = 0.0018 * b * h (donde h es la altura total de la zapata).

Para secciones piramidales truncadas, el término `b*d` en las fórmulas puede reemplazarse por el área por encima de la línea de los aceros, para una aproximación más precisa del área de la sección que contribuye a la resistencia.

Repetición del Proceso en la Otra Dirección

El procedimiento de diseño de acero debe realizarse para ambas direcciones de la zapata. Si la zapata es cuadrada, el diseño de acero será prácticamente idéntico en ambas direcciones. Sin embargo, la altura efectiva 'd' puede variar ligeramente entre direcciones, ya que las barras de acero de una dirección pasarán por encima o por debajo de las barras de la otra dirección. Si la zapata es rectangular, es indispensable recalcular el momento flector Mu y, por ende, el acero necesario para la dirección más larga, ya que las dimensiones y las distancias al corte imaginario serán diferentes.

Verificaciones a Cortante

Las verificaciones a cortante son tan importantes como el diseño a flexión, ya que una falla por cortante es típicamente frágil y ocurre sin previo aviso. En zapatas, se distinguen principalmente dos tipos de verificación a cortante: el cortante en una cara (o cortante unidireccional) y el cortante por punzonamiento (o cortante bidireccional).

Cortante en una Cara (Cortante Unidireccional)

La verificación a cortante en una cara se realiza para asegurar que la zapata tiene suficiente resistencia a la fuerza cortante que se genera a lo largo de una línea crítica. Esta línea crítica se ubica a una distancia 'd' (altura efectiva de la zapata) de la cara de la columna. El concepto es similar al cortante en una viga.

En este corte imaginario, actúa una fuerza cortante última solicitante (Vu). Esta fuerza se calcula a partir del esfuerzo del suelo sobre la zapata, multiplicado por el área de contacto del suelo con la zapata, considerando el sector que queda fuera del corte imaginario.

La fórmula para calcular la resistencia a cortante que el hormigón puede proporcionar sin necesidad de estribos (lo cual es raro en zapatas) es:

ØVc = Ø * (1/6) * λ * sqrt(f'c) * b_w * d

Donde:

• Ø es el factor de reducción de resistencia para cortante (generalmente 0.75).
• λ es un factor de modificación para hormigón de peso normal (1.0 para hormigón de peso normal).
• f'c es la resistencia característica del hormigón.
• b_w es el ancho de la sección a cortante (en este caso, el ancho de la zapata).
• d es la altura efectiva de la zapata.

La condición de diseño es que la fuerza cortante solicitante (Vu) debe ser menor o igual a la resistencia cortante proporcionada por el hormigón (ØVc). Es decir, Vu ≤ ØVc. Si esta condición no se cumple, se deberá aumentar la altura de la zapata o, en casos excepcionales, considerar el uso de estribos, aunque esto último es poco común y poco práctico en zapatas por su geometría.

Cortante por Punzonamiento (Cortante Bidireccional)

El cortante por punzonamiento es un fenómeno crítico que se produce cuando la columna intenta perforar la zapata, especialmente si esta es delgada. Es una falla de cortante que se da en un perímetro alrededor de la columna, y por eso se le llama bidireccional.

Para esta verificación, se asume que la fuerza cortante solicitante (Vu) es, de forma conservadora, igual a la carga mayorada de la columna (Pu). Esta fuerza debe ser resistida únicamente por el hormigón, ya que el uso de estribos para punzonamiento en zapatas es extremadamente raro y complejo de implementar.

La norma indica las resistencias `Øvc` como esfuerzos resistentes a cortante, que deben ser mayores al esfuerzo solicitante `vu`. El esfuerzo solicitante `vu` se obtiene dividiendo la fuerza cortante `Vu` entre el perímetro crítico `bo` y la altura efectiva `d`: vu = Vu / (bo * d).

El esfuerzo de resistencia a punzonamiento (`vc`) que proporciona el hormigón se determina como el menor de tres expresiones, las cuales consideran diferentes modos de falla por punzonamiento. Este `vc` debe ser multiplicado por el factor de reducción de resistencia `Ø = 0.75`, y el resultado (`Øvc`) debe ser mayor o igual al esfuerzo solicitante `vu`.

Las tres expresiones para `vc` son:

1. vc = (1/3) * λ * sqrt(f'c)
2. vc = (1/6) * (1 + 2/β_c) * λ * sqrt(f'c), donde β_c es la relación entre el lado largo y el lado corto de la columna.
3. vc = (1/6) * (2 + α_s * d / bo) * λ * sqrt(f'c), donde α_s es un factor que depende de la ubicación de la columna (40 para columnas interiores, 30 para columnas de borde, 20 para columnas de esquina).

El menor de estos tres valores de `vc` es el que se utiliza como esfuerzo resistente a punzonamiento. Las unidades de `vc` están en [MPa] y deben compararse con el esfuerzo solicitante `vu` (también en [MPa]).

Si el esfuerzo solicitante `vu` es mayor que el esfuerzo resistente `Øvc`, significa que la zapata no tiene suficiente espesor para resistir el punzonamiento. En este caso, la solución más común y práctica es incrementar la altura de la zapata, ya que esto aumenta tanto el área de la sección crítica (`bo * d`) como la capacidad intrínseca del hormigón para resistir el esfuerzo.

Comparativa de Verificaciones a Cortante

Para clarificar las diferencias entre ambos tipos de cortante, presentamos la siguiente tabla comparativa:

Preguntas Frecuentes (FAQ)

A continuación, respondemos algunas de las preguntas más comunes sobre el diseño y verificación de zapatas:

¿Por qué es tan importante verificar la altura de la zapata?

La altura de la zapata es un parámetro fundamental porque afecta directamente tanto la capacidad a flexión como la resistencia a cortante (unidireccional y por punzonamiento). Una altura insuficiente puede resultar en una falla frágil por cortante, que ocurre sin aviso, o en un exceso de deformación y fisuración por flexión. Una altura adecuada garantiza que la zapata pueda desarrollar la palanca interna necesaria para resistir los momentos y la sección transversal suficiente para soportar las fuerzas cortantes.

¿Cuál es la diferencia clave entre el cortante en una cara y el punzonamiento?

La principal diferencia radica en el modo de falla y la superficie crítica. El cortante en una cara es un fenómeno unidireccional, similar al que ocurre en una viga, donde la falla se produce a lo largo de una línea recta paralela a la cara de la columna. El punzonamiento, en cambio, es un fenómeno bidireccional donde la columna intenta 'perforar' la zapata, y la falla ocurre a lo largo de un perímetro alrededor de la columna. El punzonamiento es generalmente más crítico en zapatas relativamente delgadas.

¿Qué sucede si la zapata no cumple con las verificaciones a cortante?

Si la zapata no cumple con la verificación a cortante (ya sea en una cara o por punzonamiento), la solución más común y efectiva es aumentar su altura. Un incremento en la altura 'd' de la zapata aumenta significativamente su capacidad resistente a cortante. En algunos casos, también podría considerarse aumentar las dimensiones de la base si es viable, pero la altura suele ser el parámetro más influyente para la resistencia a cortante.

¿Siempre se coloca el acero en la cara inferior de la zapata?

Sí, en zapatas aisladas bajo cargas axiales predominantes, el acero de refuerzo principal se coloca siempre en la cara inferior. Esto se debe a que la reacción del suelo genera un momento flector que tracciona la parte inferior de la zapata, mientras que la parte superior queda a compresión. El hormigón es muy resistente a la compresión, pero débil a la tracción, por lo que el acero es necesario para absorber esas fuerzas de tracción.

¿Es crucial el recubrimiento de hormigón en zapatas?

Absolutamente. El recubrimiento de hormigón es vital para proteger el acero de refuerzo contra la corrosión, especialmente en elementos que están en contacto directo con el suelo y la humedad. Un recubrimiento adecuado asegura la durabilidad de la zapata a lo largo del tiempo y previene fallas prematuras por degradación del acero. Además, contribuye a la adherencia entre el acero y el hormigón, permitiendo que trabajen juntos eficientemente.

Conclusión

El diseño de zapatas es un proceso integral que va más allá de simplemente calcular las dimensiones de la base. Implica una cuidadosa consideración de la altura, el diseño del acero de flexión, y, de manera crítica, las verificaciones a cortante en una cara y por punzonamiento. Cada uno de estos pasos es interdependiente y vital para garantizar la seguridad y la durabilidad de la cimentación. Una comprensión profunda de estos principios y la aplicación rigurosa de las normativas de diseño son la clave para construir estructuras sólidas y confiables. La inversión de tiempo en un diseño detallado y preciso de la zapata se traduce en la estabilidad y la tranquilidad para toda la vida útil de la edificación.
