¿Cómo construir una Zapata Corrida de Concreto Compuesto?

La solidez de cualquier edificación comienza desde sus cimientos, esos elementos invisibles pero fundamentales que transmiten las cargas de la estructura al terreno. Comprender cómo se diseñan y construyen estas bases es crucial para garantizar la estabilidad y durabilidad de cualquier obra. En este artículo, nos adentraremos en el apasionante universo de las cimentaciones, explorando los distintos tipos existentes, la importancia de conocer el suelo y, de manera particular, desglosaremos el proceso de elaboración de una zapata corrida de concreto compuesto, una solución ampliamente utilizada en la construcción.

Antes de sumergirnos en los detalles de la construcción, es imperativo entender que la elección y el diseño de un cimiento dependen directamente de las cargas que soportará la estructura y, de forma crítica, del comportamiento mecánico del suelo. Ignorar estos factores puede llevar a problemas estructurales graves a largo plazo. Desde las pequeñas viviendas hasta los imponentes rascacielos, cada proyecto requiere un análisis minucioso para asegurar que la base sea tan robusta como la edificación misma.

La Base de Todo: Entendiendo las Cargas y el Suelo

La primera piedra en el proceso de diseño de cualquier cimiento es el conocimiento exhaustivo de las cargas. Estas se clasifican generalmente en ligeras, medianas o pesadas, y determinarán el tipo y las dimensiones del elemento estructural necesario. Una edificación con cargas ligeras, como una vivienda unifamiliar, requerirá una cimentación diferente a la de un edificio de varios pisos con cargas pesadas.

Paralelamente a las cargas, el suelo es el otro gran protagonista. La capacidad de un suelo para soportar peso varía enormemente. Las zapatas y los cimientos se diseñan en función de cómo el terreno reacciona bajo presión. Un suelo arcilloso no se comporta igual que uno rocoso o arenoso. Es por ello que, antes de cualquier excavación, se realizan estudios geotécnicos para clasificar el tipo de suelo y determinar su resistencia, permeabilidad y estabilidad. Si bien no se proporciona una tabla específica de tipos de suelo en relación con su clasificación, es fundamental entender que cada tipo presenta características únicas que influyen directamente en el diseño de la cimentación.

Tipos de Cimientos: Un Mundo de Opciones Estructurales

El campo de las cimentaciones es vasto y ofrece diversas soluciones adaptadas a cada necesidad y tipo de terreno. Los cimientos se clasifican principalmente en:

• Cimientos Corridos: Elementos lineales que soportan cargas distribuidas, como muros de carga.
• Cimientos Aislados: Elementos puntuales que soportan cargas concentradas, como columnas.

Dentro de estas categorías generales, encontramos subtipos con características y aplicaciones específicas:

• Mampostéricas: Se construyen en zanjas, acomodando piedras con un recubrimiento de concreto, formando una especie de columna desde abajo hacia el centro. Requieren una zanja marcada en los ejes y el acomodo de las piedras es un proceso cuidadoso.
• Ciclopeas: Similar a las mampostéricas, pero las piedras se colocan en la zanja junto con la mezcla de concreto sin un orden o acomodo específico, llenando el volumen de la zanja con piedras recubiertas.
• Concreto Armado: La combinación de concreto (cemento, agregados finos y gruesos, agua) con varillas de acero de refuerzo. Esta mezcla confiere resistencia a fuerzas mecánicas como la compresión (presión o empuje de cargas) y la tensión (alargamiento o estiramiento de cargas), siendo una opción muy versátil y resistente.
• Losa de Cimentación: Un sistema de soporte estructural que transmite una carga distribuida sobre una gran área. Su grosor depende del tamaño y la altura de la estructura.
• Pilotes: Elementos verticales de soporte, muy eficientes y estables, utilizados frecuentemente en edificios altos o en terrenos con baja capacidad portante superficial. Transmiten la carga a estratos más profundos del suelo, donde este ejerce presión hacia el pilote. Pueden ser de concreto armado, acero o madera.
• Cimentación por Compensación: Un cimiento tipo barco donde el peso del material excavado es igual al peso de la construcción. Busca compensar la carga de la estructura con la descarga del terreno, ideal para terrenos compresibles y edificios pesados.
• Zapatas: Son un tipo particular de cimiento, y se dividen en:
  • Invertida: Una combinación de zapata, losa de cimentación y pilote, propicia para edificios altos o masas muy pesadas. Recibe mucha presión horizontal del suelo.
  • Corridas: Diseñadas para soportar muros de carga. Se subdividen en:
    • Concreto Compuesto: Utiliza bloques como apoyos.
    • Concreto Armado: Utiliza estribos a lo largo de la parte vertical de la zapata.
  • Aisladas: Utilizadas para soportar columnas individuales o muros separados del perímetro, caracterizadas por tener su rodapié en el centro del cimiento para mayor resistencia.

Zapatas: Elementos Clave en la Transmisión de Cargas

Una zapata, independientemente de su tipo, se compone generalmente de dos partes esenciales: el rodapié y el pie. El rodapié tiene la función de equilibrar la carga, distribuyéndola sobre una superficie mayor, mientras que el pie sirve para transmitir la carga de la estructura al rodapié y, finalmente, al suelo. Para el cálculo y diseño de una zapata, es fundamental conocer las siguientes definiciones y sus fórmulas asociadas:

• He: Altura del edificio.
• Hs: Altura del suelo.
• Hcv: Altura de la capa vegetal.
• Hd: Altura del diseño.
• Ad: Ancho del diseño.
• Hz: Altura de la zapata.
• Ar: Ancho del rodapié (grosor de muros de carga o ancho de material).

Las fórmulas para determinar estas medidas son:

• Hd = He(10%) + Hs + Hcv
• Ad = Tipo de carga / Tipo de suelo
• Hz = Tipo de suelo
• Ar = Grosor de muros de carga (Ancho de material)

Es crucial considerar la capa vegetal. Si existe, no hay calidad de soporte en esa porción de terreno, por lo que su altura se añade a la altura de la cimentación, incrementando el volumen de excavación y, por ende, los costos. La capa vegetal, compuesta por raíces, materia orgánica y pequeños animales, ablanda el suelo y reduce su capacidad portante. Aunque es posible removerla, esto implica un costo adicional que debe ser contemplado en el presupuesto.

Normatividad y Proceso de Cimbrado: Garantizando la Calidad

La elaboración de estructuras que involucran acero y concreto armado está sujeta a normativas estrictas para asegurar su resistencia y durabilidad. Dos reglas fundamentales son:

1. Todo elemento de acero transversal (estribos, etc.) debe contar con un recubrimiento mínimo de concreto de al menos 0.025 m (2.5 cm). Este recubrimiento protege el acero de la corrosión y el fuego.
2. Todo elemento sujeto a tensión debe tener un gancho en su extremo, ya sea en forma de “C” o de “L”. Esto mejora la adherencia del acero al concreto y su capacidad de resistir fuerzas de tracción.

En todos los cimientos, se lleva a cabo un proceso de cimbrado, que consiste en la creación de un molde temporal para verter el concreto. Comúnmente, este molde se fabrica con tablas y estacas. El cimbrado tiene diferentes usos dependiendo de si el concreto quedará expuesto o recubierto:

• 1 uso: Para elementos de concreto expuesto/aparente, donde la calidad del acabado superficial es importante.
• 3 usos: Para elementos de concreto recubierto/oculto (bajo tierra), donde el acabado no es tan crítico y el molde puede reutilizarse más veces.

Para el cimbrado de una zapata corrida de concreto compuesto, el proceso específico implica determinar la colocación de las tablas en los extremos del pie del cimiento. Una vez hecho esto, se encaja una estaca justo al lado de la tabla recién colocada. Si se trata de una zapata corrida de concreto compuesto, se deben colocar una tabla y una estaca (preferiblemente de igual o mayor ancho que el pie de la zapata) en cada lado de la dala. Después, se clava una estaca en la parte superior de las ya puestas y se asegura. Para evitar movimientos indeseados durante el vertido del concreto, se utiliza alambre recocido (torsal), que se amarra en puntos específicos. A lo largo del cimiento, cada estaca debe colocarse a una distancia de 2 pies (aproximadamente 61 cm). Las estacas pueden ser de metal (varilla) o de madera (clavos). Es altamente recomendable verter el concreto de forma monolítica, es decir, de una sola vez, para asegurar una mayor uniformidad y resistencia en la estructura.

La Zapata Corrida de Concreto Compuesto: Un Análisis Detallado

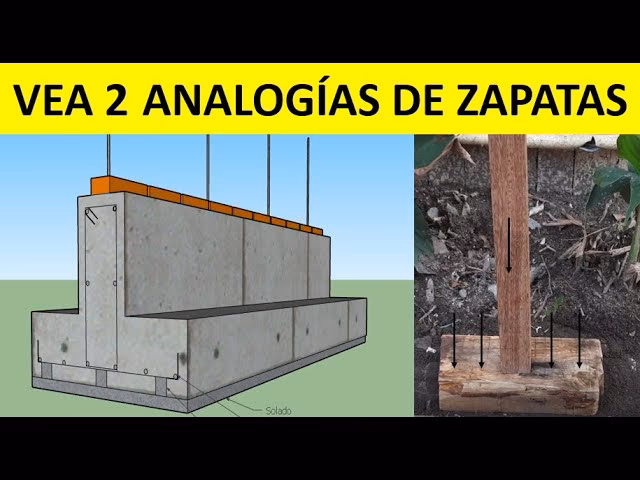

La zapata corrida de concreto compuesto es un tipo de cimiento ampliamente utilizado, especialmente en viviendas, debido a su facilidad de manejo comercial y su configuración en forma de T invertida. Aunque comparte la temática general con la zapata corrida de concreto armado (ambas utilizan acero transversal, acero longitudinal, estribos o anillos y un total de amarres), su principal distinción radica en los apoyos y elementos de refuerzo.

La función principal de un anillo o estribo dentro de la obra es impedir el movimiento de las varillas longitudinales, así como absorber los esfuerzos por temperatura, garantizando la integridad de la estructura. En la zapata corrida de concreto compuesto, a diferencia de la de concreto armado, se utilizan bloques como apoyos para el acero. A continuación, se detallan los elementos y fórmulas para su cálculo:

• Acero Transversal:Ad – 2rm + 2lg (“c” o “L”) (Donde rm y lg son parámetros de diseño específicos).
• Acero Longitudinal (pie): Se calcula en función de las cargas y dimensiones del pie.
• Bloque de Concreto: Su tamaño dependerá de la altura del diseño de la zapata, con la condición de que debe haber un espacio suficiente para la Dala de Desplante, de al menos 20-25 cm. Estos bloques actúan como separadores y soportes para el acero.
• Estribo:2 (lado – 2rm) + 2 (lado – 2rm) + 2lg. En la parte inferior, siempre contará con una capa de al menos 1 cm de mortero para nivelación y protección.
• Acero longitudinal (dala): Se calcula para la dala de desplante, que es la viga que se apoya sobre la zapata.

Comparación: Zapata Corrida de Concreto Compuesto vs. Concreto Armado

Para entender mejor la zapata corrida de concreto compuesto, es útil compararla con su contraparte, la zapata corrida de concreto armado:

La zapata corrida de concreto armado es idéntica en concepto a la de concreto compuesto, pero se diferencia en que cuenta con un anillo a lo largo del rodapié y una cierta cantidad de estribos a lo largo de este. Utiliza las mismas fórmulas de la ZCCC, a excepción de los bloques de concreto. En lugar de usar el estribo y las varillas en la Dala de Desplante, se aplica el mismo método pero directamente en el rodapié. Otra razón por la cual se diferencia de la ZCCC es que, dentro de su estribo vertical, se sostiene mediante otros estribos, para así evitar su movimiento y mantenerla firme. Este cimiento siempre tendrá un recubrimiento de concreto, asegurando la protección del acero.

Otras Zapatas: Invertida y Aislada

Más allá de las zapatas corridas, existen otras configuraciones importantes:

• Zapata Invertida: Como se mencionó, es una mezcla de tres cimentaciones diferentes: una zapata, una losa de cimentación y un pilote. Suele ser propicia para edificios altos o para masas muy pesadas. Al igual que el pilote, recibe mucha presión por parte del suelo, pero esta vez predominantemente hacia la parte horizontal, lo que requiere un diseño robusto para contrarrestar estas fuerzas.
• Zapata Aislada: Estas zapatas se utilizan comúnmente en muros que están separados de las zapatas corridas perimetrales, como en muros aislados o para soportar columnas puntuales. Se caracterizan por tener su rodapié en el centro del cimiento, lo cual les confiere una excelente resistencia a las cargas concentradas, distribuyéndolas de manera eficiente al suelo.

Preguntas Frecuentes sobre Cimentaciones y Zapatas

¿Qué es una zapata en la construcción?

Una zapata es un tipo de cimiento que tiene una superficie ensanchada en su base para equilibrar y transmitir las cargas de la estructura al terreno de manera eficiente, evitando asentamientos diferenciales y garantizando la estabilidad.

¿Cuál es la diferencia principal entre una zapata corrida y una zapata aislada?

La zapata corrida es un elemento lineal que se extiende a lo largo de un muro de carga o de una serie de columnas muy cercanas, distribuyendo la carga de manera continua. La zapata aislada, por otro lado, es un elemento puntual diseñado para soportar la carga concentrada de una única columna o pilar.

¿Por qué es tan importante conocer el tipo de suelo antes de construir un cimiento?

El tipo de suelo determina la capacidad portante del terreno, es decir, cuánto peso puede soportar. Conocerlo es crucial para diseñar un cimiento que sea adecuado para las cargas de la estructura sin que el suelo falle, se asiente excesivamente o sufra deformaciones. Un diseño incorrecto basado en un suelo desconocido puede llevar a fallas estructurales graves.

¿Qué es la capa vegetal y cómo afecta la cimentación?

La capa vegetal es la capa superficial del suelo que contiene materia orgánica, raíces de plantas y microorganismos. Esta capa es blanda y tiene poca capacidad de soporte. Si no se remueve antes de construir el cimiento, sus propiedades blandas pueden causar asentamientos irregulares y problemas de estabilidad en la estructura, por lo que su altura se suma a la profundidad de excavación necesaria para alcanzar un suelo competente.

¿Qué función cumple el proceso de cimbrado en la construcción de cimientos?

El cimbrado es esencialmente el molde temporal que da forma al concreto fresco hasta que este fragua y adquiere su resistencia. Permite contener el concreto en la forma y dimensiones deseadas para la zapata o el cimiento, asegurando que la estructura final tenga la geometría correcta y las propiedades mecánicas esperadas.

¿Qué distingue a la zapata corrida de concreto compuesto de la de concreto armado?

Ambas son zapatas corridas, pero la de concreto compuesto se caracteriza por usar bloques de concreto como apoyos para el acero y por enfocar el refuerzo de estribos y varillas en la dala de desplante. La de concreto armado, en cambio, utiliza estribos verticales continuos a lo largo del rodapié y refuerza directamente en el rodapié, lo que a menudo le confiere una mayor continuidad estructural y resistencia para ciertas aplicaciones.

En resumen, la construcción de cimientos, y en particular de una zapata corrida de concreto compuesto, es un proceso que exige precisión, conocimiento de los materiales y un profundo respeto por las propiedades del suelo. Desde la evaluación de las cargas hasta el meticuloso proceso de cimbrado y vertido del concreto, cada paso es vital para asegurar la estabilidad y la vida útil de cualquier edificación. Entender las diferencias entre los tipos de zapatas y las normativas asociadas nos permite construir con confianza, sentando bases verdaderamente sólidas para el futuro.
