Cimientos y Zapatas: La Base de Toda Construcción

Toda edificación, desde la humilde vivienda hasta el rascacielos más imponente, comparte un secreto fundamental para su estabilidad y longevidad: una base sólida. Esta base, invisible una vez terminada la construcción, es el sistema de cimentación, un componente crítico que distribuye el peso de la estructura al suelo de manera segura. Comprender qué son los cimientos, los sobrecimientos y las zapatas, así como los procesos para su correcta ejecución, es esencial para garantizar la seguridad y durabilidad de cualquier proyecto constructivo.

La cimentación no es solo un bloque de hormigón enterrado; es una ingeniería precisa que interactúa directamente con las características del terreno. Una cimentación mal diseñada o ejecutada puede llevar a asentamientos diferenciales, grietas estructurales e incluso al colapso de la edificación. Por ello, la inversión en una cimentación de calidad es, sin duda, la más importante que se puede hacer en cualquier obra.

¿Qué son los Cimientos y por qué son Cruciales?

Los cimientos son la parte inferior de una edificación, encargada de transmitir las cargas de la estructura al terreno subyacente. Su función principal es distribuir el peso de la construcción de manera uniforme sobre una superficie lo suficientemente grande como para que el suelo pueda soportarlo sin deformarse excesivamente. Existen diversos tipos de cimientos, seleccionados en función de factores como el tipo de suelo, la magnitud de las cargas de la estructura y las condiciones geológicas del sitio.

Entre los tipos más comunes de cimientos superficiales se encuentran las zapatas (aisladas, combinadas o corridas) y las losas de cimentación. Para suelos de baja capacidad portante o cargas muy elevadas, se recurre a cimientos profundos como los pilotes o los micropilotes. La elección del tipo de cimentación es una decisión de ingeniería que requiere un estudio de suelos previo y el diseño de un profesional cualificado.

La Función Vital de los Cimientos:

• Distribución de Cargas: Transfieren el peso de la estructura (paredes, techos, mobiliario, personas) al suelo de manera segura.
• Estabilidad: Evitan asentamientos irregulares que podrían causar daños estructurales.
• Resistencia a Fuerzas Externas: Contribuyen a la resistencia de la edificación frente a sismos, vientos y empujes laterales del terreno.
• Protección contra Humedad: Actúan como barrera contra la humedad ascendente del suelo.

¿Y el Sobrecimiento? Elevando la Protección

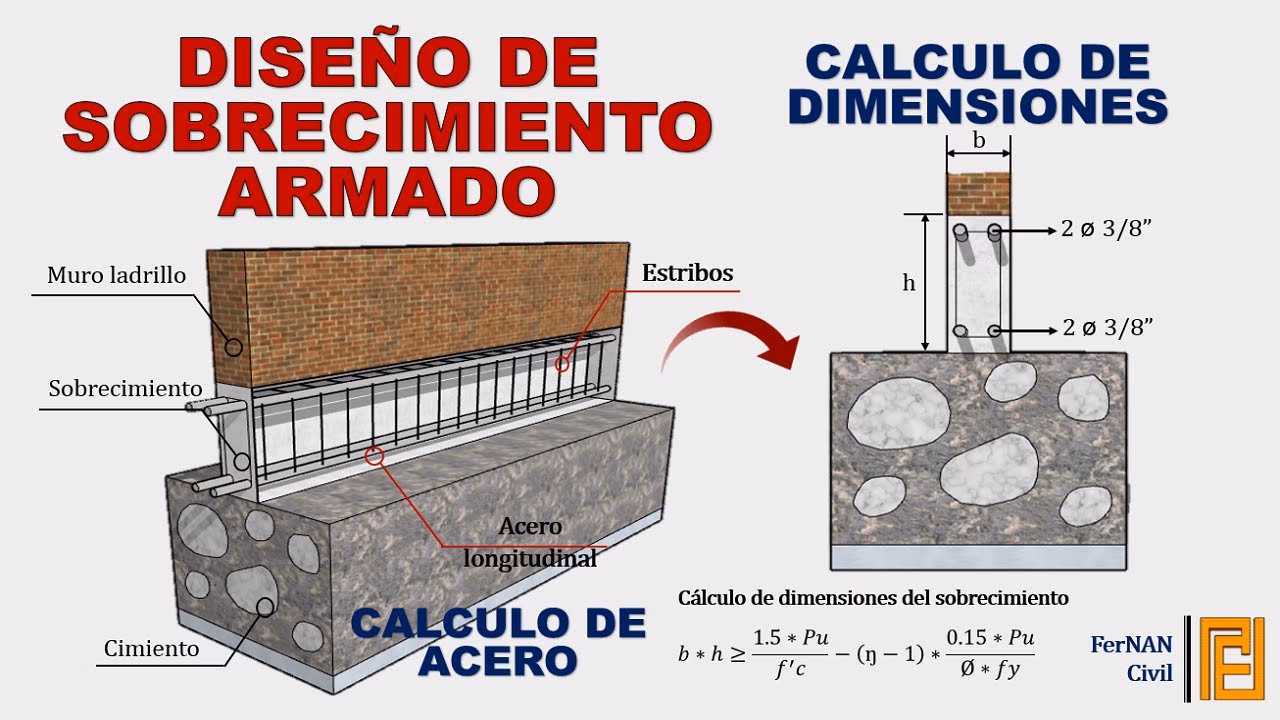

El sobrecimiento es un elemento estructural que se construye sobre el cimiento, generalmente de hormigón ciclópeo o armado, y sirve como nexo entre el cimiento y los muros de la edificación. Su altura suele variar, pero típicamente se eleva entre 30 y 60 centímetros por encima del nivel del terreno natural o del nivel de piso terminado.

La función principal del sobrecimiento es proteger los muros de la humedad ascendente del suelo por capilaridad. Al elevar la base de los muros, se previene que el agua del terreno sature la mampostería, evitando problemas como la aparición de salitre, el deterioro de acabados y la proliferación de hongos o moho. Además, el sobrecimiento ayuda a distribuir de manera más uniforme las cargas de los muros hacia el cimiento y, en algunos casos, puede contener la armadura de los pilares que emergen de la cimentación.

Beneficios Clave del Sobrecimiento:

• Barrera Anti-Humedad: Imprescindible para la durabilidad de los muros y la salubridad de los espacios interiores.
• Nivelación: Proporciona una base nivelada para el inicio de la construcción de los muros.
• Rigidez: Aporta rigidez a la estructura en la base de los muros.
• Protección: Protege la parte inferior de los muros de golpes y salpicaduras.

Las Zapatas: El Punto de Apoyo Fundamental

Las zapatas son un tipo específico de cimiento superficial, utilizadas comúnmente en estructuras aporticadas (con pilares y vigas). Una zapata es un elemento de hormigón armado, generalmente de forma cuadrada o rectangular, que se coloca directamente debajo de un pilar o columna para distribuir la carga concentrada de este sobre una superficie mayor del terreno. Su diseño y tamaño dependen de la carga que transmitirá el pilar y de la capacidad portante del suelo.

Existen diferentes tipos de zapatas:

• Zapata Aislada: Soporta un único pilar. Es el tipo más común.
• Zapata Combinada: Soporta dos o más pilares, generalmente cuando están muy cercanos entre sí o cuando es necesario optimizar el espacio.
• Zapata Corrida: Soporta varios pilares o un muro continuo, distribuyendo la carga a lo largo de una línea.

La correcta construcción de las zapatas es vital, ya que son el punto de transferencia de carga más crítico de la estructura al suelo.

Los 7 Pasos Esenciales en la Construcción de Zapatas y Cimientos

La construcción de una cimentación robusta y duradera sigue un procedimiento meticuloso. A continuación, se detallan los pasos clave, desde la preparación del terreno hasta el curado final del hormigón, garantizando una base sólida para cualquier edificación.

1. Trazo y Excavación: El Inicio Preciso

Este es el primer paso y uno de los más críticos. Se refiere a la delimitación exacta en el terreno de la ubicación y las dimensiones de los cimientos y zapatas, según lo establecido en los planos estructurales. Se utilizan estacas, cordeles y niveles para marcar con precisión los ejes y perímetros.

Una vez realizado el trazo, se procede a la excavación. La profundidad y el ancho de la excavación deben respetar rigurosamente lo indicado en los planos, que a su vez se basan en el estudio de suelos. Es fundamental alcanzar la profundidad de desplante especificada, que es el nivel donde el suelo tiene la capacidad portante adecuada. Durante la excavación, se debe procurar que las paredes sean lo más verticales posible y que el fondo de la excavación esté limpio y nivelado. Cualquier suelo blando o material orgánico encontrado en el fondo debe ser retirado y reemplazado por material granular compactado o por un hormigón pobre.

2. Hormigón de Limpieza (Solado): Una Base Pura

Una vez finalizada la excavación, se vierte una capa delgada de hormigón de baja resistencia, conocida como hormigón de limpieza o solado, en el fondo de la excavación. Esta capa, que generalmente tiene un espesor de 5 a 10 centímetros, no tiene función estructural, pero es de vital importancia por varias razones:

• Proporciona una superficie limpia y nivelada para el correcto posicionamiento de la armadura.
• Evita que el acero de refuerzo entre en contacto directo con el suelo húmedo, protegiéndolo de la corrosión.
• Facilita el trazo de las dimensiones exactas de la zapata o cimiento sobre una superficie regular.
• Previene la contaminación del hormigón estructural con impurezas del suelo durante el vaciado.

3. Acero Inferior (Armado de Zapata): El Esqueleto de Acero

Sobre el hormigón de limpieza, se coloca la armadura de acero de la zapata. Esta armadura, compuesta por barras de acero corrugado (varillas), es el esqueleto que le dará al hormigón su resistencia a la tracción y a la flexión. Las barras se colocan formando una malla, siguiendo las especificaciones del diseño estructural en cuanto a diámetros, espaciamientos y traslapes. Es crucial asegurar el recubrimiento adecuado del acero, es decir, la distancia mínima entre la superficie de la varilla y el borde del hormigón, para protegerlo de la corrosión y garantizar su correcto funcionamiento estructural. Esto se logra utilizando separadores o calzos de plástico o concreto.

4. Acero Vertical del Pilar: La Conexión Ascendente

Las varillas verticales de los pilares o columnas, conocidas como arranques, deben ser ancladas correctamente en la zapata. Estas varillas se extienden desde la zapata hacia arriba, formando una unión monolítica entre la cimentación y la estructura vertical. La longitud de anclaje y el doblado de estas varillas dentro de la zapata son críticos para asegurar la transferencia de cargas y la continuidad estructural. Se deben amarrar firmemente a la armadura de la zapata para evitar su desplazamiento durante el vaciado del hormigón.

5. Encofrado de la Zapata y Sobrecimiento: Dando Forma al Hormigón

Antes de verter el hormigón, se deben construir los encofrados (moldes) que darán la forma y las dimensiones deseadas a la zapata y, posteriormente, al sobrecimiento. Los encofrados deben ser robustos, estancos y estar correctamente arriostrados para soportar la presión del hormigón fresco sin deformarse. Se utilizan tablas de madera, paneles metálicos o de otros materiales, asegurando que estén limpios y, a menudo, aceitados para facilitar su desencofrado posterior. La precisión en la nivelación y aplomado del encofrado es fundamental para que la zapata y el sobrecimiento tengan las dimensiones y alineación correctas.

6. Hormigonado y Vibrado: El Vertido y la Consolidación

Una vez que el encofrado y la armadura están listos y han sido inspeccionados, se procede al vaciado del hormigón. El hormigón debe ser de la resistencia especificada en los planos y debe ser transportado y vertido de manera que se evite la segregación de sus componentes. Es crucial que el hormigón se vierta de forma continua y en capas uniformes.

Simultáneamente al vertido, o inmediatamente después, se realiza el vibrado del hormigón. El vibrado es un paso esencial que consiste en introducir una aguja vibradora en el hormigón fresco para eliminar las burbujas de aire atrapadas y consolidar la mezcla. Un buen vibrado asegura que el hormigón envuelva completamente la armadura, rellene todos los espacios del encofrado y alcance su máxima resistencia y durabilidad. Un vibrado insuficiente puede dejar huecos (cangrejeras) y reducir drásticamente la resistencia del elemento.

7. Curado del Hormigón: La Maduración para la Resistencia

El curado es un proceso fundamental que se inicia inmediatamente después del hormigonado y el vibrado, y se extiende por varios días (generalmente 7 a 28 días, dependiendo del tipo de cemento y las condiciones climáticas). Consiste en mantener el hormigón húmedo y a una temperatura adecuada para que el proceso de hidratación del cemento se desarrolle correctamente. Un curado deficiente puede resultar en un hormigón con menor resistencia, mayor permeabilidad y mayor susceptibilidad a fisuraciones.

Los métodos de curado incluyen:

• Riego constante: Mantener la superficie del hormigón húmeda con agua.
• Uso de membranas curadoras: Aplicación de productos químicos que forman una capa protectora que evita la evaporación del agua.
• Cubierta con plásticos o geotextiles: Mantener la humedad atrapada.

El curado es tan importante como la calidad del hormigón y su correcto vaciado. Un hormigón bien curado alcanzará su resistencia de diseño y será mucho más duradero.

Tabla Comparativa: Cimiento vs. Sobrecimiento vs. Zapata

Preguntas Frecuentes sobre Cimientos y Zapatas

¿Es realmente necesario un estudio de suelos?

Absolutamente sí. Un estudio de suelos, realizado por un especialista en geotecnia, es crucial. Determina la capacidad portante del terreno, la presencia de niveles freáticos, la composición del suelo y otros factores que influyen directamente en el diseño del tipo y tamaño de la cimentación. Construir sin un estudio de suelos es asumir un riesgo muy alto de problemas futuros, como asentamientos diferenciales, fisuras en la estructura o incluso colapsos.

¿Cuál es la diferencia principal entre un cimiento y una zapata?

La zapata es un tipo específico de cimiento superficial. Un cimiento es el término general para la parte de la estructura que interactúa con el suelo para transmitir las cargas. Las zapatas son la forma más común de cimiento para estructuras que se apoyan en pilares. No todas las cimentaciones son zapatas (por ejemplo, una losa de cimentación o pilotes no son zapatas, pero sí son cimientos).

¿Qué sucede si el hormigón no se cura correctamente?

Si el hormigón no se cura adecuadamente, es decir, si se le permite secarse demasiado rápido, no alcanzará su resistencia de diseño. Esto puede llevar a un hormigón más débil, más poroso, con mayor probabilidad de fisurarse por retracción y con menor durabilidad. La resistencia y la vida útil de la estructura se verán comprometidas, aumentando el riesgo de fallas estructurales a largo plazo.

¿Cuándo se construye un sobrecimiento?

El sobrecimiento se construye inmediatamente después de que la cimentación (zapatas o cimientos corridos) haya fraguado y alcanzado una resistencia suficiente para soportar la construcción del sobrecimiento. Generalmente, se realiza una vez que se ha desencofrado la zapata y se han dejado los arranques de acero para los pilares o muros. Su construcción es una etapa previa al levantamiento de los muros de la edificación.

¿Puedo construir mis cimientos sin la supervisión de un profesional?

Definitivamente no es recomendable. La cimentación es la parte más crítica de cualquier estructura. Su diseño y ejecución requieren conocimientos especializados en ingeniería civil y geotecnia. Un error en esta etapa puede tener consecuencias catastróficas. Siempre se debe contar con el diseño de un ingeniero estructural y la supervisión de un profesional cualificado para garantizar la seguridad, eficiencia y durabilidad de la obra.

¿Por qué es importante el vibrado del hormigón?

El vibrado es vital para eliminar el aire atrapado en la mezcla de hormigón fresco. Si el hormigón no se vibra, quedan burbujas de aire que forman vacíos y "cangrejeras", reduciendo drásticamente la densidad, la resistencia y la durabilidad del hormigón. Un buen vibrado asegura que el hormigón sea compacto, homogéneo y que envuelva completamente la armadura, logrando su resistencia máxima.

La construcción de los cimientos y sobrecimientos es, en esencia, la creación de los pies de cualquier edificación. Son los elementos que aseguran que la estructura se mantenga firme, estable y protegida a lo largo del tiempo. Invertir tiempo, recursos y profesionalismo en esta etapa inicial es garantizar la seguridad y el futuro de cualquier proyecto constructivo. Recuerda, una base sólida no es un gasto, es la inversión más inteligente para la durabilidad y la tranquilidad.
