Zapatas y Losas: Cimientos Esenciales de la Construcción

En el vasto universo de la construcción, la solidez y estabilidad de cualquier edificación se asienta, literalmente, sobre sus cimientos. Estos elementos estructurales son los encargados de transmitir las cargas del edificio al terreno de soporte de manera segura, evitando asentamientos excesivos o diferenciales que puedan comprometer la integridad de la estructura. Dentro de este ámbito crucial, las zapatas, los cabezales de pilotes, las zapatas corridas y las losas de cimentación emergen como protagonistas indiscutibles, cada uno con características y aplicaciones específicas que se adaptan a las particularidades de cada proyecto y las condiciones del suelo.

La elección y el diseño adecuado de estas cimentaciones son procesos complejos que requieren un profundo conocimiento de la mecánica de suelos, la ingeniería estructural y las normativas vigentes. No se trata solo de construir una base, sino de crear un sistema armónico que interactúe de forma óptima con el terreno, garantizando la durabilidad y seguridad de la obra a lo largo del tiempo. A continuación, exploraremos en detalle cada uno de estos componentes fundamentales, sus funciones, cuándo utilizarlos y los desafíos que presentan.

Zapatas y Cabezales de Pilotes: La Base de Toda Estructura

Las zapatas y los cabezales de pilotes son elementos de cimentación diseñados para soportar y distribuir las cargas concentradas provenientes de pilares o columnas, transmitiéndolas de manera segura al suelo subyacente. Su diseño es fundamental para resistir los efectos combinados de las cargas axiales (verticales), los esfuerzos de corte (horizontales) y los momentos flectores (rotacionales) que actúan sobre la estructura.

Una zapata es una base de hormigón armado, generalmente de forma cuadrada, rectangular o circular, que se coloca directamente sobre el terreno o sobre un estrato de suelo competente. Su tamaño (área de la base) se determina calculando la tensión admisible del suelo, es decir, la máxima presión que el suelo puede soportar sin deformarse excesivamente o fallar. Si el suelo superficial no tiene la capacidad portante suficiente, o si las cargas son muy elevadas, se recurre a los pilotes.

Los pilotes, por su parte, son elementos estructurales esbeltos, generalmente de hormigón armado, que se hincan o perforan en el terreno hasta alcanzar estratos más profundos y resistentes. Cuando se utilizan varios pilotes para soportar una única columna o muro, es necesario unirlos en su parte superior mediante un cabezal de pilotes. Este cabezal, también de hormigón armado, actúa como un elemento de transición que recoge las cargas del pilar y las distribuye equitativamente entre los pilotes, asegurando que trabajen en conjunto de manera eficiente. La distribución y el número de los pilotes se determinan en base a la capacidad admisible de cada pilote, que a su vez depende de su geometría, el tipo de suelo y la profundidad alcanzada.

Cimentaciones Superficiales: Zapatas Corridas y Losas de Cimentación

Más allá de las zapatas aisladas y los cabezales de pilotes, existen otras soluciones de cimentación superficial que se adaptan a necesidades específicas de carga y terreno. Las zapatas corridas y las losas de cimentación son elementos de reparto y colaboración de cargas muy diversas, planteando un problema complejo de interacción y compatibilidad entre el terreno y la estructura.

A diferencia de las zapatas aisladas, las condiciones de rigidez son más difíciles de establecer en las zapatas corridas y, especialmente, en las losas. El cálculo de esfuerzos y asentamientos se complica progresivamente al pasar de piezas lineales (zapatas corridas) a bidimensionales (losas). Ello obliga a considerables simplificaciones de cálculo y a aproximaciones semiempíricas cuyo grado de validez es objeto de continua discusión en la ingeniería civil.

Cuándo Elegir Zapatas Corridas

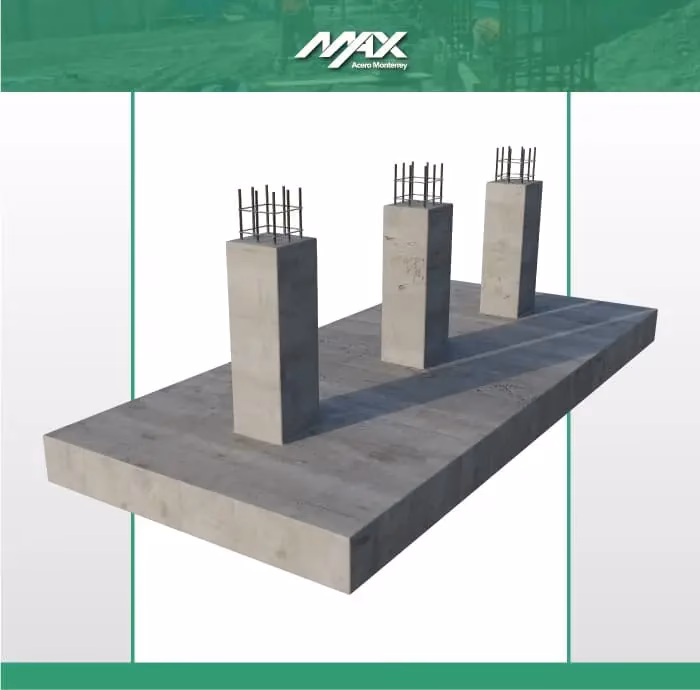

Las zapatas corridas, como su nombre lo indica, son elementos continuos de cimentación que se extienden a lo largo de un eje, generalmente bajo muros o una hilera de pilares. Su uso está especialmente indicado en varias situaciones:

• Cuando se trata de cimentar un elemento continuo como un muro, ya sea de carga o de contención.
• Para homogeneizar los asentamientos de una alineación de pilares, sirviendo además como elemento de arriostramiento (rigidización) entre ellos.
• Si interesa reducir las presiones de trabajo sobre el terreno, combinando una serie de zapatas alineadas, lo que distribuye la carga sobre una mayor superficie.
• Para puentear eventuales defectos o heterogeneidades del terreno, proporcionando una base más uniforme y continua.
• Cuando se busca una mayor facilidad constructiva en grupos de zapatas, ya que la excavación y el encofrado pueden ser más sencillos que para múltiples zapatas aisladas cercanas.

Cuándo Optar por una Losa de Cimentación

La losa de cimentación, también conocida como platea o losa de fundación, es una placa de hormigón armado continua que cubre la totalidad o una gran parte de la planta del edificio. Es una solución robusta y versátil, especialmente indicada en los siguientes escenarios:

• Cuando el área de zapatas aisladas ocuparía más del 50% de la planta del edificio, para la presión admisible del terreno. Este es un caso frecuente en edificios altos (más de 10 plantas) y/o en terrenos de baja capacidad portante (por ejemplo, menos de 1,5 Kp/cm2).
• Si se requiere un sótano estanco, especialmente bajo el nivel freático, ya que la losa puede formar parte de un sistema de contención impermeable.
• Para reducir los asentamientos diferenciales en terrenos heterogéneos o con inclusiones o defectos erráticos, ya que la rigidez de la losa distribuye las cargas de manera más uniforme.
• Cuando interesa conseguir una mayor presión de trabajo aprovechando la descarga producida por la excavación de sótanos. Este es el fundamento de las denominadas cimentaciones compensadas, donde el peso del suelo excavado es similar al peso de la estructura, minimizando los asentamientos.

Tipologías y Variantes de Losas de Cimentación

Las losas de cimentación no son un elemento monolítico, sino que presentan diversas tipologías y variantes para adaptarse a las necesidades específicas de cada proyecto:

• Losas de canto constante: En la mayor parte de los casos, la facilidad constructiva aconseja realizar losas con un espesor uniforme en toda su extensión.
• Losas de canto variable: A veces, se combinan losas de diversos cantos (espesores) para cimentar zonas de edificios con cargas muy diferentes, optimizando el uso de material y la resistencia estructural.
• Losas regruesadas en base de pilares: También se han utilizado con cierta frecuencia losas con engrosamientos bajo los pilares. Esto tiene el objetivo de mejorar la resistencia al punzonamiento (la tendencia del pilar a 'atravesar' la losa) y, en algunos casos, ganar espacio para depósitos subterráneos o el paso de conductos.
• Emparrillados unidos por placas de forjado: Un caso particular de las losas regruesadas son los emparrillados, que consisten en un entramado de vigas de cimentación (similares a zapatas corridas cruzadas) unidas por una placa de forjado superior, creando una estructura muy rígida.
• Losas aligeradas: En el caso de grandes esfuerzos de flexión y cuando se quieren reducir cargas (por ejemplo, el peso propio de la losa), se recurre a losas aligeradas. Esto se logra creando huecos internos mediante encofrados perdidos (generalmente tubos de poliestireno o cartón) o recuperables, disminuyendo el volumen de hormigón sin comprometer significativamente su capacidad portante.

Desafíos y Soluciones con el Nivel Freático

El nivel freático, o la presencia de agua subterránea, es un factor crítico que puede complicar significativamente el diseño y la construcción de cimentaciones, especialmente las losas. La presión hidrostática del agua (subpresión) puede ejercer una fuerza ascendente considerable sobre la losa, pudiendo incluso levantarla o causar inestabilidad si no se maneja adecuadamente.

• Recintos estancos: Cuando la losa queda bajo el nivel freático, se combina normalmente con muros-pantalla (muros perimetrales profundos de hormigón) para crear un recinto estanco que impida la entrada de agua al sótano.
• Pilotes flotantes: En casos de terreno muy blando y de gran espesor, la losa puede combinarse con pilotes flotantes. Estos pilotes no alcanzan un estrato resistente, sino que su capacidad portante se basa en la fricción lateral con el suelo circundante. Ayudan a reducir los asentamientos de la losa en suelos compresibles.
• Anclaje de la losa: Si las subpresiones de agua son muy fuertes, puede ser necesario anclar la losa al terreno mediante micropilotes o anclajes a tracción, que contrarrestan la fuerza de flotación.
• Drenaje y bombeo permanente: Disponer una instalación permanente de drenaje y bombeo es una solución menos deseable debido a la servidumbre que supone y a los costos de operación y mantenimiento a largo plazo. Se considera una mala solución salvo que no haya otra alternativa viable.

Comparativa de Cimentaciones Superficiales

Preguntas Frecuentes (FAQs) sobre Cimentaciones

¿Cuál es la diferencia principal entre una zapata aislada y una zapata corrida?

La diferencia principal radica en lo que soportan y su forma. Una zapata aislada soporta un único pilar o columna y es una base individual. Una zapata corrida, en cambio, es un elemento continuo que soporta muros o una línea de pilares, distribuyendo la carga a lo largo de una extensión.

¿Cuándo es necesario utilizar pilotes en una cimentación?

Los pilotes son necesarios cuando el suelo superficial no tiene la capacidad portante suficiente para soportar las cargas del edificio con zapatas superficiales, o cuando las cargas son excepcionalmente altas. Permiten transmitir las cargas a estratos de suelo más profundos y resistentes, o distribuir la carga por fricción lateral en suelos blandos.

¿Qué es una cimentación compensada?

Una cimentación compensada es un tipo de losa de cimentación diseñada de tal manera que el peso del suelo excavado para construir el sótano o la cimentación es aproximadamente igual al peso total de la estructura que se construirá sobre ella. Esto ayuda a minimizar los asentamientos de la edificación, ya que la presión total sobre el suelo es similar a la que existía antes de la construcción.

¿Por qué es importante considerar el nivel freático en el diseño de cimentaciones?

El nivel freático es crucial porque la presencia de agua subterránea puede reducir la capacidad portante del suelo, causar la flotación de la estructura (subpresión) y generar empujes hidrostáticos sobre los muros y la losa del sótano. Su consideración adecuada es vital para la estabilidad y estanqueidad de la cimentación.

¿Qué es el punzonamiento en el contexto de las losas de cimentación?

El punzonamiento es un fenómeno de falla por cortante que ocurre en las losas de cimentación cuando una carga concentrada (como la de un pilar) intenta 'atravesar' la losa. Se manifiesta como una falla diagonal alrededor del perímetro del elemento que transmite la carga. Para evitarlo, se diseñan las losas con un espesor adecuado o se regruesan en la zona de los pilares.
