Frenado Ferroviario y Componentes de Ruedas: Guía Esencial

En el vasto y complejo mundo del transporte, la seguridad es la piedra angular sobre la que se construyen todas las operaciones. Ya sea en la imponente maquinaria ferroviaria o en los robustos vehículos de carretera, el sistema de frenado y los componentes asociados a las ruedas desempeñan un papel crítico. Este artículo profundiza en aspectos fundamentales de estos sistemas, desde las intrincadas pruebas de frenado en trenes hasta la elección adecuada de llantas para camiones y la función vital de las zapatas tranca.

Comprender cómo funcionan estos mecanismos, qué pruebas se realizan para garantizar su eficacia y cómo se abordan los problemas comunes, no solo es crucial para los profesionales del sector, sino que también ofrece una visión fascinante para cualquier entusiasta de la mecánica y la seguridad en el transporte. Nos adentraremos en los detalles técnicos y operativos que aseguran que millones de toneladas de carga y miles de pasajeros lleguen a su destino de manera segura cada día.

El Enigma de las Zapatas y Llantas: ¿Por qué no se aproximan?

Una de las situaciones que puede generar incertidumbre en el ámbito ferroviario es cuando, al aplicar los frenos, las zapatas no consiguen aproximarse lo suficiente a las llantas de los vehículos remolcados. Este fenómeno, aunque pueda parecer un fallo, es a menudo una cuestión de ajuste y compensación dentro del sistema de frenado. Las zapatas, al ser el elemento de fricción que entra en contacto directo con la superficie de rodadura de la rueda (la llanta), deben ejercer una presión adecuada para generar la fuerza de frenado necesaria.

Cuando las zapatas no se aproximan adecuadamente, esto puede deberse a las características inherentes de los equipos de freno. Los sistemas modernos cuentan con reguladores automáticos de holgura que compensan el desgaste de las zapatas y de las llantas, manteniendo una distancia óptima. Sin embargo, en ocasiones, estos reguladores pueden requerir varias aplicaciones de freno para actuar correctamente y posicionar las zapatas en su lugar de trabajo ideal. La solución a este problema no es compleja: se deben realizar aplicaciones sucesivas del freno. Estas aplicaciones intermitentes permiten que los reguladores de holgura funcionen, ajustando progresivamente la posición de las zapatas hasta conseguir el apriete adecuado y la eficacia de frenado deseada. Este proceso es vital para garantizar que la capacidad de frenado del tren sea la correcta antes de iniciar la marcha o durante su operación.

Tipos de Pruebas de Frenado Ferroviario: Garantizando la Seguridad

La seguridad en el ferrocarril es primordial, y las pruebas de frenado son un pilar fundamental para asegurar que los trenes operen de manera fiable. Existen varias pruebas estandarizadas, cada una con un propósito específico para verificar la integridad y el funcionamiento del sistema de frenado en su conjunto. Estas pruebas son la completa, la parcial, la de continuidad y la de verificación de acoplamiento.

Prueba Completa de Frenado: La Verificación Exhaustiva

La prueba completa de frenado es la más exhaustiva y se realiza en situaciones críticas, como al inicio de la marcha de un tren recién formado o tras cambios significativos en su composición. Su objetivo es verificar el correcto funcionamiento de todos los frenos de la composición, tanto en apriete como en afloje.

Realización con Solo Agente de Cola

Cuando la prueba completa se realiza con solo un agente de cola, el proceso sigue una secuencia rigurosa:

1. Preparación y Presurización: El maquinista eleva la presión de la Tubería de Freno Automático (TFA) a 5 kg/cm². Es crucial verificar la estanqueidad del sistema, confirmando que esta presión se mantiene sin intervención de los dispositivos de freno, según lo estipulado en el Manual de Conducción.
2. Confirmación de Afloje: El agente de cola, situado en el último vehículo remolcado, confirmará el aumento de presión en la TFA y verificará que los frenos de este vehículo se han aflojado. Una vez confirmado, hará al maquinista la señal de “apretar frenos”.
3. Aplicación del Freno: El maquinista, al recibir la señal, actuará sobre el mando de freno para provocar una disminución de aproximadamente 1 kg/cm² en la presión de la TFA de una sola vez.
4. Verificación del Apriete: El agente de cola confirmará esta disminución de presión y el apriete de los frenos del último vehículo remolcado. Acto seguido, se dirigirá hacia la cola de la composición, comprobando el apriete de los frenos de todos los vehículos que los lleven en servicio.
5. Manejo de Anomalías: Si al apretar frenos las zapatas no se aproximan suficientemente a las llantas (como se mencionó anteriormente), el agente de cola o el maquinista deberán realizar aplicaciones sucesivas del freno para que los reguladores actúen y se consiga el apriete adecuado.
6. Estanqueidad de Cola: Una vez en la cola y con el apriete satisfactorio (o corregidas las deficiencias), el agente abrirá el grifo de aislamiento de cola. El tiempo de apertura varía según la longitud del tren: 10 segundos para trenes de hasta 300 metros y 15 segundos para trenes de más de 300 metros.
7. Monitoreo del Maquinista: Durante la apertura del grifo, el maquinista observará un descenso en la presión del manómetro de la TFA, mientras la presión de control se mantiene en unos 3,5 kg/cm².
8. Restablecimiento de Presión: Tras el cierre del grifo por parte del agente de cola, el maquinista, al observar la recuperación de la presión en la TFA, la restablecerá a 5 kg/cm².
9. Verificación de Afloje Final: El agente de cola comprobará el aflojamiento de los frenos del vehículo de cola y se dirigirá a la cabeza del tren, comprobando el aflojamiento de los frenos de todos los vehículos en servicio.
10. Finalización de la Prueba: Una vez en cabeza y con el aflojamiento verificado, el agente de cola hará al maquinista la señal de “completa” o “terminada”, dando por finalizada la prueba.

Realización con Agente de Cabeza y Agente de Cola

Esta modalidad acelera el proceso al distribuir las tareas de verificación:

1. Preparación Inicial: El maquinista eleva la presión de la TFA a 5 kg/cm².
2. Afloje Simultáneo: Ambos agentes, situados aproximadamente en la mitad de la composición, comprobarán el aflojamiento de los frenos de los vehículos próximos a ellos. El agente de cabeza hará la señal de “apretar frenos” al maquinista.
3. Aplicación y Verificación de Apriete: El maquinista provoca una disminución de 1 kg/cm² en la TFA. Los agentes confirmarán esta disminución, verificando el apriete de los frenos más próximos y se dirigirán, respectivamente, hacia la cabeza y la cola del tren, comprobando el apriete de todos los frenos.
4. Cierre del Grifo de Cola: Una vez que el agente de cola haya cerrado el grifo de aislamiento del vehículo de cola y el maquinista haya restablecido la presión a 5 kg/cm², ambos agentes (cabeza y cola) se dirigirán al encuentro el uno del otro, comprobando el aflojamiento de los frenos de todos los vehículos.
5. Finalización: Al encontrarse en la mitad de la composición y verificar el aflojamiento, el agente de cabeza hará la señal de “completa” o “terminada”.

Prueba Parcial de Frenado

La prueba parcial se realiza cuando se han agregado o segregado vehículos de la composición, o cuando se ha cambiado la locomotora. En esta prueba, las operaciones de comprobación de apriete y afloje se centran solamente en los vehículos agregados a la composición y en el de cola, o en los afectados por la modificación. Es una versión abreviada de la prueba completa.

Prueba de Continuidad

La prueba de continuidad se enfoca en verificar que la línea de freno (TFA) está abierta y operativa a lo largo de toda la composición del tren. Es más sencilla que la completa:

1. Presurización: El maquinista eleva la presión de la TFA a 5 kg/cm² y verifica su estanqueidad.
2. Afloje y Señal: El agente de cola comprueba el afloje de los frenos del último vehículo remolcado y hace la señal de “apretar frenos”.
3. Aplicación y Verificación de Apriete: El maquinista disminuye la presión de la TFA en aproximadamente 1 kg/cm². El agente de cola confirmará el apriete de los frenos del último vehículo remolcado.
4. Estanqueidad de Cola: Si el apriete es satisfactorio, el agente abrirá el grifo de aislamiento de cola por el tiempo correspondiente a la longitud del tren (10 segundos para trenes de hasta 300m, 15 segundos para más de 300m).
5. Monitoreo del Maquinista: El maquinista observa el descenso de presión en la TFA y que la presión de control se mantiene en unos 3,5 kg/cm².
6. Restablecimiento y Verificación Final: Tras cerrar el grifo, el maquinista restablece la presión a 5 kg/cm². El agente de cola comprueba el aflojamiento del vehículo de cola y, si es satisfactorio, hace la señal de “terminada”.

Prueba de Verificación de Acoplamiento

Esta prueba se realiza para asegurar que la locomotora está correctamente acoplada y que el sistema de freno se comunica adecuadamente con el primer vehículo remolcado.

1. Presurización Inicial: El maquinista eleva la presión de la TFA a 5 kg/cm².
2. Afloje del Primer Vehículo: El agente de cola (o cabeza si está cerca) confirma el afloje de los frenos del vehículo más próximo a la locomotora y hace la señal de “apretar frenos”.
3. Aplicación del Freno: El maquinista provoca una disminución de aproximadamente 1 kg/cm² en la presión de la TFA.
4. Verificación de Apriete: El agente de cabeza (o cola) confirmará el apriete de los frenos del vehículo más próximo a la locomotora.
5. Afloje Final: Si la comprobación es satisfactoria, el agente hará la señal de “aflojar frenos” y comprobará que se aflojan los frenos del vehículo más próximo a la locomotora.

Consideraciones Especiales en el Frenado: Presión y Regímenes

El manejo de la presión en la Tubería de Freno Automático (TFA) es fundamental. En locomotoras con freno dual o doble presostato, para establecer el grado de presión en la TFA, el maquinista debe mantener el mando del freno en posición de aflojamiento de forma intermitente. Es crucial evitar que la presión en el depósito de equilibrio alcance los 4,8 kg/cm², y que la presión en la TFA no supere los 5 kg/cm² para evitar un frenado de emergencia. En locomotoras con presostato diferencial, el depósito de equilibrio no debe superar a la TFA en más de 0,2 kg/cm².

En locomotoras sin freno dual, si el grado de presión desciende sensiblemente (podría llegar a 0 kg/cm²), el maquinista debe llevar el mando del freno a la posición de aflojamiento para restablecerla. Además, al cambiar de locomotora, si la nueva no suministra suficiente presión a la TFA para el aflojamiento, es preciso utilizar el interruptor de afloje rápido.

Otro factor relevante es el régimen de frenado. En comparación con el régimen P (para trenes de pasajeros, con tiempos de apriete y afloje rápidos), cuando los trenes tienen el cambiador de régimen en G (para trenes de mercancías, con mayor longitud y masa), los tiempos de apriete y afloje serán considerablemente mayores. Esto se debe a la necesidad de una propagación más lenta de la onda de presión a lo largo de una composición más larga, garantizando un frenado uniforme y suave.

Zapatas y Pastillas de Freno: Más Allá del Tren

Aunque el foco principal ha sido el frenado ferroviario, el concepto de “zapata” como elemento de fricción se extiende a otros vehículos, particularmente en bicicletas y algunas aplicaciones automotrices donde se usa el término “pastilla” o “zapata de freno” para las llantas o discos. Es vital utilizar el tipo correcto de zapata o pastilla según el material de la superficie de frenado:

• Para llantas de aluminio: Se utilizan zapatas estándar o pastillas con compuestos diseñados para un buen rendimiento y durabilidad en este material.
• Para llantas mecanizadas: A menudo requieren compuestos de bajo desgaste, específicamente diseñados para preservar la superficie de la llanta y ofrecer un frenado eficaz.
• Para llantas de carbono: Son las más exigentes. Requieren zapatas o pastillas diseñadas específicamente para carbono, capaces de resistir el calor friccional extremo sin dañar la llanta y ofreciendo un rendimiento de frenado consistente y seguro. El uso de zapatas incorrectas en llantas de carbono puede causar daños irreparables y comprometer gravemente la seguridad.

Llantas para Camiones: Elección y Mantenimiento

Las llantas (neumáticos) son componentes cruciales para la seguridad y el rendimiento de los camiones. La elección adecuada depende del tipo de uso y las condiciones de la carretera. Plataformas como Neumarket.com facilitan la selección, ofreciendo una amplia gama de marcas (Hankook, Kumho, Maxxis, Goodyear, Michelin, Barum, Pirelli, Continental, etc.) y tipos:

• Llantas de tracción: Diseñadas para proporcionar agarre en el eje motriz.
• Llantas todo terreno: Ideales para superficies irregulares o no pavimentadas.
• Llantas de carretera de alto desempeño: Optimizadas para eficiencia y durabilidad en autopistas.

Es fundamental elegir llantas que soporten el peso y la carga del vehículo, especialmente en SUVs o camiones, donde las llantas MICHELIN, por ejemplo, están diseñadas para ofrecer un alto nivel de seguridad, manejo dinámico y duración bajo estas exigencias. La correcta clasificación y el mantenimiento (presión, rotación, alineación) son clave para prolongar su vida útil y garantizar la seguridad.

¿Dónde se colocan las llantas de clasificación menor?

La información proporcionada sobre las llantas de clasificación menor es limitada y se refiere a llantas para SUV. Sin embargo, en un contexto general de vehículos, las llantas con menor desgaste o que han sido rotadas, a menudo se colocan en el eje trasero para ayudar a mantener la estabilidad del vehículo, especialmente en situaciones de frenado o en curvas. No obstante, la práctica ideal es mantener un desgaste uniforme y reemplazar las llantas por pares o las cuatro a la vez si es posible, para asegurar un rendimiento óptimo y equilibrado.

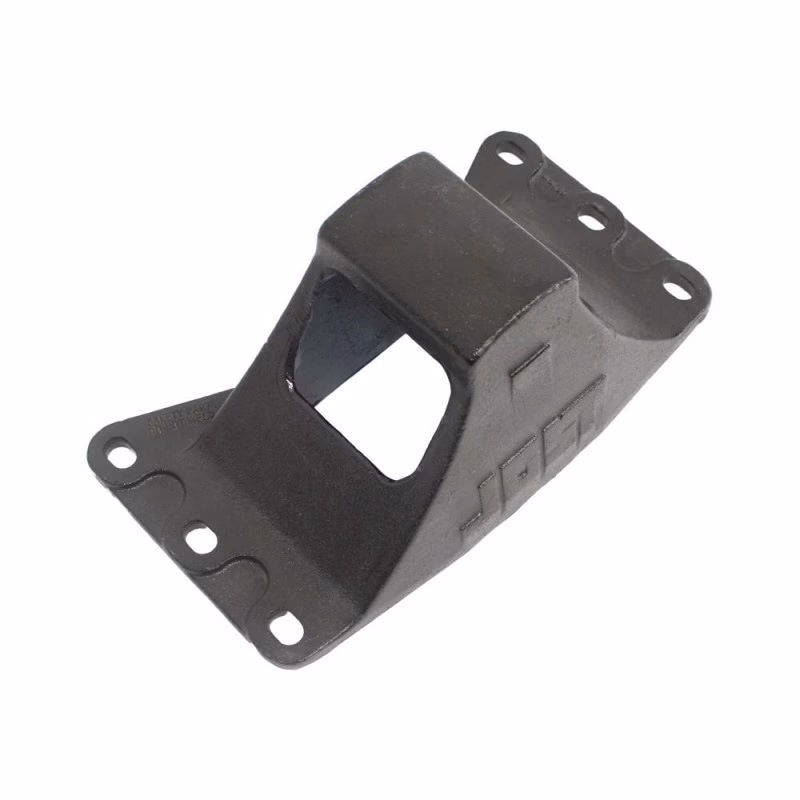

La Zapata Tranca: Un Elemento Esencial de Seguridad

Más allá de las zapatas de freno, existe otro componente vital para la seguridad en el transporte terrestre: la zapata tranca, también conocida como calzo o cuña. Estas zapatas tranca para ruedas de uso general están fabricadas típicamente con poliuretano liviano y muy duradero. Su función principal es inmovilizar un vehículo estacionado, evitando cualquier movimiento involuntario, especialmente en pendientes o durante operaciones de carga y descarga.

Son herramientas certificadas y confiadas por flotas de todo el mundo, ideales para usar con camiones, remolques, camionetas y vehículos utilitarios que se encuentran sobre el camino. Su diseño asegura una estabilidad máxima, previniendo accidentes causados por el desplazamiento de vehículos desatendidos. La elección de un calzo de calidad es tan importante como el mantenimiento del sistema de frenos del propio vehículo.

Preguntas Frecuentes (FAQ)

¿Con qué agentes se puede realizar la prueba completa de frenado?

La prueba completa de frenado puede realizarse con el Maquinista y un Agente de Cola, o con el Maquinista, un Agente de Cola y un Agente de Cabeza.

Al iniciar la prueba completa con solo agente de cola, ¿a qué presión eleva el Maquinista la TFA?

El Maquinista elevará la presión de la TFA a 5 kg/cm², verificando su estanqueidad.

¿Cómo actúa el agente de cola una vez que el Maquinista ha elevado la presión de la TFA a 5kg/cm2 en la prueba completa (solo agente de cola)?

El agente de cola confirmará el afloje de los frenos del último vehículo remolcado y hará la señal de “apretar frenos” al Maquinista.

¿Qué disminución de presión provoca el Maquinista en la TFA durante la prueba completa con agente de cola?

Provoca una disminución de, aproximadamente, 1 kg/cm² en la presión de la TFA de una sola vez.

¿Qué se debe hacer si las zapatas no se aproximan suficientemente a las llantas al apretar los frenos?

Se deben realizar aplicaciones sucesivas del freno para posibilitar la actuación de los reguladores, hasta conseguir el apriete adecuado.

En trenes de hasta 300m, ¿cuánto tiempo se abre el grifo de aislamiento de cola en la prueba completa?

Se abre durante 10 segundos.

En trenes de más de 300m, ¿cuánto tiempo se abre el grifo de aislamiento de cola en la prueba completa?

Se abre durante 15 segundos.

¿Qué observa el Maquinista cuando el agente de cola abre el grifo de aislamiento del vagón de cola?

Que desciende la presión en el manómetro de la TFA y que la presión de control se mantiene en unos 3,5 kg/cm².

Una vez que el Maquinista restablece la presión en la TFA a 5kg/cm2, ¿cómo actúa el agente de cola en la prueba completa?

Comprobará el aflojamiento de los frenos del vehículo de cola y se dirigirá a cabeza del tren comprobando el aflojamiento de los frenos de todos los vehículos que los lleven en servicio.

¿Qué señal hace el agente de cola al Maquinista al finalizar la prueba completa (solo agente de cola)?

La señal de “completa” o “terminada”.

En la prueba parcial, ¿dónde se comprueba el apriete y afloje?

Solamente en los vehículos agregados a la composición y en el de cola.

¿Qué presión de equilibrio se debe evitar alcanzar en locomotoras con freno dual o doble presostato?

Se debe mantener una presión menor de 4,8 kg/cm² en el depósito de equilibrio.

¿Hasta qué presión en la TFA se debe alcanzar en locomotoras con freno dual o doble presostato para evitar un frenado de emergencia?

Hasta 5 kg/cm².

En locomotoras sin freno dual, si el grado de presión desciende sensiblemente, ¿a qué presión podría llegar y cómo se actúa?

Podría llegar a 0 kg/cm². El Maquinista llevará el mando del freno a la posición de aflojamiento para restablecer la presión.

¿Qué interruptor se utiliza si la nueva locomotora no suministra suficiente presión a la TFA para el aflojamiento?

El interruptor de afloje rápido.

En comparación con el régimen P, ¿cómo son los tiempos de apriete y afloje en el régimen G?

Serán considerablemente mayores.

¿Cuáles son los diferentes tipos de zapatas para llantas de aluminio?

Existen zapatas estándar para llantas de aluminio, y compuestos de bajo desgaste específicamente diseñados para llantas mecanizadas. Para llantas de carbono, se usan zapatas diseñadas para resistir el calor friccional de este material.

¿Qué es una zapata tranca?

Una zapata tranca es un calzo de poliuretano liviano y duradero, certificado para inmovilizar vehículos terrestres como camiones, remolques y camionetas, evitando movimientos involuntarios.

Tabla Comparativa de Tiempos de Apertura del Grifo de Aislamiento de Cola

Tabla Comparativa de Agentes en Pruebas de Frenado

La seguridad en el transporte es un sistema de engranajes donde cada pieza, desde la minuciosa calibración de la presión en las tuberías de freno de un tren hasta la elección de la zapata de freno adecuada para una bicicleta de carbono o la selección correcta de una llanta para camión, juega un papel crucial. Las pruebas rigurosas y el conocimiento profundo de estos componentes no son meros formalismos, sino garantías de que la compleja maquinaria del transporte moderno opere con la máxima eficiencia y, lo más importante, con la mayor seguridad posible. La constante innovación en materiales y procedimientos, como el poliuretano duradero de las zapatas tranca o los compuestos avanzados para pastillas de freno, subraya el compromiso continuo con la protección de vidas y bienes en cada viaje. Entender estos detalles nos permite apreciar la ingeniería y la dedicación que sustentan la movilidad en nuestro mundo.
